D
E
F
G

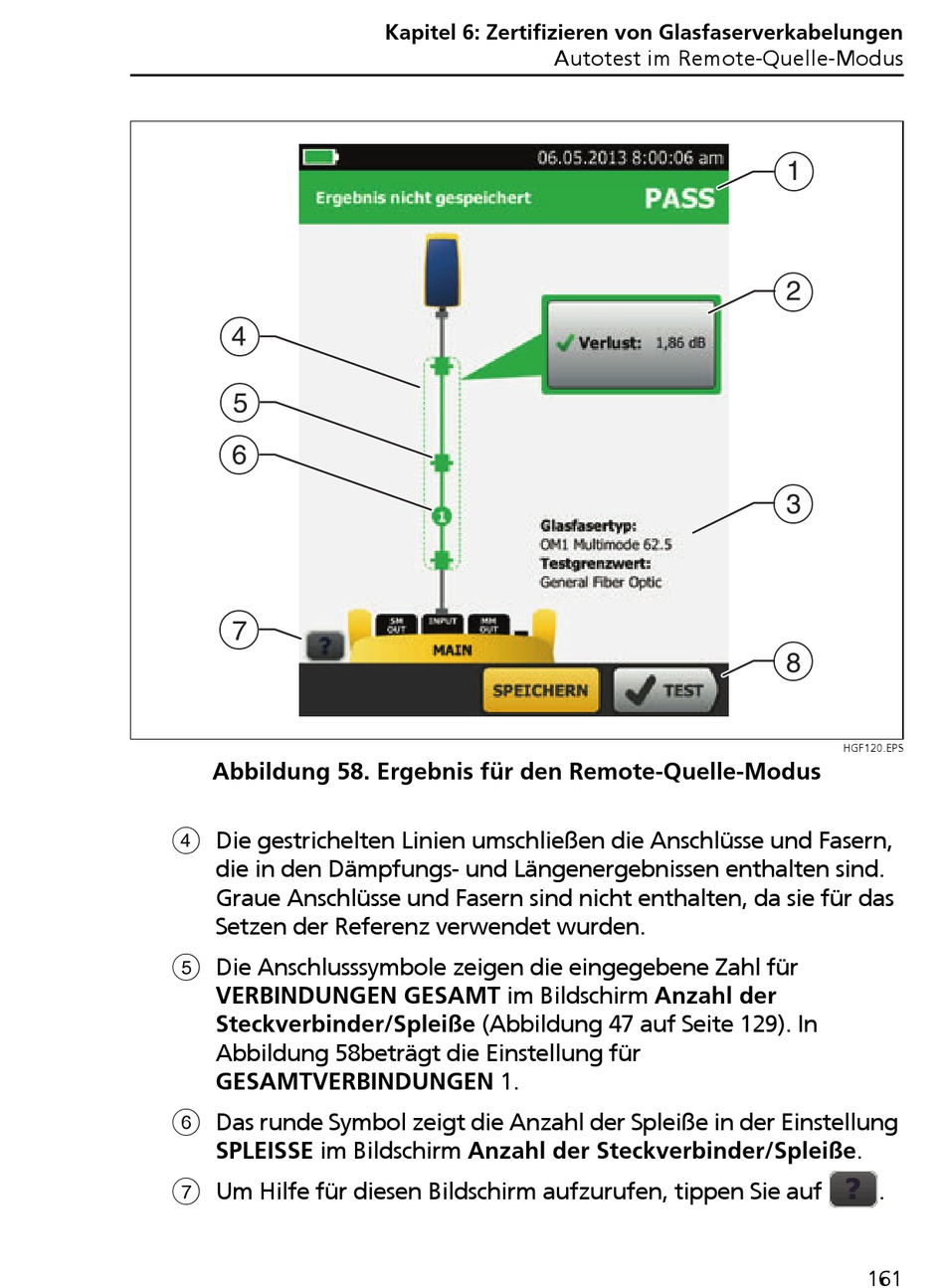

Abbildung 58. Ergebnis für den Remote-Quelle-Modus
Die gestrichelten Linien umschließen die Anschlüsse und Fasern,
die in den Dämpfungs- und Längenergebnissen enthalten sind.
Graue Anschlüsse und Fasern sind nicht enthalten, da sie für das
Setzen der Referenz verwendet wurden.
Die Anschlusssymbole zeigen die eingegebene Zahl für
VERBINDUNGEN GESAMT im Bildschirm Anzahl der
Steckverbinder/Spleiße (Abbildung 47 auf Seite 129). In
Abbildung 58beträgt die Einstellung für
GESAMTVERBINDUNGEN 1.
Das runde Symbol zeigt die Anzahl der Spleiße in der Einstellung
SPLEISSE im Bildschirm Anzahl der Steckverbinder/Spleiße.
Um Hilfe für diesen Bildschirm aufzurufen, tippen Sie auf
Kapitel 6: Zertifizieren von Glasfaserverkabelungen
Autotest im Remote-Quelle-Modus
A
B
C
H
HGF120.EPS
.
161
