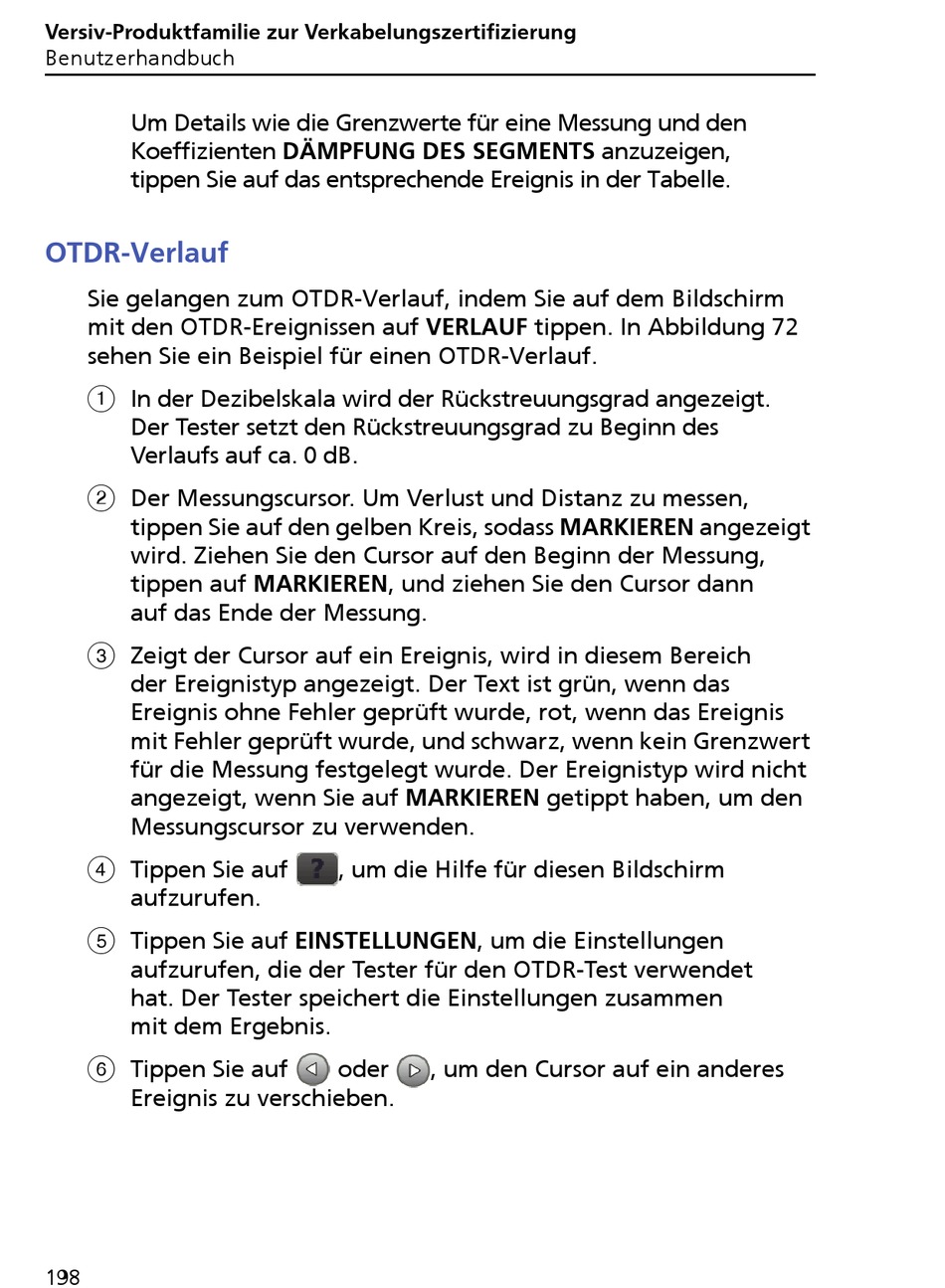

Versiv-Produktfamilie zur Verkabelungszertifizierung
Benutzerhandbuch
Um Details wie die Grenzwerte für eine Messung und den
Koeffizienten DÄMPFUNG DES SEGMENTS anzuzeigen,
tippen Sie auf das entsprechende Ereignis in der Tabelle.
OTDR-Verlauf
Sie gelangen zum OTDR-Verlauf, indem Sie auf dem Bildschirm
mit den OTDR-Ereignissen auf VERLAUF tippen. In Abbildung 72
sehen Sie ein Beispiel für einen OTDR-Verlauf.
In der Dezibelskala wird der Rückstreuungsgrad angezeigt.
Der Tester setzt den Rückstreuungsgrad zu Beginn des
Verlaufs auf ca. 0 dB.
Der Messungscursor. Um Verlust und Distanz zu messen,
tippen Sie auf den gelben Kreis, sodass MARKIEREN angezeigt
wird. Ziehen Sie den Cursor auf den Beginn der Messung,
tippen auf MARKIEREN, und ziehen Sie den Cursor dann
auf das Ende der Messung.
Zeigt der Cursor auf ein Ereignis, wird in diesem Bereich
der Ereignistyp angezeigt. Der Text ist grün, wenn das
Ereignis ohne Fehler geprüft wurde, rot, wenn das Ereignis
mit Fehler geprüft wurde, und schwarz, wenn kein Grenzwert
für die Messung festgelegt wurde. Der Ereignistyp wird nicht
angezeigt, wenn Sie auf MARKIEREN getippt haben, um den
Messungscursor zu verwenden.
Tippen Sie auf
aufzurufen.
Tippen Sie auf EINSTELLUNGEN, um die Einstellungen
aufzurufen, die der Tester für den OTDR-Test verwendet
hat. Der Tester speichert die Einstellungen zusammen
mit dem Ergebnis.
Tippen Sie auf
Ereignis zu verschieben.
198
, um die Hilfe für diesen Bildschirm
oder
, um den Cursor auf ein anderes
