Versiv-Produktfamilie zur Verkabelungszertifizierung
Benutzerhandbuch
Hub oder Switch
Patchkabel von
Hub oder Switch
Tester mit
DSX-8000-Modul und
Cat 8/Klasse I-
Kanaladapter

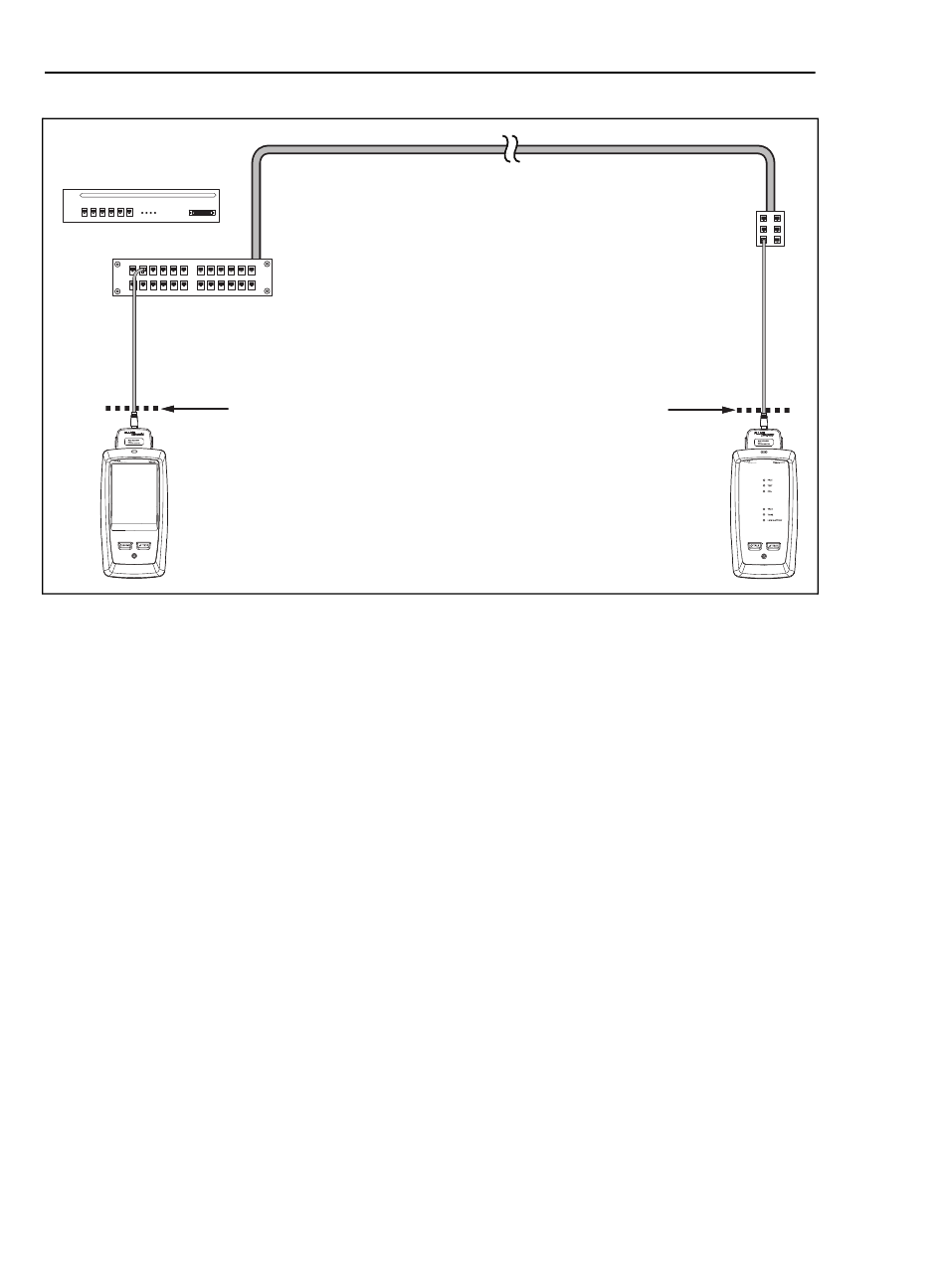

Abbildung 20. Kabel-Verbindungen für
Meldung „Schlechtes Patchkabel"
Zur Einhaltung Standards für Kanaltests entfernt der Tester
die Auswirkungen der Kanaladapter und deren Verbindungen
aus den Testergebnissen. Bevor er diese Auswirkungen entfernt,
stellt der Tester sicher, dass der Stecker am Patchkabel nicht zu
viel Nahnebensprechen (NEXT) haben. Zu viel NEXT wird häufig
durch zu viel nicht verdrilltes Kabel im Stecker verursacht. Wenn
ein Stecker schlecht ist, zeigt der Tester die Meldung Schlechtes
Patchkabel am Haupttester oder Schlechtes Patchkabel am
Remote-Tester an und entfernt nicht die Auswirkungen der
Kanaladapter und deren Verbindungen. Der Tester speichert
die Einstellungen zusammen mit den Ergebnissen.
Wenn eine dieser Meldungen angezeigt wird, ersetzen
Sie das Patchkabel oder installieren Sie einen neuen
Stecker am schlechten Ende.
54
Horizontalverkabelung
Anfang des
Kanals
Cat 8/Verbindungen der Klasse I
(24 m max.)
Ende des
Kanals
Remote-Einheit mit
DSX-8000-Modulen
und Cat 8/Klasse I-
Kanaladaptern
Patchkabel
vom PC
GPU202.EPS
