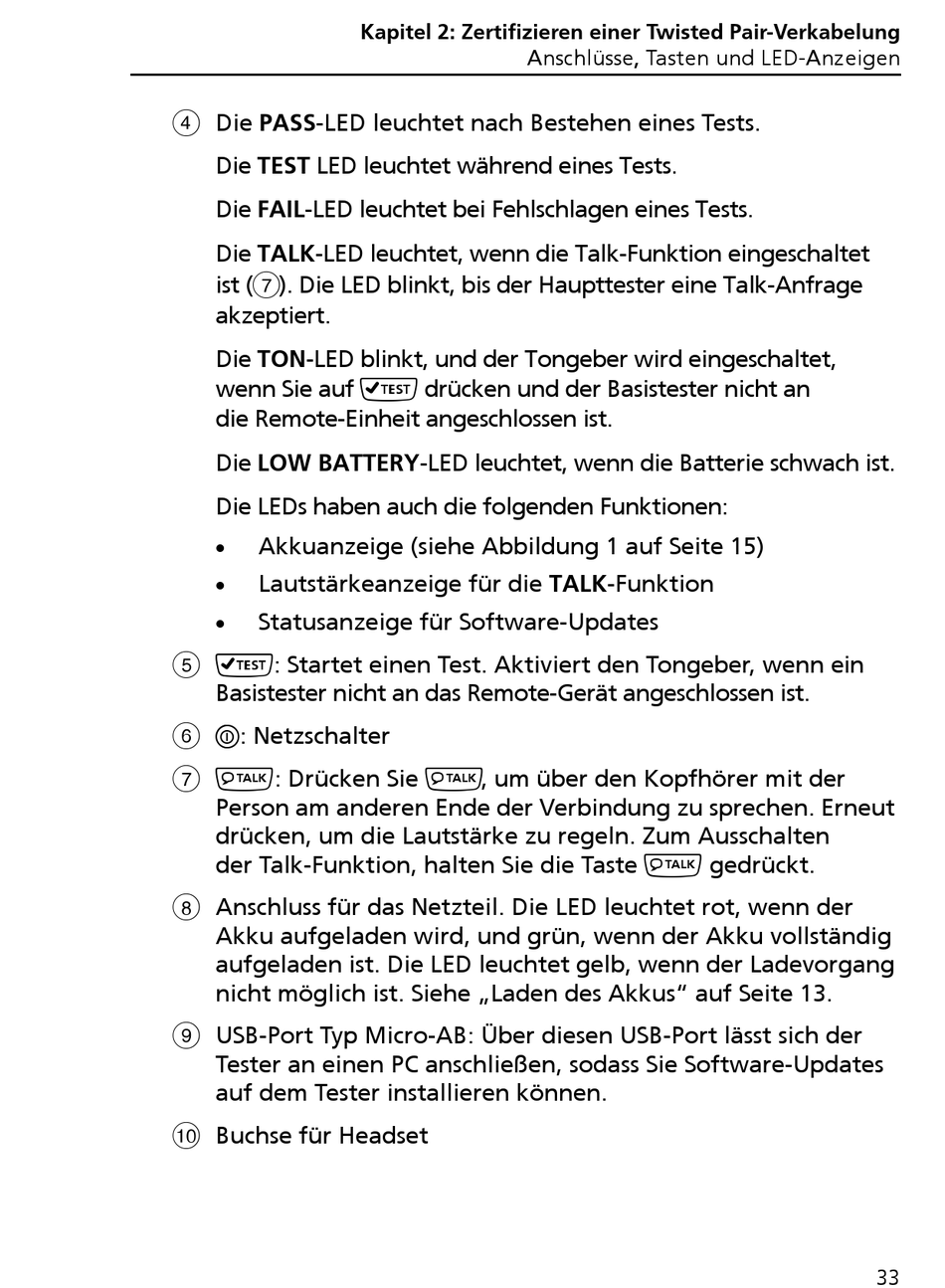

Die PASS-LED leuchtet nach Bestehen eines Tests.
Die TEST LED leuchtet während eines Tests.
Die FAIL-LED leuchtet bei Fehlschlagen eines Tests.
Die TALK-LED leuchtet, wenn die Talk-Funktion eingeschaltet
ist (
). Die LED blinkt, bis der Haupttester eine Talk-Anfrage
akzeptiert.
Die TON-LED blinkt, und der Tongeber wird eingeschaltet,
wenn Sie auf drücken und der Basistester nicht an
die Remote-Einheit angeschlossen ist.
Die LOW BATTERY-LED leuchtet, wenn die Batterie schwach ist.
Die LEDs haben auch die folgenden Funktionen:
Akkuanzeige (siehe Abbildung 1 auf Seite 15)
Lautstärkeanzeige für die TALK-Funktion
Statusanzeige für Software-Updates
: Startet einen Test. Aktiviert den Tongeber, wenn ein
Basistester nicht an das Remote-Gerät angeschlossen ist.
: Netzschalter
: Drücken Sie , um über den Kopfhörer mit der
Person am anderen Ende der Verbindung zu sprechen. Erneut
drücken, um die Lautstärke zu regeln. Zum Ausschalten
der Talk-Funktion, halten Sie die Taste gedrückt.
Anschluss für das Netzteil. Die LED leuchtet rot, wenn der
Akku aufgeladen wird, und grün, wenn der Akku vollständig
aufgeladen ist. Die LED leuchtet gelb, wenn der Ladevorgang
nicht möglich ist. Siehe „Laden des Akkus" auf Seite 13.
USB-Port Typ Micro-AB: Über diesen USB-Port lässt sich der
Tester an einen PC anschließen, sodass Sie Software-Updates
auf dem Tester installieren können.
Buchse für Headset
Kapitel 2: Zertifizieren einer Twisted Pair-Verkabelung
Anschlüsse, Tasten und LED-Anzeigen
33
