Versiv-Produktfamilie zur Verkabelungszertifizierung
Benutzerhandbuch
Setzen Sie die Referenz erst, nachdem der Tester
eine Umgebungstemperatur zwischen 10 °C und
40 °C erreicht hat.
Der Tester lässt kein Setzen der Referenz zu, wenn
das Patchkabel länger als 30 cm ist.
Sie können die Referenz auch mit einem
50 -Patchkabel setzen
3
Wählen Sie auf dem Startbildschirm den Koaxialkabeltest aus.
4
Tippen Sie im Startbildschirm auf TOOLS und anschließend
auf Referenz setzen.
5
Tippen Sie auf dem Bildschirm REFERENZ SETZEN auf TEST.
Koaxialadapter mit
F-Anschlussadapter

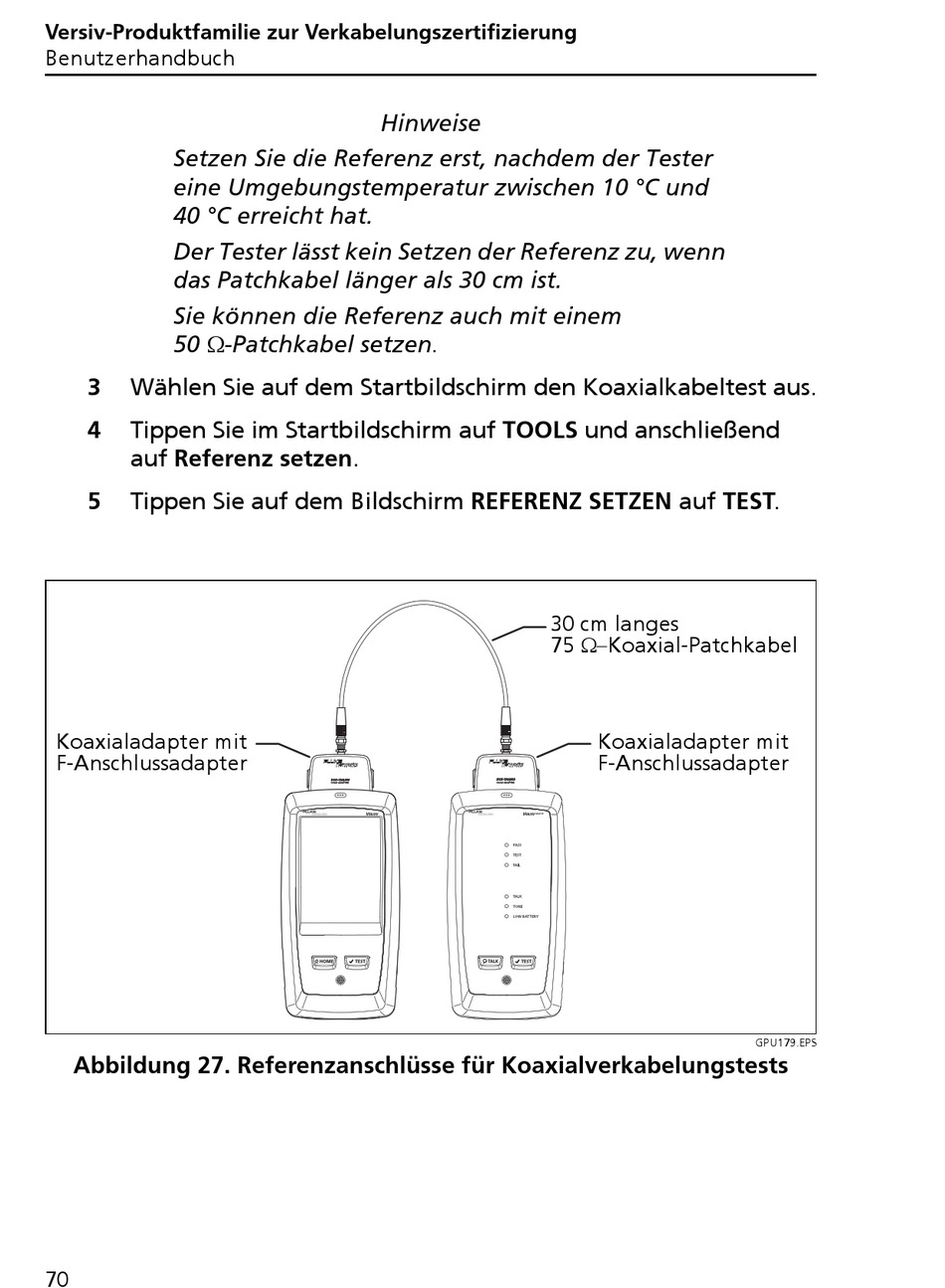

Abbildung 27. Referenzanschlüsse für Koaxialverkabelungstests
70
Hinweise
DSX-CHA003
DSX-CHA003
COAX ADAPTER
COAX ADAPTER
30 cm langes
75 Koaxial-Patchkabel
Koaxialadapter mit
F-Anschlussadapter
GPU179.EPS
