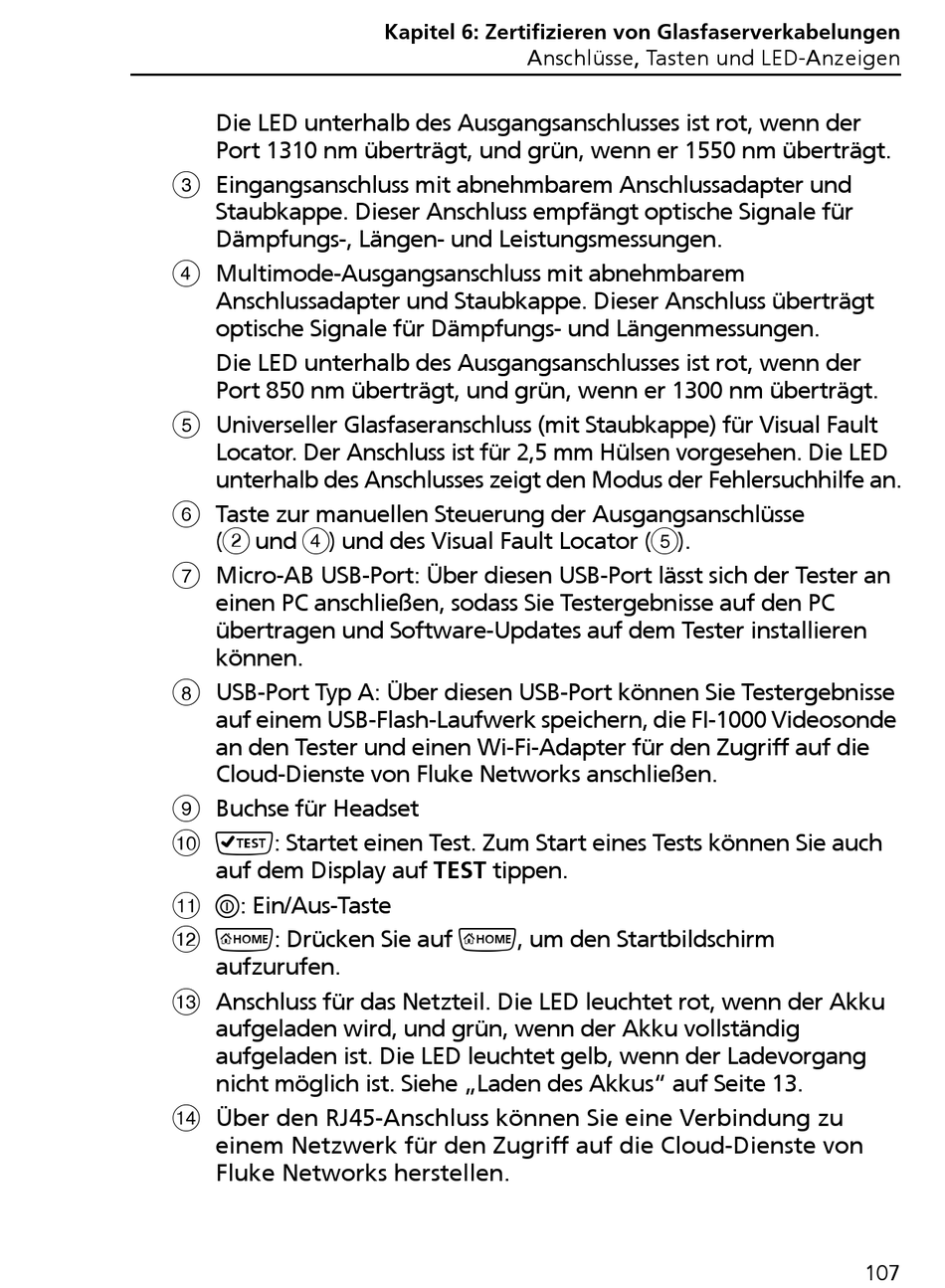

Die LED unterhalb des Ausgangsanschlusses ist rot, wenn der
Port 1310 nm überträgt, und grün, wenn er 1550 nm überträgt.
Eingangsanschluss mit abnehmbarem Anschlussadapter und
Staubkappe. Dieser Anschluss empfängt optische Signale für
Dämpfungs-, Längen- und Leistungsmessungen.
Multimode-Ausgangsanschluss mit abnehmbarem
Anschlussadapter und Staubkappe. Dieser Anschluss überträgt
optische Signale für Dämpfungs- und Längenmessungen.
Die LED unterhalb des Ausgangsanschlusses ist rot, wenn der
Port 850 nm überträgt, und grün, wenn er 1300 nm überträgt.
Universeller Glasfaseranschluss (mit Staubkappe) für Visual Fault
Locator. Der Anschluss ist für 2,5 mm Hülsen vorgesehen. Die LED
unterhalb des Anschlusses zeigt den Modus der Fehlersuchhilfe an.
Taste zur manuellen Steuerung der Ausgangsanschlüsse
und
und des Visual Fault Locator (
(
)
Micro-AB USB-Port: Über diesen USB-Port lässt sich der Tester an
einen PC anschließen, sodass Sie Testergebnisse auf den PC
übertragen und Software-Updates auf dem Tester installieren
können.
USB-Port Typ A: Über diesen USB-Port können Sie Testergebnisse
auf einem USB-Flash-Laufwerk speichern, die FI-1000 Videosonde
an den Tester und einen Wi-Fi-Adapter für den Zugriff auf die
Cloud-Dienste von Fluke Networks anschließen.
Buchse für Headset
: Startet einen Test. Zum Start eines Tests können Sie auch
auf dem Display auf TEST tippen.
: Ein/Aus-Taste
: Drücken Sie auf , um den Startbildschirm
aufzurufen.
Anschluss für das Netzteil. Die LED leuchtet rot, wenn der Akku
aufgeladen wird, und grün, wenn der Akku vollständig
aufgeladen ist. Die LED leuchtet gelb, wenn der Ladevorgang
nicht möglich ist. Siehe „Laden des Akkus" auf Seite 13 .
Über den RJ45-Anschluss können Sie eine Verbindung zu
einem Netzwerk für den Zugriff auf die Cloud-Dienste von
Fluke Networks herstellen.
Kapitel 6: Zertifizieren von Glasfaserverkabelungen
Anschlüsse, Tasten und LED-Anzeigen
).
107
