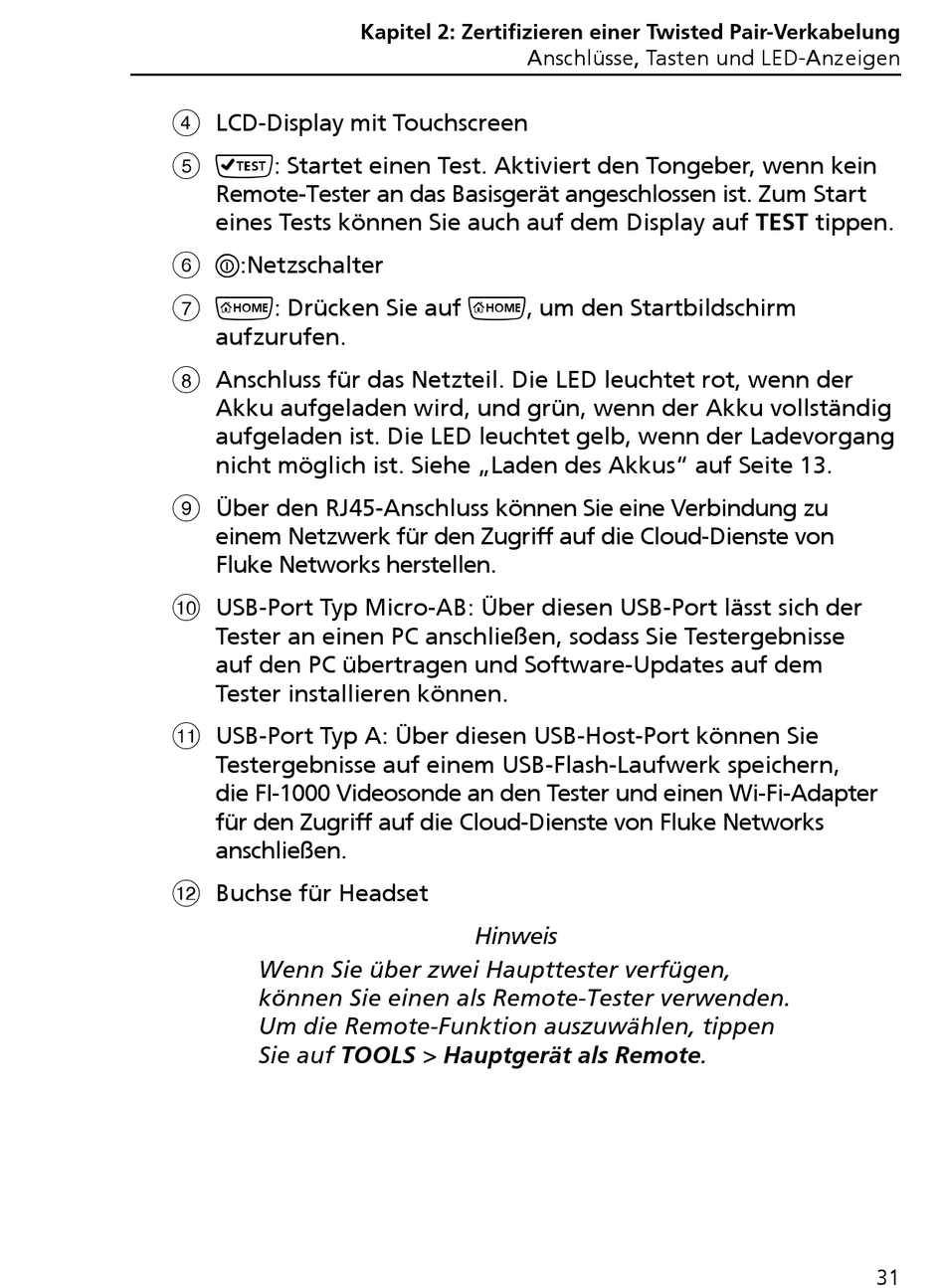

LCD-Display mit Touchscreen
: Startet einen Test. Aktiviert den Tongeber, wenn kein
Remote-Tester an das Basisgerät angeschlossen ist. Zum Start
eines Tests können Sie auch auf dem Display auf TEST tippen.
:Netzschalter
: Drücken Sie auf , um den Startbildschirm
aufzurufen.
Anschluss für das Netzteil. Die LED leuchtet rot, wenn der
Akku aufgeladen wird, und grün, wenn der Akku vollständig
aufgeladen ist. Die LED leuchtet gelb, wenn der Ladevorgang
nicht möglich ist. Siehe „Laden des Akkus" auf Seite 13.
Über den RJ45-Anschluss können Sie eine Verbindung zu
einem Netzwerk für den Zugriff auf die Cloud-Dienste von
Fluke Networks herstellen.
USB-Port Typ Micro-AB: Über diesen USB-Port lässt sich der
Tester an einen PC anschließen, sodass Sie Testergebnisse
auf den PC übertragen und Software-Updates auf dem
Tester installieren können.
USB-Port Typ A: Über diesen USB-Host-Port können Sie
Testergebnisse auf einem USB-Flash-Laufwerk speichern,
die FI-1000 Videosonde an den Tester und einen Wi-Fi-Adapter
für den Zugriff auf die Cloud-Dienste von Fluke Networks
anschließen.
Buchse für Headset
Wenn Sie über zwei Haupttester verfügen,
können Sie einen als Remote-Tester verwenden.
Um die Remote-Funktion auszuwählen, tippen
Sie auf TOOLS > Hauptgerät als Remote.
Kapitel 2: Zertifizieren einer Twisted Pair-Verkabelung
Anschlüsse, Tasten und LED-Anzeigen
Hinweis
31
