Versiv-Produktfamilie zur Verkabelungszertifizierung
Bedienungshandbuch

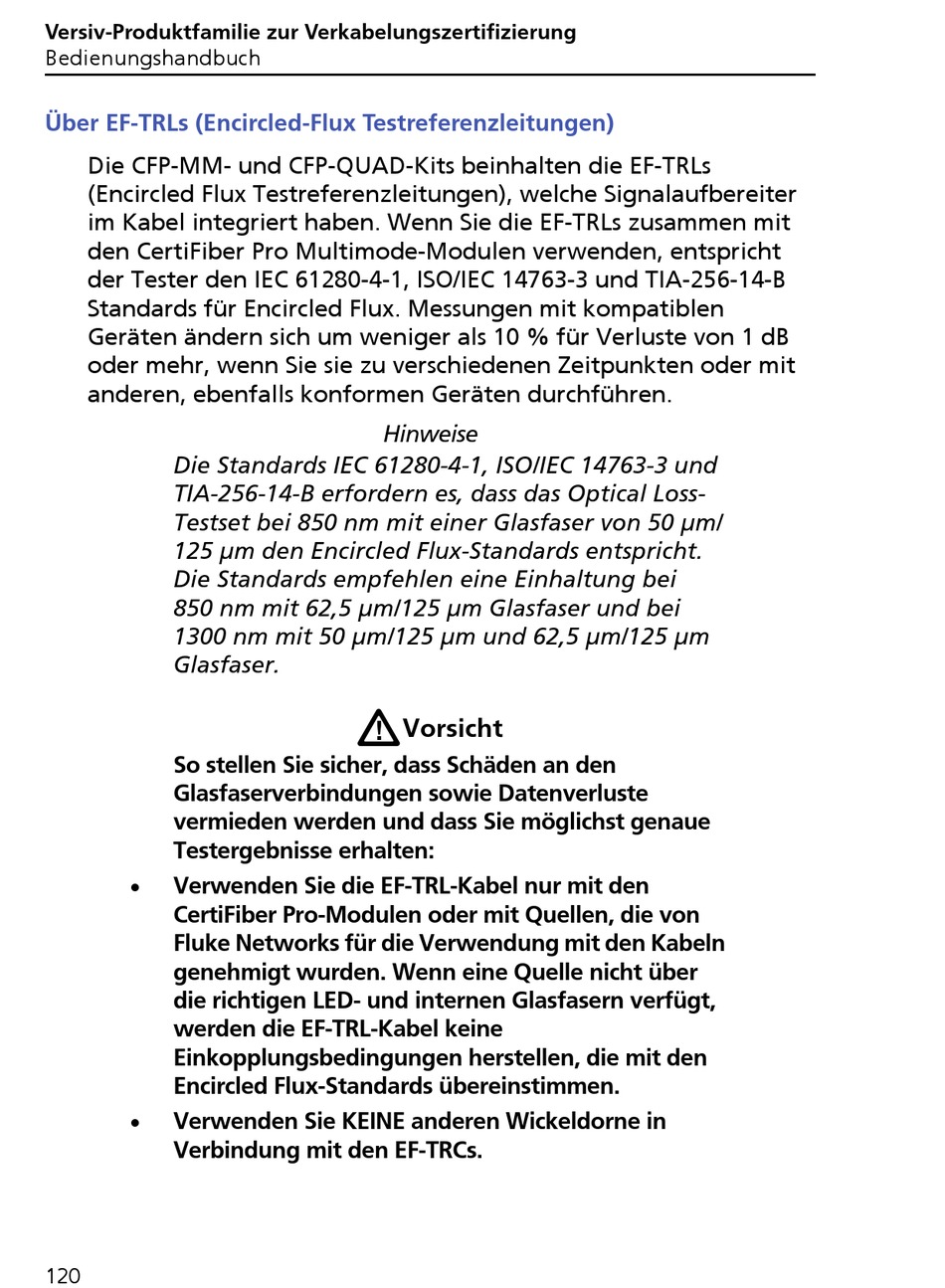

Über EF-TRLs (Encircled-Flux Testreferenzleitungen)
Die CFP-MM- und CFP-QUAD-Kits beinhalten die EF-TRLs
(Encircled Flux Testreferenzleitungen), welche Signalaufbereiter
im Kabel integriert haben. Wenn Sie die EF-TRLs zusammen mit
den CertiFiber Pro Multimode-Modulen verwenden, entspricht
der Tester den IEC 61280-4-1, ISO/IEC 14763-3 und TIA-256-14-B
Standards für Encircled Flux. Messungen mit kompatiblen
Geräten ändern sich um weniger als 10 % für Verluste von 1 dB
oder mehr, wenn Sie sie zu verschiedenen Zeitpunkten oder mit
anderen, ebenfalls konformen Geräten durchführen.
Die Standards IEC 61280-4-1, ISO/IEC 14763-3 und
TIA-256-14-B erfordern es, dass das Optical Loss-
Testset bei 850 nm mit einer Glasfaser von 50 µm/
125 µm den Encircled Flux-Standards entspricht.
Die Standards empfehlen eine Einhaltung bei
850 nm mit 62,5 µm/125 µm Glasfaser und bei
1300 nm mit 50 µm/125 µm und 62,5 µm/125 µm
Glasfaser.
So stellen Sie sicher, dass Schäden an den
Glasfaserverbindungen sowie Datenverluste
vermieden werden und dass Sie möglichst genaue
Testergebnisse erhalten:
Verwenden Sie die EF-TRL-Kabel nur mit den
CertiFiber Pro-Modulen oder mit Quellen, die von
Fluke Networks für die Verwendung mit den Kabeln
genehmigt wurden. Wenn eine Quelle nicht über
die richtigen LED- und internen Glasfasern verfügt,
werden die EF-TRL-Kabel keine
Einkopplungsbedingungen herstellen, die mit den
Encircled Flux-Standards übereinstimmen.
Verwenden Sie KEINE anderen Wickeldorne in
Verbindung mit den EF-TRCs.
120
