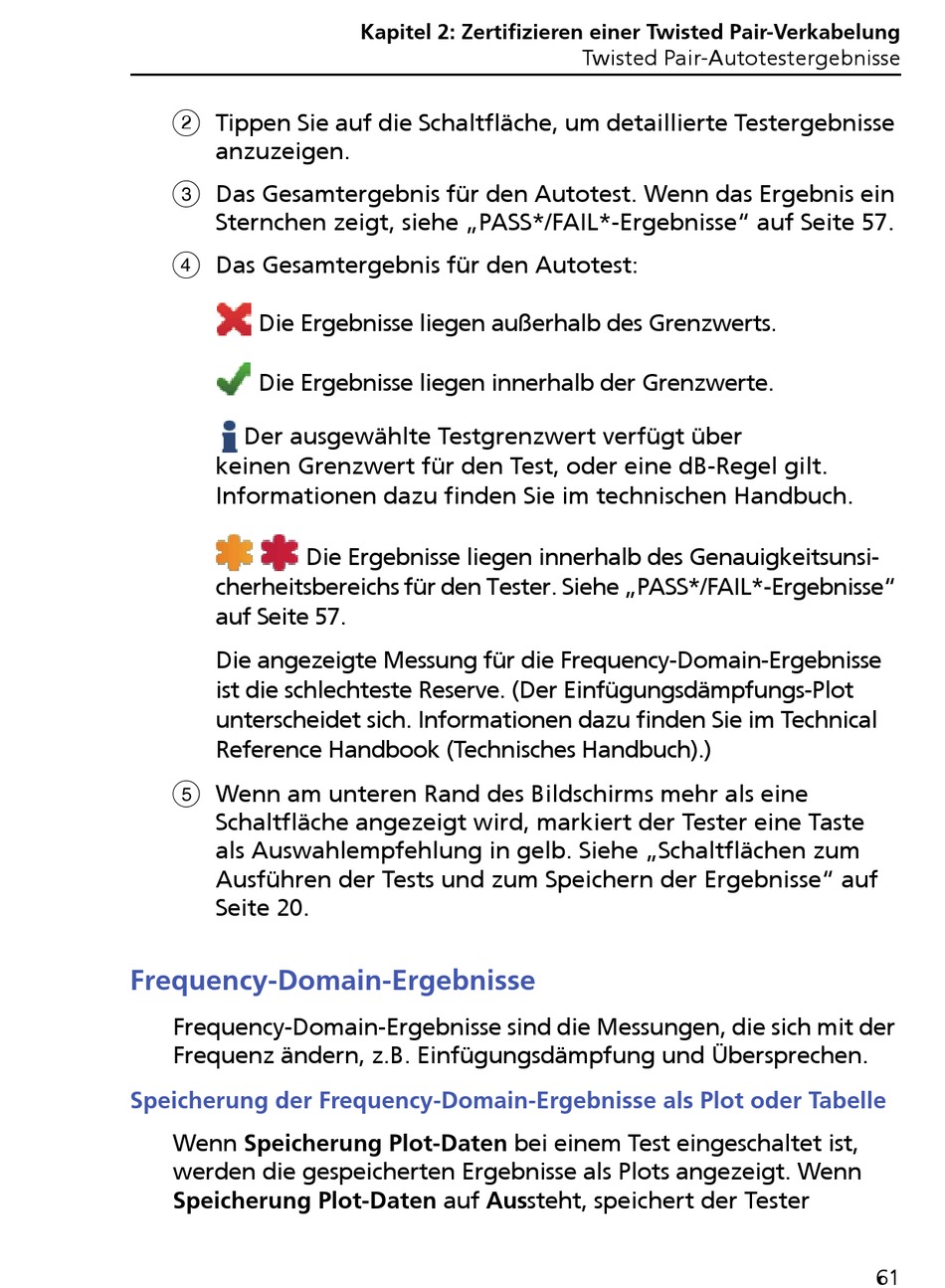

Tippen Sie auf die Schaltfläche, um detaillierte Testergebnisse
anzuzeigen.
Das Gesamtergebnis für den Autotest. Wenn das Ergebnis ein
Sternchen zeigt, siehe „PASS*/FAIL*-Ergebnisse" auf Seite 57.
Das Gesamtergebnis für den Autotest:
Die Ergebnisse liegen außerhalb des Grenzwerts.
Die Ergebnisse liegen innerhalb der Grenzwerte.
Der ausgewählte Testgrenzwert verfügt über
keinen Grenzwert für den Test, oder eine dB-Regel gilt.
Informationen dazu finden Sie im technischen Handbuch.
Die Ergebnisse liegen innerhalb des Genauigkeitsunsi-
cherheitsbereichs für den Tester. Siehe „PASS*/FAIL*-Ergebnisse"
auf Seite 57.
Die angezeigte Messung für die Frequency-Domain-Ergebnisse
ist die schlechteste Reserve. (Der Einfügungsdämpfungs-Plot
unterscheidet sich. Informationen dazu finden Sie im Technical
Reference Handbook (Technisches Handbuch).)
Wenn am unteren Rand des Bildschirms mehr als eine
Schaltfläche angezeigt wird, markiert der Tester eine Taste
als Auswahlempfehlung in gelb. Siehe „Schaltflächen zum
Ausführen der Tests und zum Speichern der Ergebnisse" auf
Seite 20.
Frequency-Domain-Ergebnisse
Frequency-Domain-Ergebnisse sind die Messungen, die sich mit der
Frequenz ändern, z.B. Einfügungsdämpfung und Übersprechen.
Speicherung der Frequency-Domain-Ergebnisse als Plot oder Tabelle
Wenn Speicherung Plot-Daten bei einem Test eingeschaltet ist,
werden die gespeicherten Ergebnisse als Plots angezeigt. Wenn
Speicherung Plot-Daten auf Aussteht, speichert der Tester
Kapitel 2: Zertifizieren einer Twisted Pair-Verkabelung
Twisted Pair-Autotestergebnisse
61
