Versiv-Produktfamilie zur Verkabelungszertifizierung
Benutzerhandbuch
Wenn die beiden Tester nicht miteinander verbunden sind:
Der Tongenerator Ihres Testers bleibt eingeschaltet. So
können Sie eine Tonsonde verwenden, um das Kabel für
die Verbindung mit dem anderen Tester zu finden.
Oder tippen Sie auf MESSEN, um die Längen- und
Widerstandstests auszuführen, für die kein Remote-Tester
erforderlich ist. Da der Tester nicht alle Tests abschließen
kann, und die Reflexion am Ende des Kabels die
15%-Grenze für den HDTDR-Test überschreitet, ist das
Ergebnis für einen Autotest ohne Remote-Tester
immer FAIL.
A
Haupt- und Remote-Versiv-
Einheiten mit installierten DSX
CableAnalyzer-Modulen
Zwei DSX-CHA003-Adapter
Für Tests der
Netzwerkverkabelung: F-Stecker
mit BNC-Adapter und
Patchkabel (in der Regel 50 )

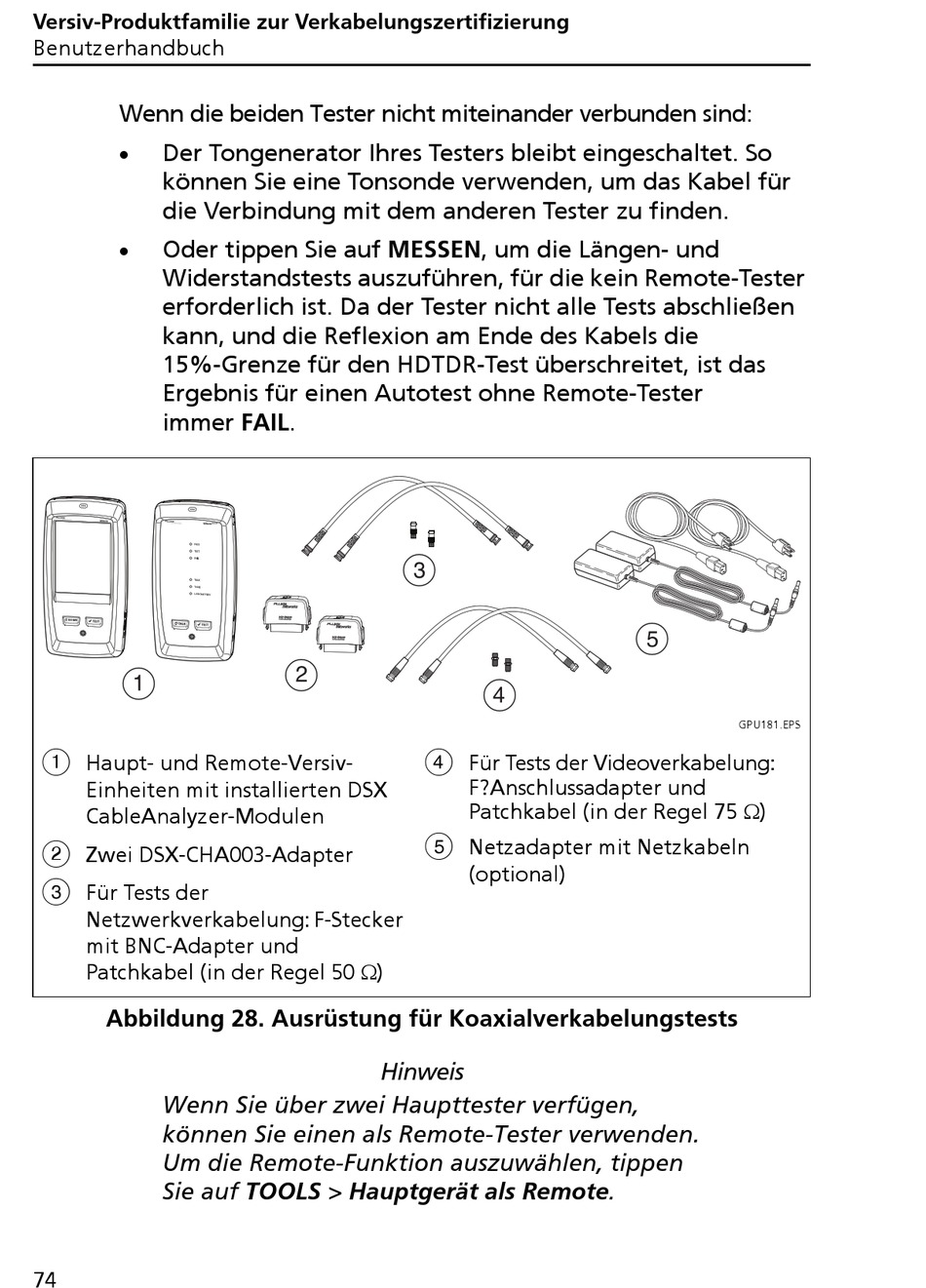

Abbildung 28. Ausrüstung für Koaxialverkabelungstests
Wenn Sie über zwei Haupttester verfügen,
können Sie einen als Remote-Tester verwenden.
Um die Remote-Funktion auszuwählen, tippen
Sie auf TOOLS > Hauptgerät als Remote.
74
C
B
Hinweis
E
D
Für Tests der Videoverkabelung:
F?Anschlussadapter und
Patchkabel (in der Regel 75 )
Netzadapter mit Netzkabeln
(optional)
GPU181.EPS
