Eventmap Für Bidirektionale Smartloop-Durchschnittsergebnisse - Fluke Networks Versiv Bedienungshandbuch

Versiv-Produktfamilie zur Verkabelungszertifizierung
Benutzerhandbuch
Segmentdämpfung: höherer Wert wird angezeigt

Glasfaserlänge: höherer Wert wird angezeigt

Gesamtdämpfung: Durchschnittswert wird angezeigt

Optische Rückflussdämpfung: schlechterer Wert wird

angezeigt (z. B. ist 30 dB schlechter als 40 dB)
 Bei der Port-Verbindungsqualität in den
Durchschnittsergebnissen handelt es sich um die
Bewertung von Ende 1.
Der Tester berechnet in einigen Situationen keine

Durchschnittsergebnisse, z. B. wenn ein Vorlauf-, Nachlauf-
oder Loopback-Kabel nicht erkannt wurde oder wenn die
Entfernung zum Ende in beide Richtungen nicht gleich war.
A
B

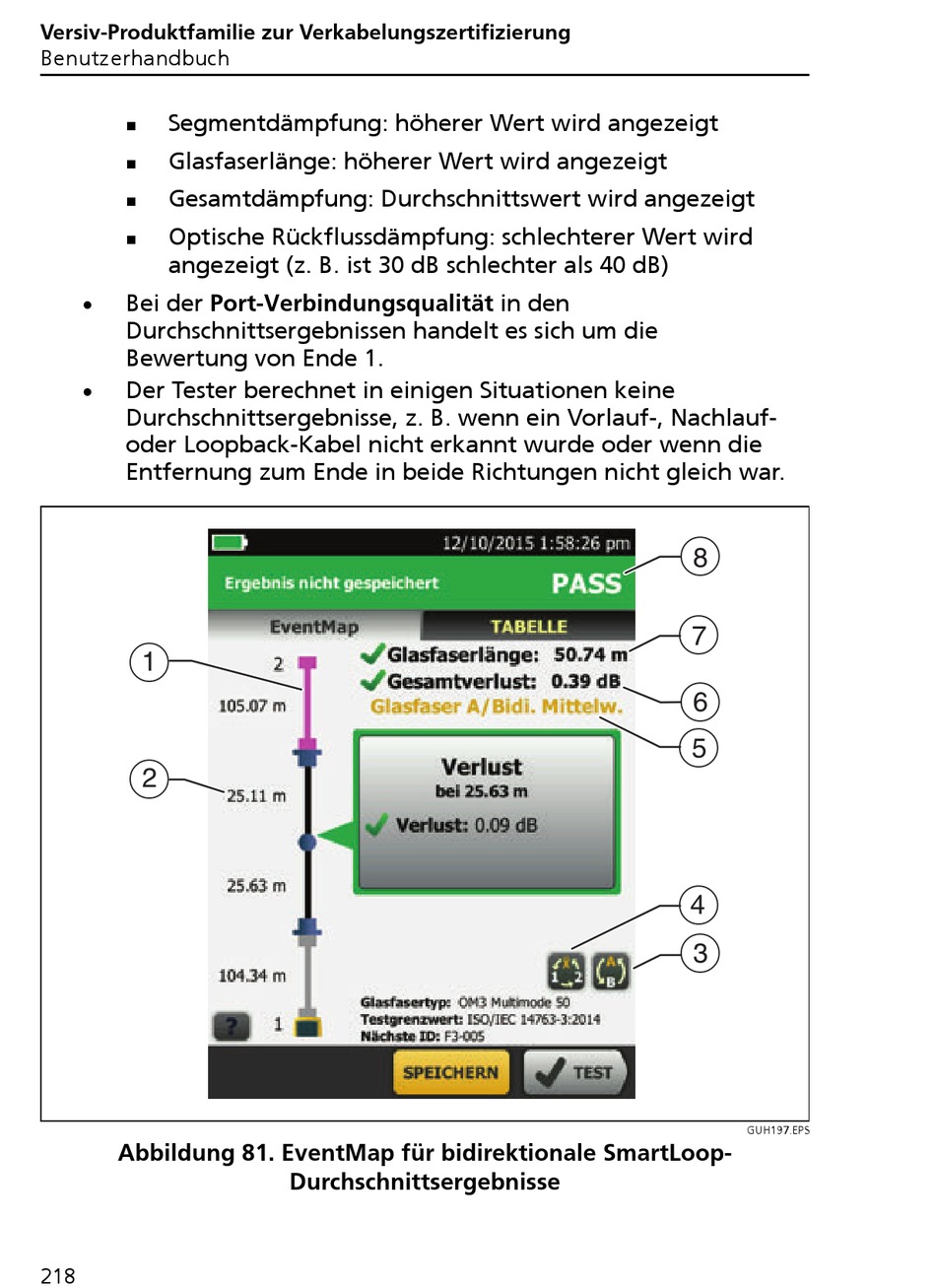

Abbildung 81. EventMap für bidirektionale SmartLoop-
218
Durchschnittsergebnisse
H
G
F
E
D
C
GUH197.EPS
