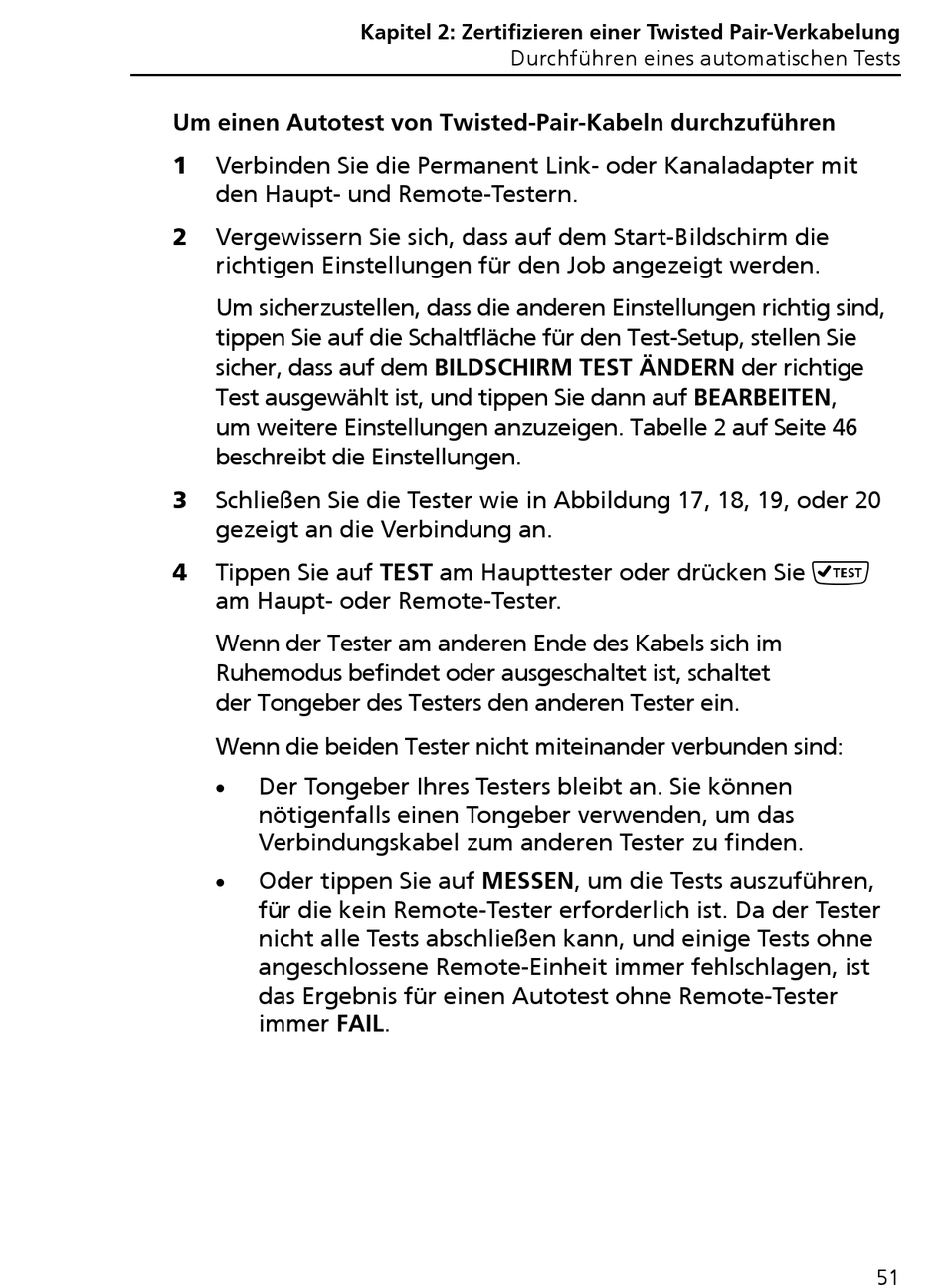

Um einen Autotest von Twisted-Pair-Kabeln durchzuführen
1
Verbinden Sie die Permanent Link- oder Kanaladapter mit
den Haupt- und Remote-Testern.
2
Vergewissern Sie sich, dass auf dem Start-Bildschirm die
richtigen Einstellungen für den Job angezeigt werden.
Um sicherzustellen, dass die anderen Einstellungen richtig sind,
tippen Sie auf die Schaltfläche für den Test-Setup, stellen Sie
sicher, dass auf dem BILDSCHIRM TEST ÄNDERN der richtige
Test ausgewählt ist, und tippen Sie dann auf BEARBEITEN,
um weitere Einstellungen anzuzeigen. Tabelle 2 auf Seite 46
beschreibt die Einstellungen.
3
Schließen Sie die Tester wie in Abbildung 17, 18, 19, oder 20
gezeigt an die Verbindung an.
4
Tippen Sie auf TEST am Haupttester oder drücken Sie
am Haupt- oder Remote-Tester.
Wenn der Tester am anderen Ende des Kabels sich im
Ruhemodus befindet oder ausgeschaltet ist, schaltet
der Tongeber des Testers den anderen Tester ein.
Wenn die beiden Tester nicht miteinander verbunden sind:
Der Tongeber Ihres Testers bleibt an. Sie können
nötigenfalls einen Tongeber verwenden, um das
Verbindungskabel zum anderen Tester zu finden.
Oder tippen Sie auf MESSEN, um die Tests auszuführen,
für die kein Remote-Tester erforderlich ist. Da der Tester
nicht alle Tests abschließen kann, und einige Tests ohne
angeschlossene Remote-Einheit immer fehlschlagen, ist
das Ergebnis für einen Autotest ohne Remote-Tester
immer FAIL.
