SmartLoop-Ergebnisse
Der Tester zeigt die SmartLoop-Ergebnisse auf zwei Gruppen von
Bildschirmen für EventMap, TABELLE und TRACE an, je einen für
jedes Glasfaserkabel in der Verbindung. Siehe Abbildung 79.
A
B

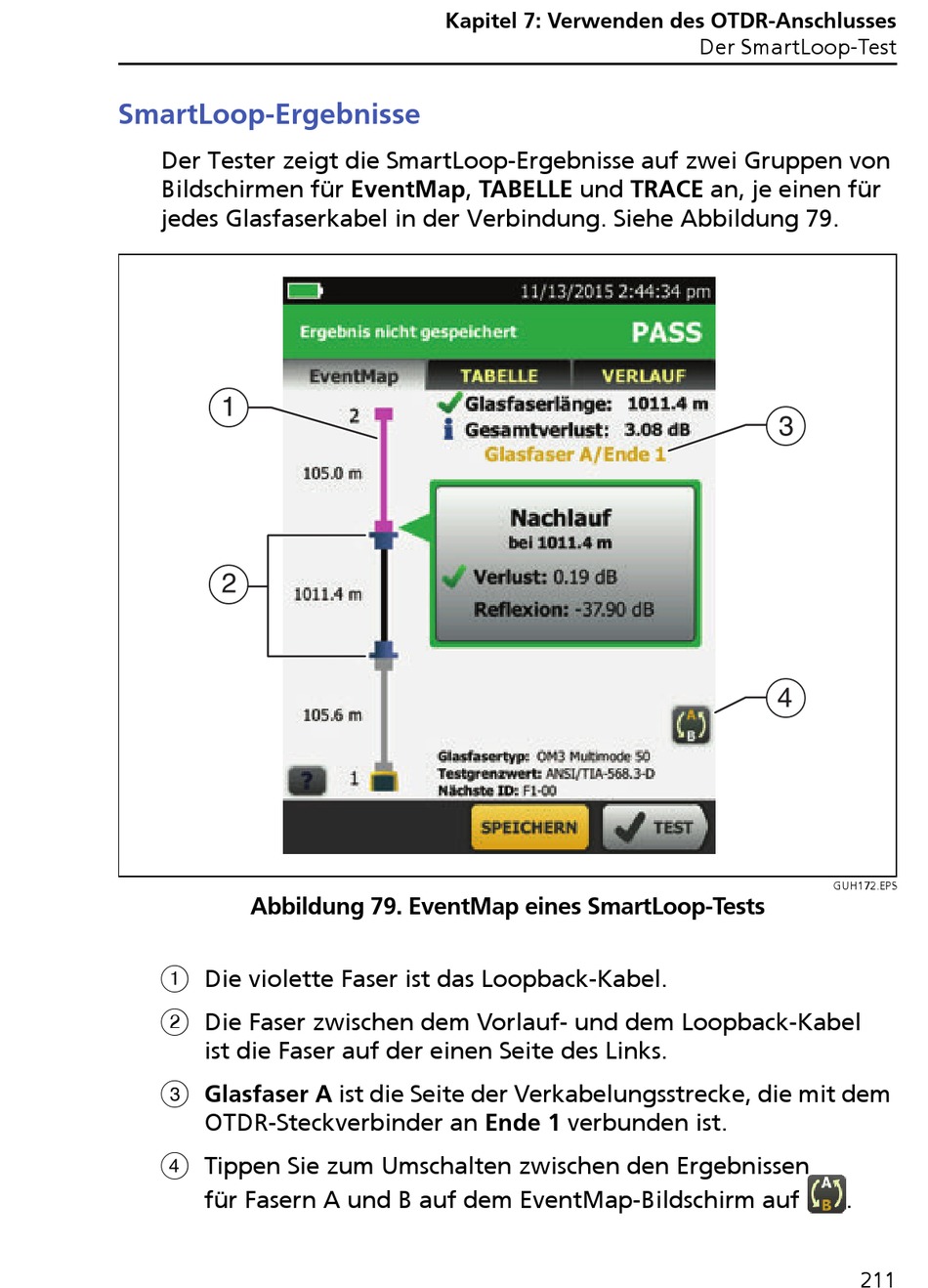

Abbildung 79. EventMap eines SmartLoop-Tests
Die violette Faser ist das Loopback-Kabel.
Die Faser zwischen dem Vorlauf- und dem Loopback-Kabel
ist die Faser auf der einen Seite des Links.
Glasfaser A ist die Seite der Verkabelungsstrecke, die mit dem
OTDR-Steckverbinder an Ende 1 verbunden ist.
Tippen Sie zum Umschalten zwischen den Ergebnissen
für Fasern A und B auf dem EventMap-Bildschirm auf
Kapitel 7: Verwenden des OTDR-Anschlusses
Der SmartLoop-Test
C
D
GUH172.EPS
.
211
