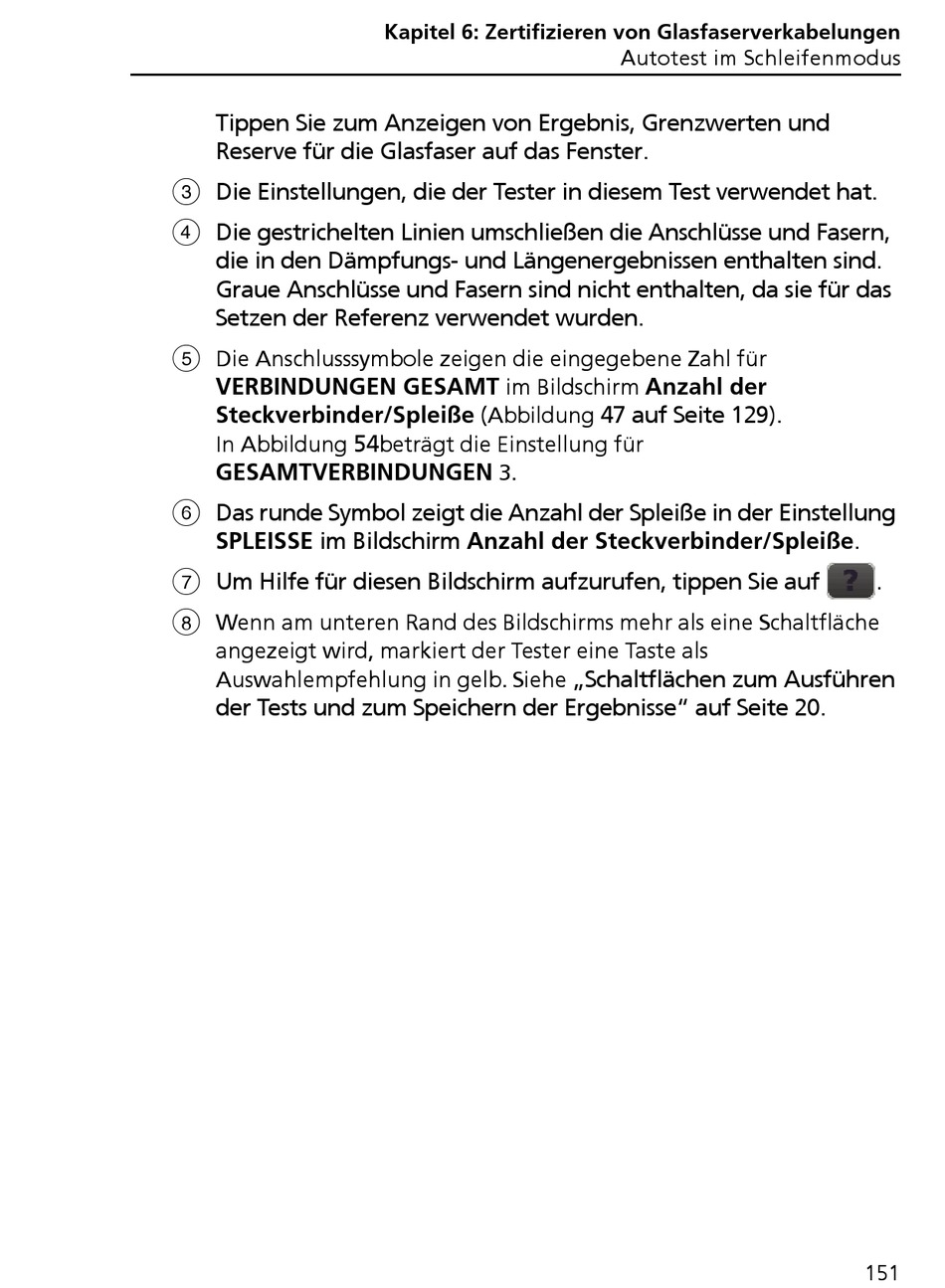

Fluke Networks Versiv Bedienungshandbuch Seite 169

Inhaltsverzeichnis

Werbung

Tippen Sie zum Anzeigen von Ergebnis, Grenzwerten und
Reserve für die Glasfaser auf das Fenster.
Die Einstellungen, die der Tester in diesem Test verwendet hat.
Die gestrichelten Linien umschließen die Anschlüsse und Fasern,
die in den Dämpfungs- und Längenergebnissen enthalten sind.
Graue Anschlüsse und Fasern sind nicht enthalten, da sie für das
Setzen der Referenz verwendet wurden.
Die Anschlusssymbole zeigen die eingegebene Zahl für
VERBINDUNGEN GESAMT im Bildschirm Anzahl der
Steckverbinder/Spleiße (Abbildung 47 auf Seite 129 ).
In Abbildung
GESAMTVERBINDUNGEN 3.
Das runde Symbol zeigt die Anzahl der Spleiße in der Einstellung
SPLEISSE im Bildschirm Anzahl der Steckverbinder/Spleiße.
Um Hilfe für diesen Bildschirm aufzurufen, tippen Sie auf
Wenn am unteren Rand des Bildschirms mehr als eine Schaltfläche
angezeigt wird, markiert der Tester eine Taste als
Auswahlempfehlung in gelb. Siehe
der Tests und zum Speichern der Ergebnisse" auf Seite 20 .
Kapitel 6: Zertifizieren von Glasfaserverkabelungen
54 beträgt die Einstellung für
Autotest im Schleifenmodus
„Schaltflächen zum Ausführen
.
151
