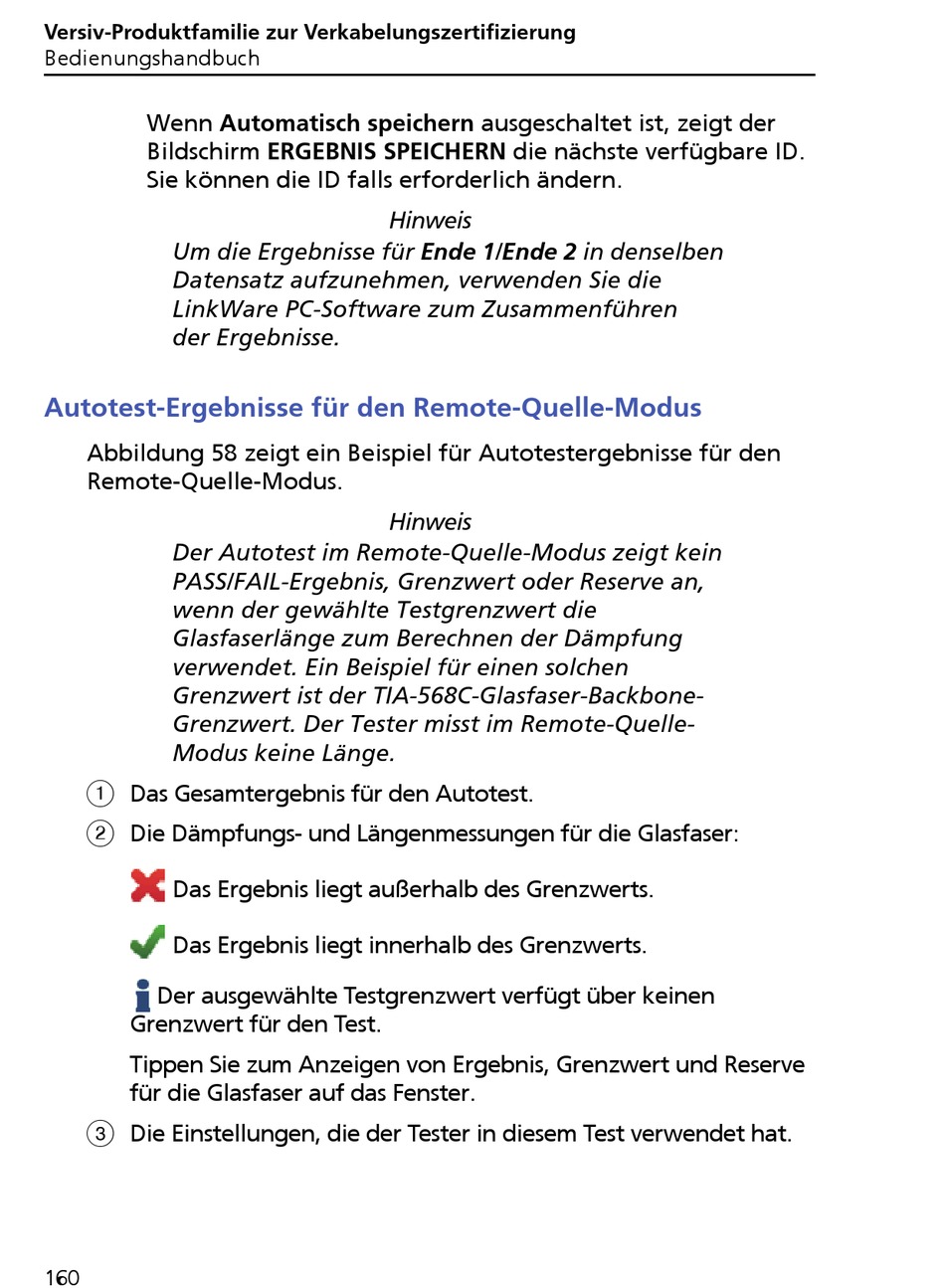

Versiv-Produktfamilie zur Verkabelungszertifizierung
Bedienungshandbuch
Wenn Automatisch speichern ausgeschaltet ist, zeigt der
Bildschirm ERGEBNIS SPEICHERN die nächste verfügbare ID.
Sie können die ID falls erforderlich ändern.
Um die Ergebnisse für Ende 1/Ende 2 in denselben
Datensatz aufzunehmen, verwenden Sie die
LinkWare PC-Software zum Zusammenführen
der Ergebnisse.
Autotest-Ergebnisse für den Remote-Quelle-Modus
Abbildung 58 zeigt ein Beispiel für Autotestergebnisse für den
Remote-Quelle-Modus.
Der Autotest im Remote-Quelle-Modus zeigt kein
PASS/FAIL-Ergebnis, Grenzwert oder Reserve an,
wenn der gewählte Testgrenzwert die
Glasfaserlänge zum Berechnen der Dämpfung
verwendet. Ein Beispiel für einen solchen
Grenzwert ist der TIA-568C-Glasfaser-Backbone-
Grenzwert. Der Tester misst im Remote-Quelle-
Modus keine Länge.
Das Gesamtergebnis für den Autotest.
Die Dämpfungs- und Längenmessungen für die Glasfaser:
Das Ergebnis liegt außerhalb des Grenzwerts.
Das Ergebnis liegt innerhalb des Grenzwerts.
Der ausgewählte Testgrenzwert verfügt über keinen
Grenzwert für den Test.
Tippen Sie zum Anzeigen von Ergebnis, Grenzwert und Reserve
für die Glasfaser auf das Fenster.
Die Einstellungen, die der Tester in diesem Test verwendet hat.
160
