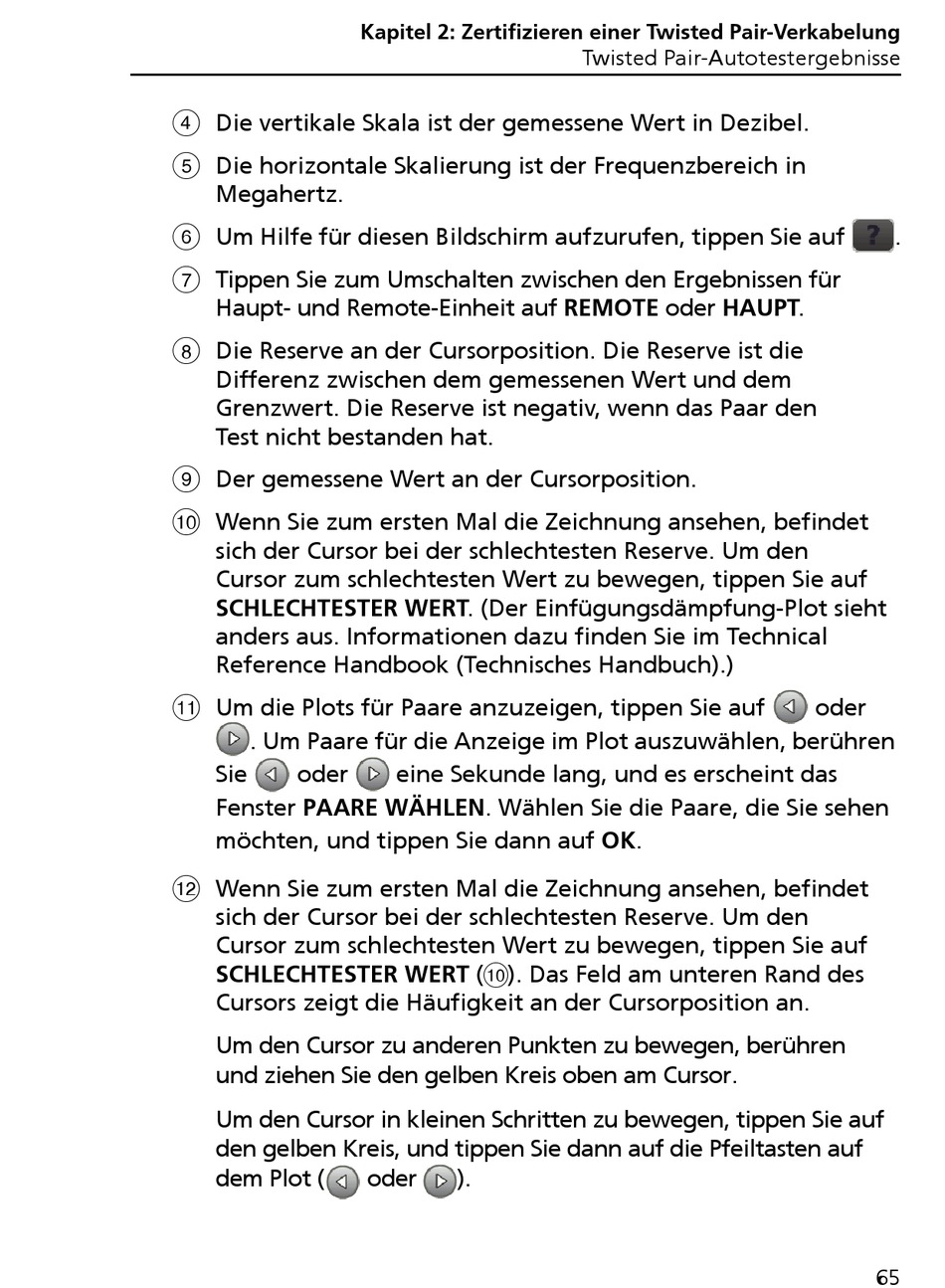

Die vertikale Skala ist der gemessene Wert in Dezibel.
Die horizontale Skalierung ist der Frequenzbereich in
Megahertz.
Um Hilfe für diesen Bildschirm aufzurufen, tippen Sie auf
Tippen Sie zum Umschalten zwischen den Ergebnissen für
Haupt- und Remote-Einheit auf REMOTE oder HAUPT.
Die Reserve an der Cursorposition. Die Reserve ist die
Differenz zwischen dem gemessenen Wert und dem
Grenzwert. Die Reserve ist negativ, wenn das Paar den
Test nicht bestanden hat.
Der gemessene Wert an der Cursorposition.
Wenn Sie zum ersten Mal die Zeichnung ansehen, befindet
sich der Cursor bei der schlechtesten Reserve. Um den
Cursor zum schlechtesten Wert zu bewegen, tippen Sie auf
SCHLECHTESTER WERT. (Der Einfügungsdämpfung-Plot sieht
anders aus. Informationen dazu finden Sie im Technical
Reference Handbook (Technisches Handbuch).)
Um die Plots für Paare anzuzeigen, tippen Sie auf
. Um Paare für die Anzeige im Plot auszuwählen, berühren
Sie
oder
Fenster PAARE WÄHLEN. Wählen Sie die Paare, die Sie sehen
möchten, und tippen Sie dann auf OK.
Wenn Sie zum ersten Mal die Zeichnung ansehen, befindet
sich der Cursor bei der schlechtesten Reserve. Um den
Cursor zum schlechtesten Wert zu bewegen, tippen Sie auf
SCHLECHTESTER WERT (). Das Feld am unteren Rand des
Cursors zeigt die Häufigkeit an der Cursorposition an.
Um den Cursor zu anderen Punkten zu bewegen, berühren
und ziehen Sie den gelben Kreis oben am Cursor.
Um den Cursor in kleinen Schritten zu bewegen, tippen Sie auf
den gelben Kreis, und tippen Sie dann auf die Pfeiltasten auf
dem Plot (
Kapitel 2: Zertifizieren einer Twisted Pair-Verkabelung
eine Sekunde lang, und es erscheint das
oder
).
Twisted Pair-Autotestergebnisse
.
oder
65
