Tabelle 5. Einstellungen für FiberInspector-Tests (Fortsetzung)
Testgrenzwert
Durchführung eines FiberInspector-Tests

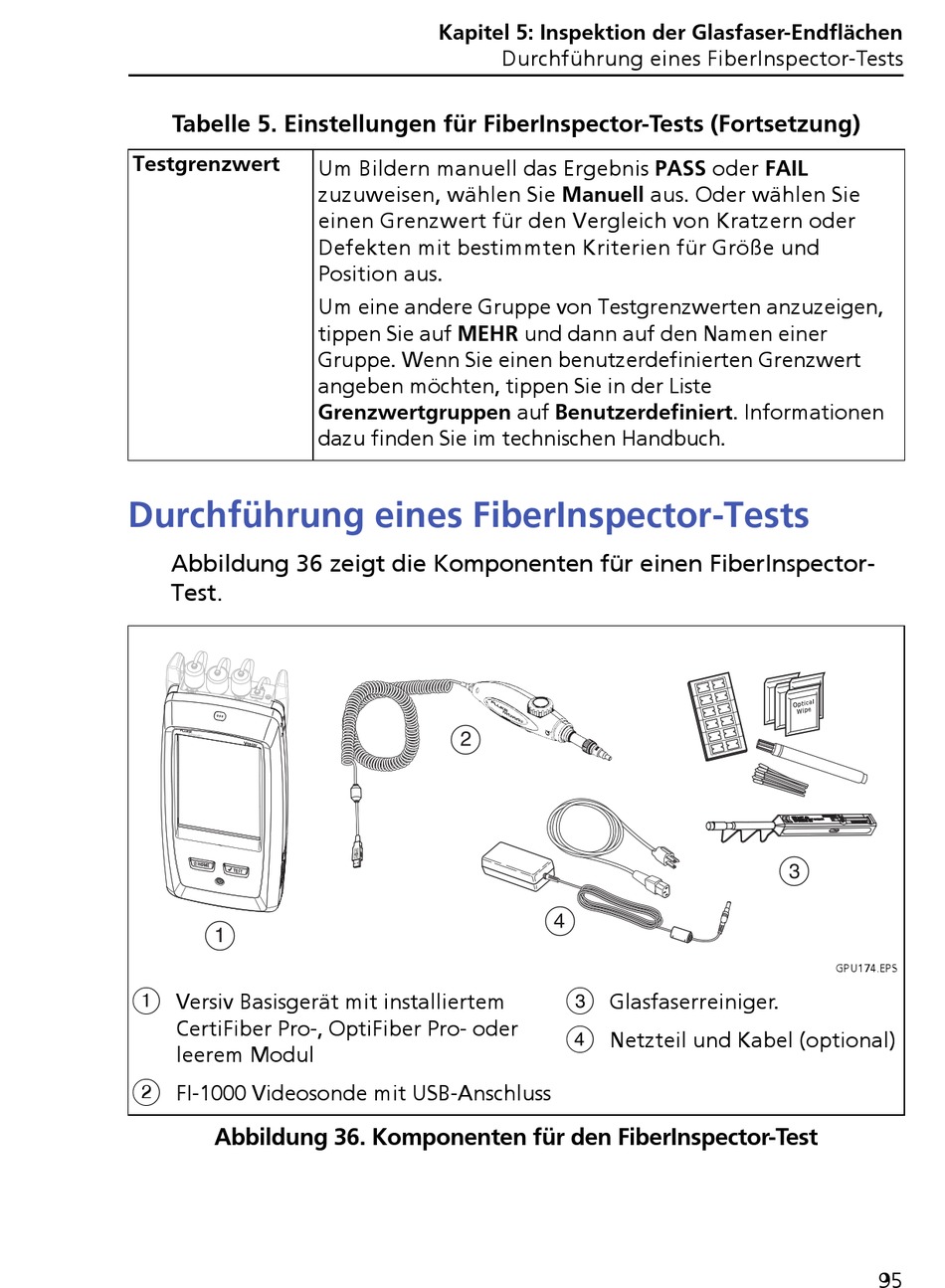

Abbildung 36 zeigt die Komponenten für einen FiberInspector-
Test.
A
Versiv Basisgerät mit installiertem
CertiFiber Pro-, OptiFiber Pro- oder
leerem Modul
FI-1000 Videosonde mit USB-Anschluss
Abbildung 36. Komponenten für den FiberInspector-Test
Kapitel 5: Inspektion der Glasfaser-Endflächen
Um Bildern manuell das Ergebnis PASS oder FAIL
zuzuweisen, wählen Sie Manuell aus. Oder wählen Sie
einen Grenzwert für den Vergleich von Kratzern oder
Defekten mit bestimmten Kriterien für Größe und
Position aus.
Um eine andere Gruppe von Testgrenzwerten anzuzeigen,
tippen Sie auf MEHR und dann auf den Namen einer
Gruppe. Wenn Sie einen benutzerdefinierten Grenzwert
angeben möchten, tippen Sie in der Liste
Grenzwertgruppen auf Benutzerdefiniert. Informationen
dazu finden Sie im technischen Handbuch.
B
Durchführung eines FiberInspector-Tests
D
Glasfaserreiniger.
Netzteil und Kabel (optional)
C
GPU174.EPS
95
