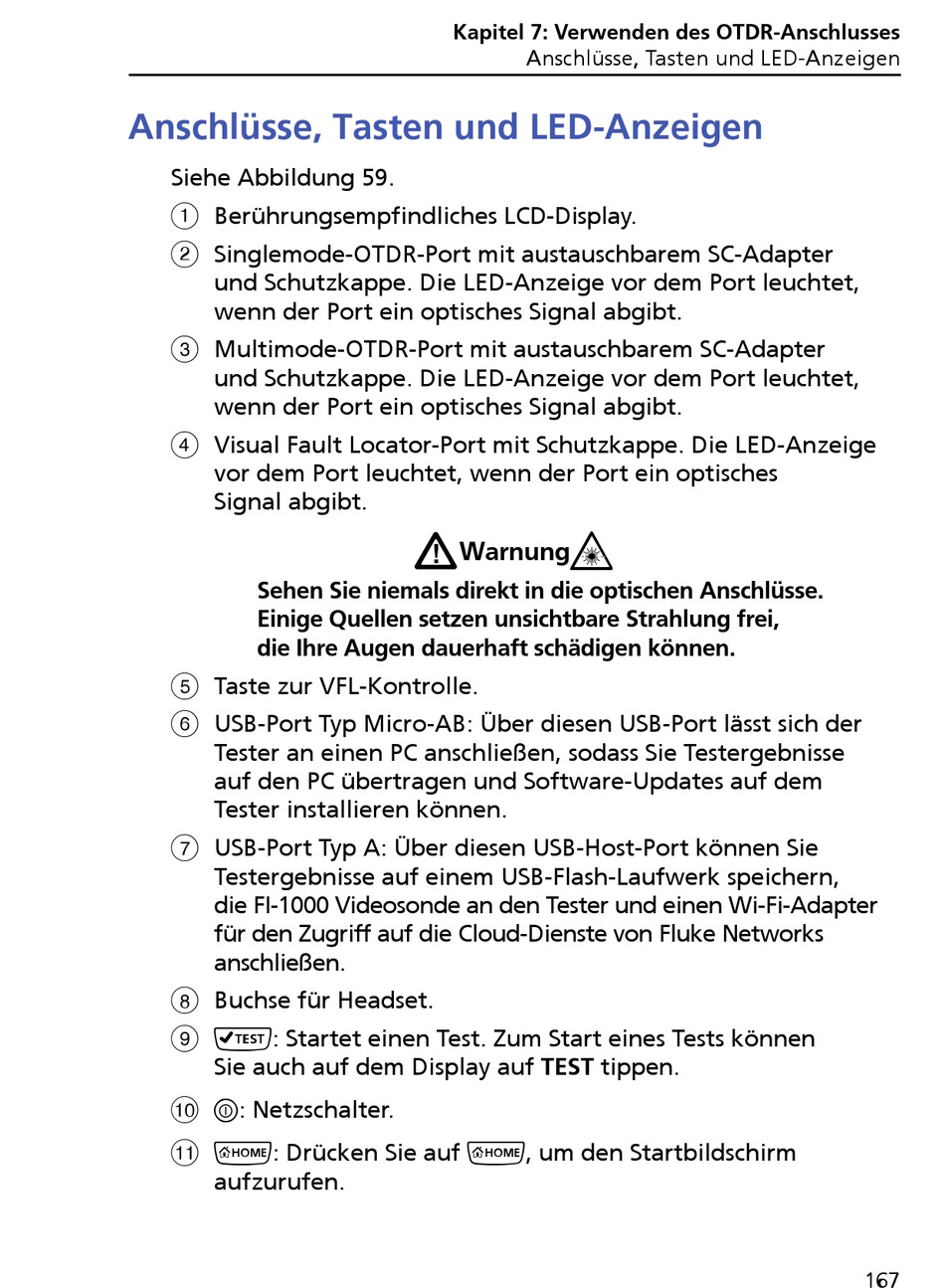

Anschlüsse, Tasten und LED-Anzeigen
Siehe Abbildung 59.
Berührungsempfindliches LCD-Display.
Singlemode-OTDR-Port mit austauschbarem SC-Adapter
und Schutzkappe. Die LED-Anzeige vor dem Port leuchtet,
wenn der Port ein optisches Signal abgibt.
Multimode-OTDR-Port mit austauschbarem SC-Adapter
und Schutzkappe. Die LED-Anzeige vor dem Port leuchtet,
wenn der Port ein optisches Signal abgibt.
Visual Fault Locator-Port mit Schutzkappe. Die LED-Anzeige
vor dem Port leuchtet, wenn der Port ein optisches
Signal abgibt.
Sehen Sie niemals direkt in die optischen Anschlüsse.
Einige Quellen setzen unsichtbare Strahlung frei,
die Ihre Augen dauerhaft schädigen können.
Taste zur VFL-Kontrolle.
USB-Port Typ Micro-AB: Über diesen USB-Port lässt sich der
Tester an einen PC anschließen, sodass Sie Testergebnisse
auf den PC übertragen und Software-Updates auf dem
Tester installieren können.
USB-Port Typ A: Über diesen USB-Host-Port können Sie
Testergebnisse auf einem USB-Flash-Laufwerk speichern,
die FI-1000 Videosonde an den Tester und einen Wi-Fi-Adapter
für den Zugriff auf die Cloud-Dienste von Fluke Networks
anschließen.
Buchse für Headset.
: Startet einen Test. Zum Start eines Tests können
Sie auch auf dem Display auf TEST tippen.
: Netzschalter.
: Drücken Sie auf , um den Startbildschirm
aufzurufen.
Kapitel 7: Verwenden des OTDR-Anschlusses
Anschlüsse, Tasten und LED-Anzeigen
W
*
Warnung
167
