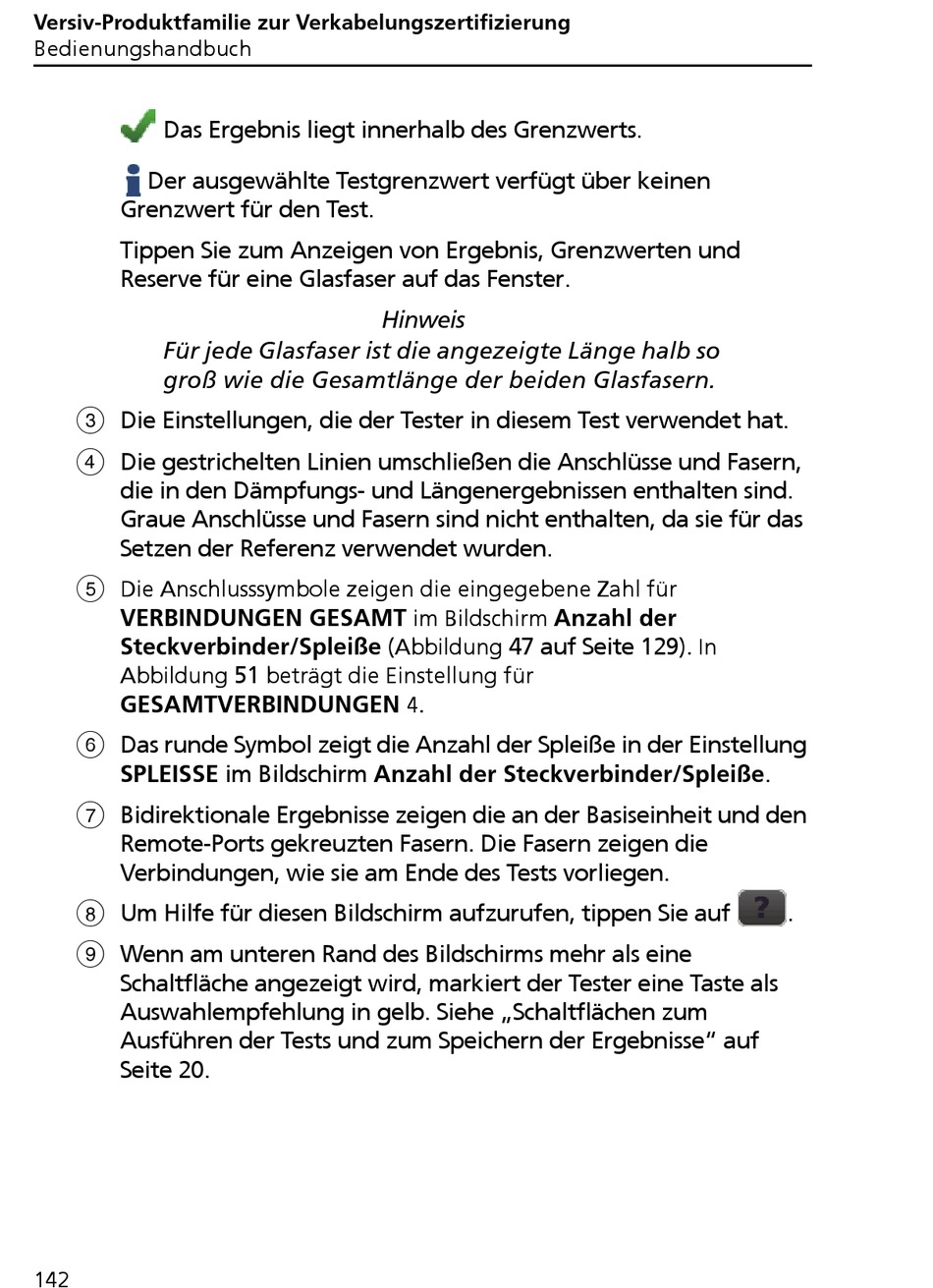

Versiv-Produktfamilie zur Verkabelungszertifizierung
Bedienungshandbuch
Das Ergebnis liegt innerhalb des Grenzwerts.
Der ausgewählte Testgrenzwert verfügt über keinen
Grenzwert für den Test.
Tippen Sie zum Anzeigen von Ergebnis, Grenzwerten und
Reserve für eine Glasfaser auf das Fenster.
Für jede Glasfaser ist die angezeigte Länge halb so
groß wie die Gesamtlänge der beiden Glasfasern.
Die Einstellungen, die der Tester in diesem Test verwendet hat.
Die gestrichelten Linien umschließen die Anschlüsse und Fasern,
die in den Dämpfungs- und Längenergebnissen enthalten sind.
Graue Anschlüsse und Fasern sind nicht enthalten, da sie für das
Setzen der Referenz verwendet wurden.
Die Anschlusssymbole zeigen die eingegebene Zahl für
VERBINDUNGEN GESAMT im Bildschirm Anzahl der
Steckverbinder/Spleiße (Abbildung 47 auf Seite 129 ). In
Abbildung
GESAMTVERBINDUNGEN 4.
Das runde Symbol zeigt die Anzahl der Spleiße in der Einstellung
SPLEISSE im Bildschirm Anzahl der Steckverbinder/Spleiße.
Bidirektionale Ergebnisse zeigen die an der Basiseinheit und den
Remote-Ports gekreuzten Fasern. Die Fasern zeigen die
Verbindungen, wie sie am Ende des Tests vorliegen.
Um Hilfe für diesen Bildschirm aufzurufen, tippen Sie auf
Wenn am unteren Rand des Bildschirms mehr als eine
Schaltfläche angezeigt wird, markiert der Tester eine Taste als
Auswahlempfehlung in gelb. Siehe „Schaltflächen zum
Ausführen der Tests und zum Speichern der Ergebnisse" auf
Seite 20 .
142
Hinweis
51 beträgt die Einstellung für
.
