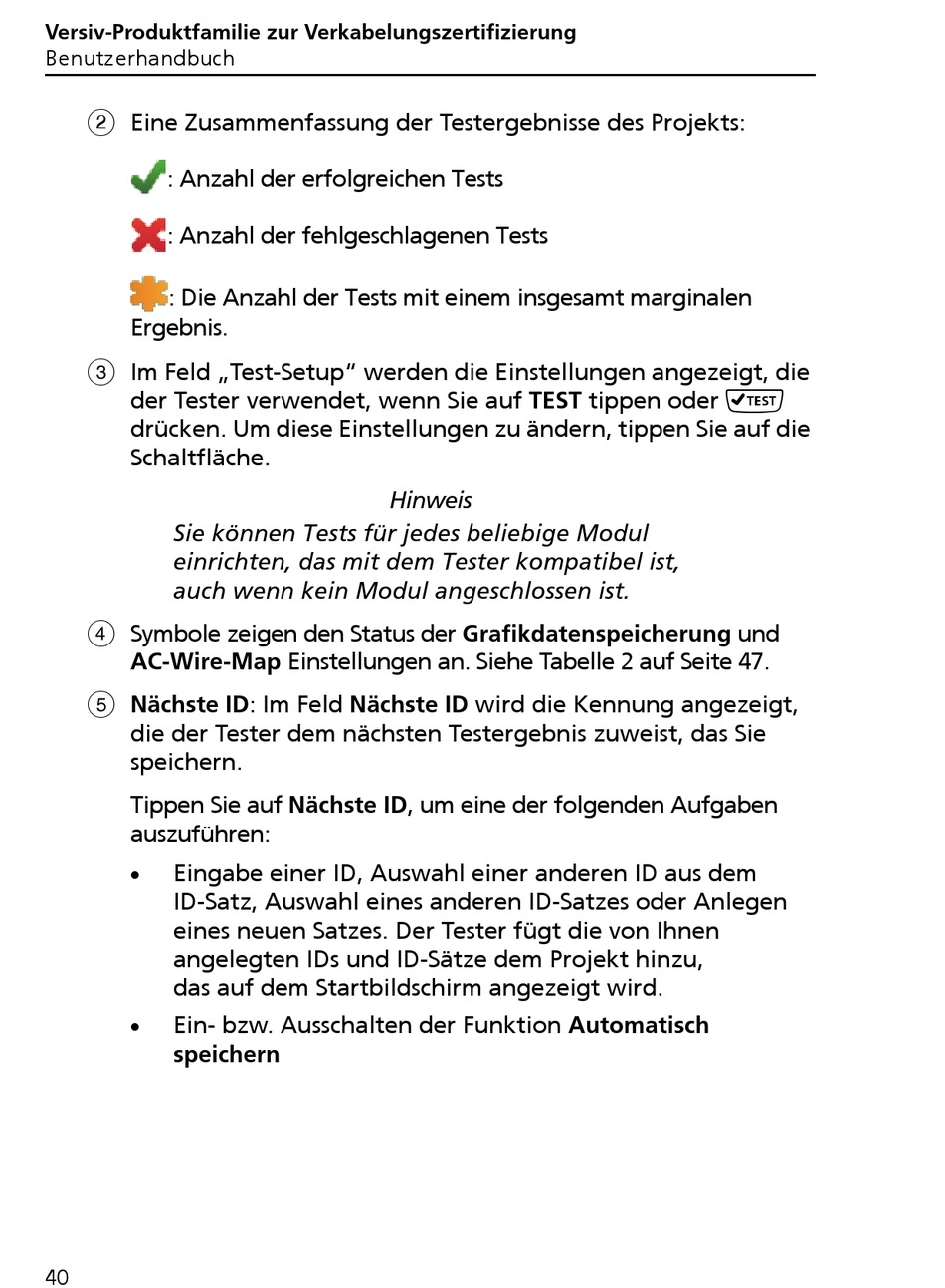

Versiv-Produktfamilie zur Verkabelungszertifizierung
Benutzerhandbuch
Eine Zusammenfassung der Testergebnisse des Projekts:
: Anzahl der erfolgreichen Tests
: Anzahl der fehlgeschlagenen Tests
: Die Anzahl der Tests mit einem insgesamt marginalen
Ergebnis.
Im Feld „Test-Setup" werden die Einstellungen angezeigt, die
der Tester verwendet, wenn Sie auf TEST tippen oder
drücken. Um diese Einstellungen zu ändern, tippen Sie auf die
Schaltfläche.
Sie können Tests für jedes beliebige Modul
einrichten, das mit dem Tester kompatibel ist,
auch wenn kein Modul angeschlossen ist.
Symbole zeigen den Status der Grafikdatenspeicherung und
AC-Wire-Map Einstellungen an. Siehe Tabelle 2 auf Seite 47.
Nächste ID: Im Feld Nächste ID wird die Kennung angezeigt,
die der Tester dem nächsten Testergebnis zuweist, das Sie
speichern.
Tippen Sie auf Nächste ID, um eine der folgenden Aufgaben
auszuführen:
Eingabe einer ID, Auswahl einer anderen ID aus dem
ID-Satz, Auswahl eines anderen ID-Satzes oder Anlegen
eines neuen Satzes. Der Tester fügt die von Ihnen
angelegten IDs und ID-Sätze dem Projekt hinzu,
das auf dem Startbildschirm angezeigt wird.
Ein- bzw. Ausschalten der Funktion Automatisch
speichern
40
