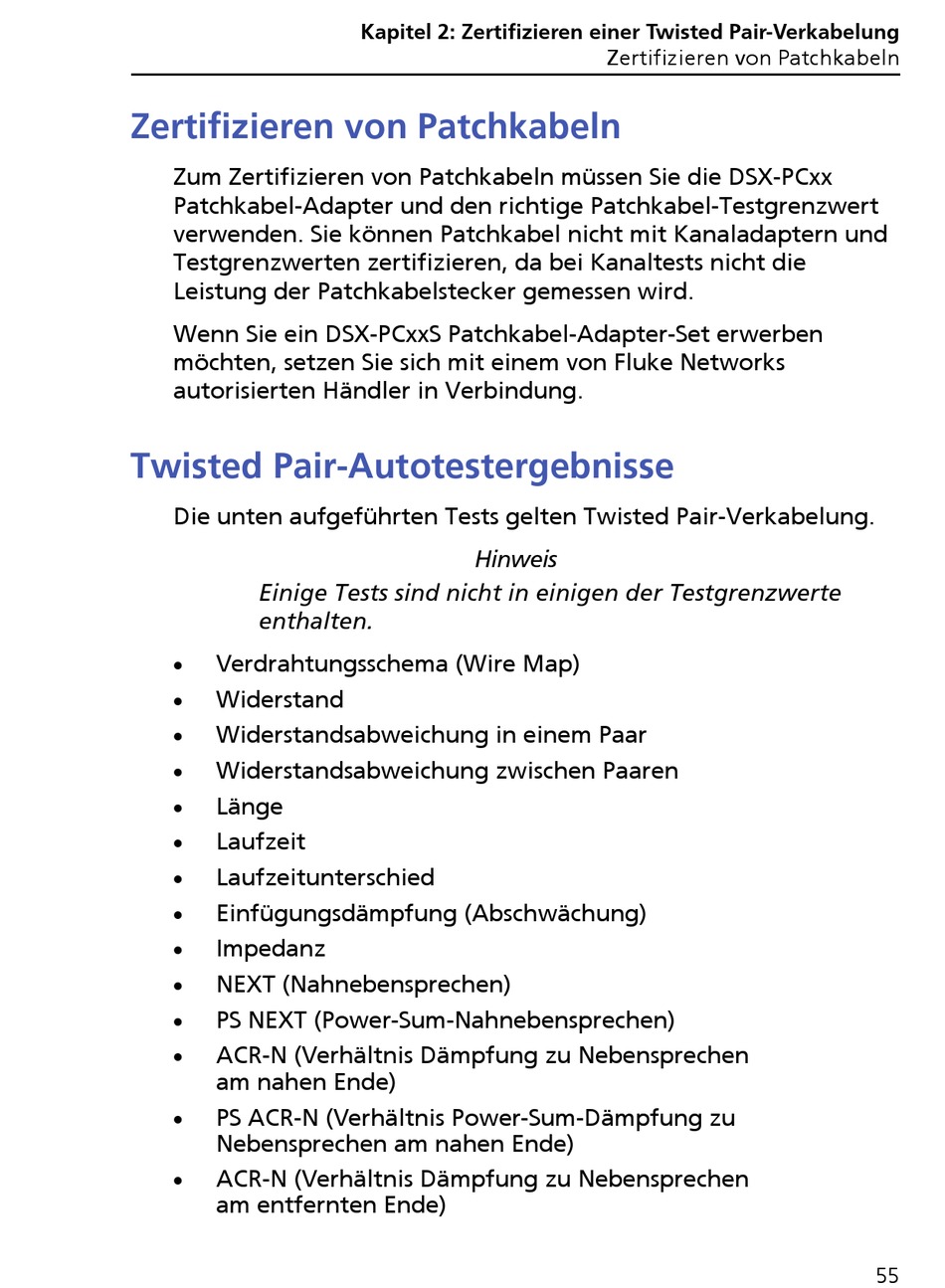

Zertifizieren von Patchkabeln

Zum Zertifizieren von Patchkabeln müssen Sie die DSX-PCxx
Patchkabel-Adapter und den richtige Patchkabel-Testgrenzwert
verwenden. Sie können Patchkabel nicht mit Kanaladaptern und
Testgrenzwerten zertifizieren, da bei Kanaltests nicht die
Leistung der Patchkabelstecker gemessen wird.
Wenn Sie ein DSX-PCxxS Patchkabel-Adapter-Set erwerben
möchten, setzen Sie sich mit einem von Fluke Networks
autorisierten Händler in Verbindung.

Twisted Pair-Autotestergebnisse

Die unten aufgeführten Tests gelten Twisted Pair-Verkabelung.
Einige Tests sind nicht in einigen der Testgrenzwerte
enthalten.
Verdrahtungsschema (Wire Map)

Widerstand

 Widerstandsabweichung in einem Paar
 Widerstandsabweichung zwischen Paaren
Länge

Laufzeit

Laufzeitunterschied

Einfügungsdämpfung (Abschwächung)

Impedanz

 NEXT (Nahnebensprechen)
 PS NEXT (Power-Sum-Nahnebensprechen)
ACR-N (Verhältnis Dämpfung zu Nebensprechen

am nahen Ende)
 PS ACR-N (Verhältnis Power-Sum-Dämpfung zu
Nebensprechen am nahen Ende)
 ACR-N (Verhältnis Dämpfung zu Nebensprechen
am entfernten Ende)
