Versiv-Produktfamilie zur Verkabelungszertifizierung
Benutzerhandbuch

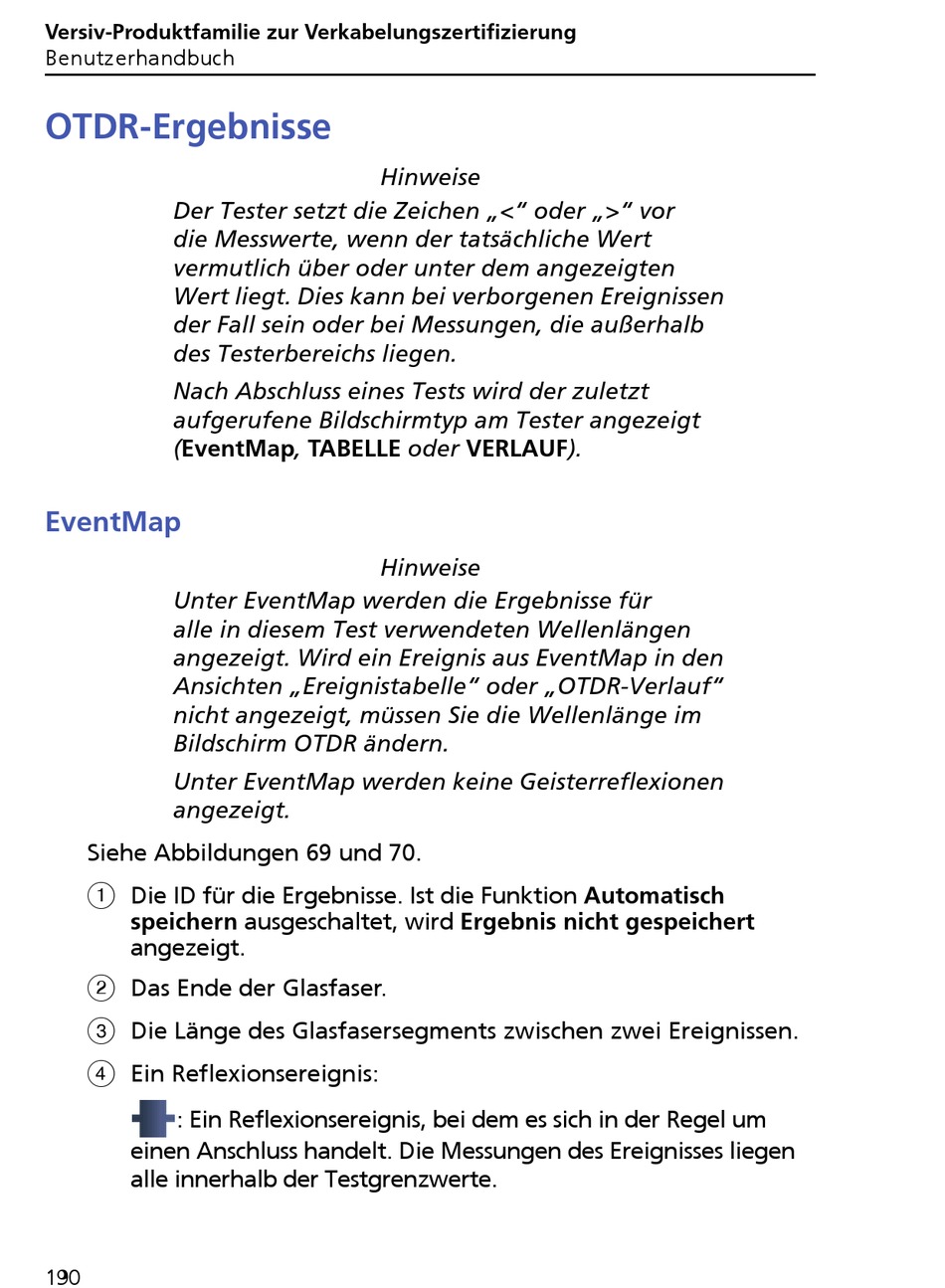

OTDR-Ergebnisse
Der Tester setzt die Zeichen „<" oder „>" vor
die Messwerte, wenn der tatsächliche Wert
vermutlich über oder unter dem angezeigten
Wert liegt. Dies kann bei verborgenen Ereignissen
der Fall sein oder bei Messungen, die außerhalb
des Testerbereichs liegen.
Nach Abschluss eines Tests wird der zuletzt
aufgerufene Bildschirmtyp am Tester angezeigt
(EventMap, TABELLE oder VERLAUF).
EventMap
Unter EventMap werden die Ergebnisse für
alle in diesem Test verwendeten Wellenlängen
angezeigt. Wird ein Ereignis aus EventMap in den
Ansichten „Ereignistabelle" oder „OTDR-Verlauf"
nicht angezeigt, müssen Sie die Wellenlänge im
Bildschirm OTDR ändern.
Unter EventMap werden keine Geisterreflexionen
angezeigt.
Siehe Abbildungen 69 und 70.
Die ID für die Ergebnisse. Ist die Funktion Automatisch
speichern ausgeschaltet, wird Ergebnis nicht gespeichert
angezeigt.
Das Ende der Glasfaser.
Die Länge des Glasfasersegments zwischen zwei Ereignissen.
Ein Reflexionsereignis:
: Ein Reflexionsereignis, bei dem es sich in der Regel um
einen Anschluss handelt. Die Messungen des Ereignisses liegen
alle innerhalb der Testgrenzwerte.
190
