Configure auswählen.

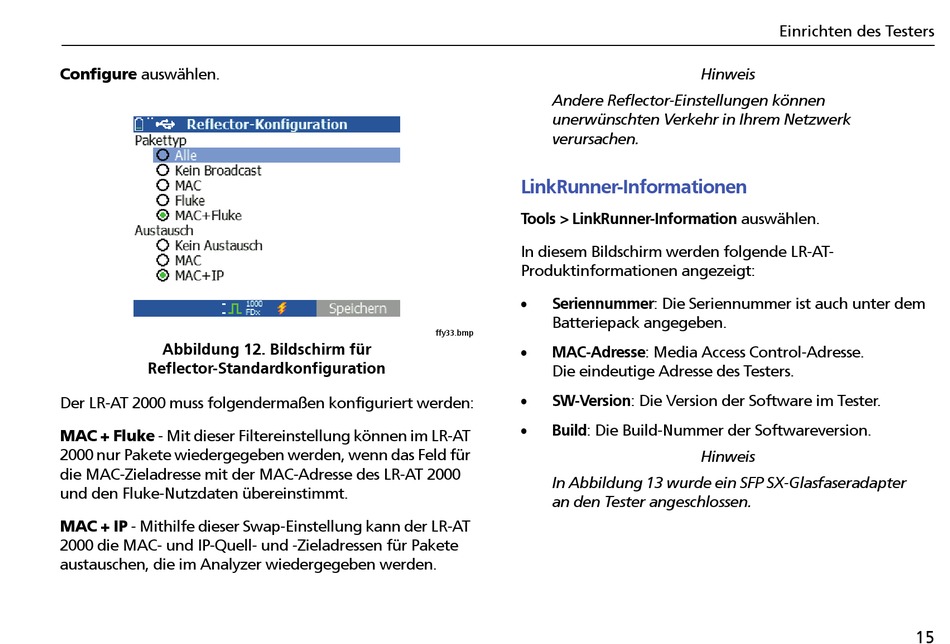

Abbildung 12. Bildschirm für
Reflector-Standardkonfiguration
Der LR-AT 2000 muss folgendermaßen konfiguriert werden:
MAC + Fluke - Mit dieser Filtereinstellung können im LR-AT
2000 nur Pakete wiedergegeben werden, wenn das Feld für
die MAC-Zieladresse mit der MAC-Adresse des LR-AT 2000
und den Fluke-Nutzdaten übereinstimmt.
MAC + IP - Mithilfe dieser Swap-Einstellung kann der LR-AT
2000 die MAC- und IP-Quell- und -Zieladressen für Pakete
austauschen, die im Analyzer wiedergegeben werden.
Andere Reflector-Einstellungen können
unerwünschten Verkehr in Ihrem Netzwerk
verursachen.
LinkRunner-Informationen
Tools > LinkRunner-Information auswählen.
In diesem Bildschirm werden folgende LR-AT-
Produktinformationen angezeigt:
Seriennummer: Die Seriennummer ist auch unter dem
Batteriepack angegeben.
MAC-Adresse: Media Access Control-Adresse.
Die eindeutige Adresse des Testers.
SW-Version: Die Version der Software im Tester.
Build: Die Build-Nummer der Softwareversion.
In Abbildung 13 wurde ein SFP SX-Glasfaseradapter
an den Tester angeschlossen.
Einrichten des Testers
Hinweis
Hinweis
15
