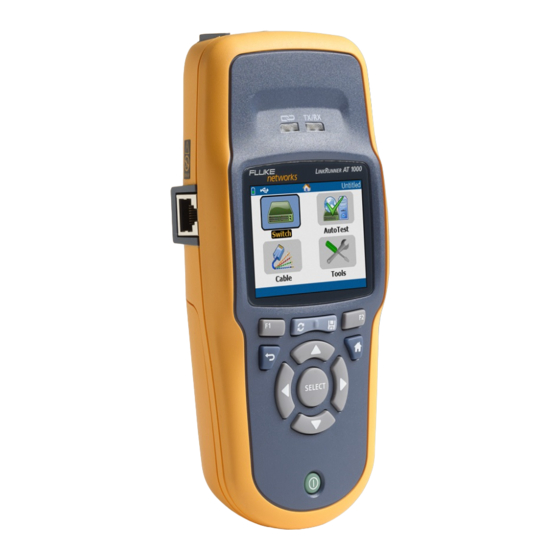

- Seite 1 LinkRunner AT 1000/2000 ™ Network Auto-Tester Bedienungshandbuch Januar 2012 © 2012 Fluke Corporation. Alle Produktbezeichnungen sind Marken der jeweiligen Unternehmen.
- Seite 2 Peripherieprodukte gelten als Einzelteile oder Zubehör. Die Garantie erstreckt sich ausschließlich auf den erstmaligen Käufer bzw. Endbenutzer eines von Fluke Networks autorisierten Einzelhändlers und gilt nicht für andere Produkte, die nach Ermessen von Fluke Networks unsachgemäß verwendet, verändert, vernachlässigt, verunreinigt, durch Unfälle beschädigt oder abnormalen Betriebsbedingungen oder einer unsachgemäßen Handhabung ausgesetzt wurden.
- Seite 3 SOFTWARE HINWEIS Dieses Produkt verwendet die Software freeRTOS v6.0.5. Weitere Informationen zu freeRTOS finden Sie unter http://www.freertos.org. Die Softwarelizenzvereinbarung und die Dateien mit dem Binär- und Quellcode für freeRTOS v6.0.5 sind auf der dem Produkt beiliegenden LinkRunner AT-CD enthalten. Copyright 2010 Real Time Engineering Ltd.
-
Seite 5: Inhaltsverzeichnis
Titel Seite Einleitung ....................................1 Registrieren des Produkts ..............................1 Fluke Networks-Wissensdatenbank ............................. 1 Kontaktaufnahme mit Fluke Networks ..........................2 Sicherheitsinformationen ..............................2 Auspacken ..................................... 3 LR-AT (1000er und 2000er Modelle) ..........................3 Reinigen des Testers ..............................3 Äußere Merkmale ................................. 4 Der HOME-Bildschirm (Startbildschirm) .......................... - Seite 6 LinkRunner AT 1000/2000 Network Auto-Tester Bedienungshandbuch AutoTest-Konfiguration ..............................12 PoE-Konfiguration ................................. 13 Verbindungskonfiguration ............................13 Allgemeine Konfiguration ............................. 14 Reflector-Konfiguration (LR-AT 2000-Modell) ......................14 LinkRunner-Informationen ............................15 Dateien verwalten ................................16 Werkseitige Standardeinstellungen wiederherstellen ....................17 Firmwareaktualisierung ..............................18 Übertragung gespeicherter Profile zu/von LinkRunner Manager ................19 Sprache einstellen ................................
- Seite 7 Liste der Abbildungen Abbildung Seite Äußere Merkmale ..............................4 Der HOME-Bildschirm (Startbildschirm) ......................6 Entfernen der Batterie............................7 Menü „Tools“................................ 11 Bildschirm „IP-Konfiguration“ ..........................11 Bildschirm „VLAN/MAC-Konfiguration“......................12 Bildschirm „AutoTest-Konfiguration“ ......................... 12 Bildschirm „PoE-Konfiguration“ .......................... 13 Bildschirm „Verbindungskonfiguration“ ......................13 Bildschirm „Allgemeine Konfiguration“...
- Seite 8 LinkRunner AT 1000/2000 Network Auto-Tester Bedienungshandbuch Kabeltestergebnisse ..............................21 TruePower deaktiviert, PoE AutoTest-Ergebnisse....................22 TruePower deaktiviert, PoE Switch-Ergebnisse ....................22 TruePower aktiviert, PoE AutoTest-Ergebnisse ....................23 TruePower aktiviert, PoE Switch-Ergebnisse ....................23 Switch-Ergebnisse bei Glasfaserverbindungen....................24...
-
Seite 9: Einleitung
übertragen und anzeigen. Die Fluke Networks-Wissensdatenbank enthält Antworten auf häufig gestellte Fragen zu Fluke Networks-Produkten LinkRunner AT 1000/2000 Network Auto-Tester wird im und schließt Informationen über Technologie und Verfahren Nachstehenden als LR-AT bezeichnet. für Netzwerk- und Kabeltests ein. Für den Zugriff auf die Wissensdatenbank www.flukenetworks.com... -
Seite 10: Kontaktaufnahme Mit Fluke Networks
LinkRunner AT 1000/2000 Network Auto-Tester Bedienungshandbuch Kontaktaufnahme mit Fluke Networks Sicherheitsinformationen www.flukenetworks.com Tabelle 1 beschreibt die an diesem Tester und in diesem Handbuch verwendeten Sicherheitssymbole. support@flukenetworks.com +1-425-446-4519 Tabelle 1. Sicherheitssymbole Australien: 61 (2) 8850-3333 oder 61 (3) 9329 0244 NICHT FÜR DEN ANSCHLUSS AN ÖFFENTLICHE... -
Seite 11: Auspacken
Auspacken Warnung WVorsichtshinweise Für alle Verbindungen die ordnungsgemäßen Den mitgelieferten Netzadapter nur zum Aufladen Anschlüsse und Kabel verwenden. der Batterie verwenden. Auspacken WWarnhinweise Der LinkRunner AT Tester wird mit dem unten aufgeführten Zubehör geliefert. Falls Teile fehlen oder beschädigt sind, Zur Vermeidung von Stromschlägen oder Verletzungen sofort den Fachhändler verständigen, bei dem das Produkt folgende Richtlinien einhalten:... -
Seite 12: Äußere Merkmale
LinkRunner AT 1000/2000 Network Auto-Tester Bedienungshandbuch Äußere Merkmale ffy01.eps Abbildung 1. Äußere Merkmale... - Seite 13 Äußere Merkmale O Ein/Aus-Taste. : Startet den aktuellen Test neu. : Speichert die aktuellen Messdaten in einer Berichtsdatei, die in die Trifft eine Auswahl auf dem Bildschirm. LinkRunner Manager-PC-Anwendung übertragen und angezeigt/gedruckt werden kann. Zeigt den vorherigen Bildschirm an. ...
-
Seite 14: Der Home-Bildschirm (Startbildschirm)
LinkRunner AT 1000/2000 Network Auto-Tester Bedienungshandbuch Der HOME-Bildschirm (Startbildschirm) Switch: Zeigt die angegebene und die aktuelle Verbindung, die PoE-Messdaten, dem nächsten Switch mit dem Namen, den Typ, die IP-Adresse, den Anschluss, den Slot und die VLAN-Informationen an. Cable: Wenn das Kabel nicht terminiert oder an einen... -
Seite 15: Aufladen Der Batterie Und Batterielebensdauer
Aufladen der Batterie und Batterielebensdauer Zeigt den Verbindungstyp an: PoE , 802.1x Glasfaser . Bei 802.1x zeigt ein grünes Schloss an, dass die Authentifizierung erfolgreich war, gelb bedeutet, dass sie nicht erforderlich ist, ein rotes geschlossenes Schlosssymbol zeigt an, dass die Authentifizierung fehlgeschlagen ist. -
Seite 16: Häufig Gestellte Fragen, Die Lr-At Lösen Kann
LinkRunner AT 1000/2000 Network Auto-Tester Bedienungshandbuch Häufig gestellte Fragen, die LR-AT F > Ist dieses Kabel an etwas angeschlossen? A > Switch auswählen, um ein offenes Kabel, eine lösen kann aktive Verbindung, ein stromloses Netzwerkgerät oder Zuerst ein RJ-45- oder Glasfaserkabel (letzteres nur für Telefonspannung zu ermitteln. - Seite 17 Häufig gestellte Fragen, die LR-AT lösen kann F > Besteht eine Netzwerkverbindung? F > Kann das Gerät für Durchsatztests verwendet werden? A > AutoTest auswählen, um wichtige Netzwerkgeräte A > Das Tool Reflector (Einrichtung unter Tools - nur (DHCP, DNS, Router) zu überprüfen. für das LR-AT 2000-Modell verfügbar) verwenden.
-
Seite 18: Speichern Eines Berichts
LinkRunner AT 1000/2000 Network Auto-Tester Bedienungshandbuch Speichern eines Berichts Hinweis Berichtsnamen können aus bis zu 12 Zeichen Sie können die aktuellen Messdaten, die der Tester bestehen. Die Erweiterung „LRS“ wird angehängt, gesammelt hat, in einem Bericht speichern, der über wenn die Datei über die LinkRunner Manager-PC- die LinkRunner Manager-PC-Anwendung angezeigt Anwendung auf Ihrem PC gespeichert wird. -
Seite 19: Einrichten Des Testers
Einrichten des Testers Einrichten des Testers IP-Konfiguration Tools > IP-Configuration auswählen. Um die Einstellungen auf dem Tester zu ändern, Tools auf dem Startbildschirm auswählen. ffy40.bmp Abbildung 5. Bildschirm „IP-Konfiguration“ ffy23.bmp In diesem Bildschirm können Sie eine IPv4-Adresse Abbildung 4. Menü „Tools“ eingeben oder eine DHCP-Adresse (Standard) verwenden. -
Seite 20: Vlan/Mac-Konfiguration
LinkRunner AT 1000/2000 Network Auto-Tester Bedienungshandbuch VLAN/MAC-Konfiguration AutoTest-Konfiguration Tools > VLAN/MAC-Configuration auswählen. Tools > AutoTest-Configuration auswählen. ffy41.bmp ffy42.bmp Abbildung 6. Bildschirm „VLAN/MAC-Konfiguration“ Abbildung 7. Bildschirm „AutoTest-Konfiguration“ In diesem Bildschirm können Sie die VLAN-IP und die In diesem Bildschirm können Sie Adressen von bis zu zehn zugehörige Prioritätsstufe aktivieren und eingeben. -
Seite 21: Poe-Konfiguration
Einrichten des Testers PoE-Konfiguration Verbindungskonfiguration Tools > PoE-Configuration auswählen. Tools > Connect Configuration auswählen. ffy43.bmp ffy34.bmp Abbildung 9. Bildschirm „Verbindungskonfiguration“ Abbildung 8. Bildschirm „PoE-Konfiguration“ In diesem Bildschirm können Sie die 802.1x-Authentifizierung PoE ist standardmäßig deaktiviert. In diesem Bildschirm aktivieren und die Geschwindigkeit/Duplex festlegen. können Sie die PoE-Erkennung aktivieren/deaktivieren, TruePower aktivieren und die Erkennungsklasse festlegen. -
Seite 22: Allgemeine Konfiguration
Allgemeine Konfiguration Reflector-Konfiguration (LR-AT 2000-Modell) Tools > General Configuration auswählen. In diesem Bildschirm wird der LR-AT 2000 für den Remote- Zugriff auf Fluke Networks EtherScope Network Assistant, MetroScope Service Provider und die Durchsatztests von OptiView Analyzer konfiguriert. Hinweis Der LR-AT 2000 kann Jumbo-Framegrößen von bis zu 9600 Byte wiedergeben. -
Seite 23: Linkrunner-Informationen
Einrichten des Testers Configure auswählen. Hinweis Andere Reflector-Einstellungen können unerwünschten Verkehr in Ihrem Netzwerk verursachen. LinkRunner-Informationen Tools > LinkRunner-Information auswählen. In diesem Bildschirm werden folgende LR-AT- Produktinformationen angezeigt: Seriennummer: Die Seriennummer ist auch unter dem Batteriepack angegeben. ffy33.bmp Abbildung 12. Bildschirm für ... -
Seite 24: Dateien Verwalten
LinkRunner AT 1000/2000 Network Auto-Tester Bedienungshandbuch Laden eines Profils Tools > Manage files auswählen. Load Profile auswählen. In der Liste ein Profil auswählen. Speichern eines Profils Tools > Manage files auswählen. Save Profile auswählen. Die aktuelle Einstellung wird nun unter dem Profilnamen gespeichert, der unten im Bildschirm angezeigt wird. -
Seite 25: Werkseitige Standardeinstellungen Wiederherstellen
Einrichten des Testers Werkseitige Standardeinstellungen Den Ordner Report oder Profile markieren. wiederherstellen Die Datei hervorheben und dann drücken. Um den Dateinamen zu bearbeiten, Edit drücken. Stellt Konfigurationsänderungen an den folgenden werksseitigen LinkRunner AT-Standardeinstellungen wieder Um Zeichen innerhalb des Dateinamens zu löschen, her. -
Seite 26: Firmwareaktualisierung
Firmwareaktualisierung der Aktualisierungsdatei leer. Nach Abschluss der Aktualisierung den Tester neu starten. Die LinkRunner-Firmware-Aktualisierungsdatei von der Website von Fluke Networks herunterladen, oder Fluke Vorsicht Networks kontaktieren, um die Aktualisierung anderweitig anzufordern. Die Datei auf der Festplatte Während der Aktualisierung den LinkRunner nicht speichern. -
Seite 27: Übertragung Gespeicherter Profile Zu/Von Linkrunner Manager
Verwenden von AutoTest, Switch und Kabeltest Übertragung gespeicherter Profile zu/von Sprache einstellen LinkRunner Manager So ändern Sie die Sprache, die in allen Bildschirmen angezeigt wird Mit LinkRunner Manager können Sie die auf dem Tester gespeicherten Profile anzeigen und konfigurieren. So Tools >... -
Seite 28: Bildschirm „Autotest-Ergebnisse
LinkRunner AT 1000/2000 Network Auto-Tester Bedienungshandbuch Der nächste Switch wird ermittelt und der zugehörige Name, Anschluss, die VLAN-ID, das Modell und die IP-Adresse werden angezeigt. Dann werden die DHCP-Serverinformationen angezeigt. Anschließend werden das Gateway und die DNS-Server zusammen mit den Zielgeräten angezeigt. -
Seite 29: Verwenden Des Tests Für Den Nächsten Switch
Ein offenes Kabel (nicht terminiert) an den oberen LR-AT RJ-45-Anschluss anschließen und die Länge messen. Ein nicht terminiertes Kabel kann auch mit einem Fluke Networks IntelliTone-Tester und der Tone-Funktion ermittelt werden. Ein Kabel an den oberen LR-AT RJ-45-Anschluss anschließen und Tone auswählen. -
Seite 30: Verwenden Der Poe-Funktion
LinkRunner AT 1000/2000 Network Auto-Tester Bedienungshandbuch Verwenden der PoE-Funktion PoE ist standardmäßig deaktiviert. Um PoE zu aktivieren, Tools > PoE Configuration auswählen und Enable PoE auswählen. Die Klasse auswählen, die überprüft werden soll. Wenn Sie den LR-AT 2000 gekauft haben, können Sie die Klasse mit TruePower testen. -
Seite 31: Verwenden Der Reflector-Funktion (Nur Lr-At 2000)
Verwenden von AutoTest, Switch und Kabeltest Verwenden der Reflector-Funktion (nur LR-AT 2000) Mithilfe der Reflector-Funktion kann der LR-AT 2000 als Remote-Gerät für Fluke Networks EtherScope Network Assistant, MetroScope Service Provider und die Durchsatztests von OptiView Analyzer verwendet werden. Informationen zur Einrichtung dieser Funktion finden Sie im Abschnitt zur Reflector-Konfiguration auf Seite 14. -
Seite 32: Wartung
Zur Vermeidung von Feuer, Stromschlag, Verletzungen oder Beschädigungen des Testers folgende Richtlinien einhalten: Das Gehäuse nicht öffnen. Es können keine Teile im Innern des Gehäuses repariert oder ersetzt werden. Nur Ersatzteile verwenden, die von Fluke Networks genehmigt sind. -
Seite 33: Optionen Und Zubehör
AirCheck Wi-Fi Tester auf. Eine vollständige Liste der Optionen und des Zubehörs finden Sie auf der Fluke Networks-Website unter www.flukenetworks.com. Tabelle 2. Optionen und Zubehör Option oder Zubehör Fluke Networks-Modellnummer Lithium-Ion-Batteriepack für den Link Runner Tester. WBP-LION Adapter/Ladegerät für Anschluss an einen Kfz-Zigarettenanzünder MS-Auto-Chg Netzadapter/Ladegerät, universal, 120-240 V Wechselspannung... -
Seite 34: Spezifikationen
LinkRunner AT 1000/2000 Network Auto-Tester Bedienungshandbuch Spezifikationen Umweltspezifikationen Tabelle 3. Umweltspezifikationen Betriebstemperatur 0 ºC bis +45 ºC Hinweis Die Batterie wird nicht aufgeladen, wenn die Innentemperatur des Testers 45 ºC übersteigt. Relative Luftfeuchtigkeit, Betrieb 90 % (50 ºF bis 95 ºF; 10 ºC bis 35 ºC) (% RH ohne Kondensation) 75 % (95 ºF bis 113 ºF;... -
Seite 35: Allgemeine Spezifikationen
Spezifikationen Allgemeine Spezifikationen Tabelle 4. Allgemeine Spezifikationen Medienzugriff 10BASE-T, 100BASE-TX, 1000BASE-T (IEEE -802,3) und PoE (IEEE 802.3af) Kabeltest Paarlängen, Opens, Shorts, Splits, gekreuzt, gerade, Kabel-ID Tongenerator IntelliTone digitales Tonsignal: [500 KHz]; analoge Tonsignale: [400 Hz, 1 kHz] RJ45-Kupferanschluss Anschlüsse 1000BASE-X Glasfaser-Adapteranschluss (nur 2000) Abmessungen 8,9 cm x 19,8 cm x 4,8 cm Gewicht... -
Seite 36: Linkrunner Manager-Software
LinkRunner AT 1000/2000 Network Auto-Tester Bedienungshandbuch LinkRunner Manager-Software Tabelle 5. LinkRunner Manager-Software Unterstütztes Betriebssystem Windows Vista, Windows XP, Windows 7 Prozessor 400 MHz Pentium oder vergleichbarer Prozessor (Minimum); 1 GHz Pentium oder vergleichbarer Prozessor (empfohlen) 96 MB (Minimum); 256 MB (empfohlen) Festplatte Bis zu 500 MB verfügbarer Speicherplatz kann erforderlich sein...
