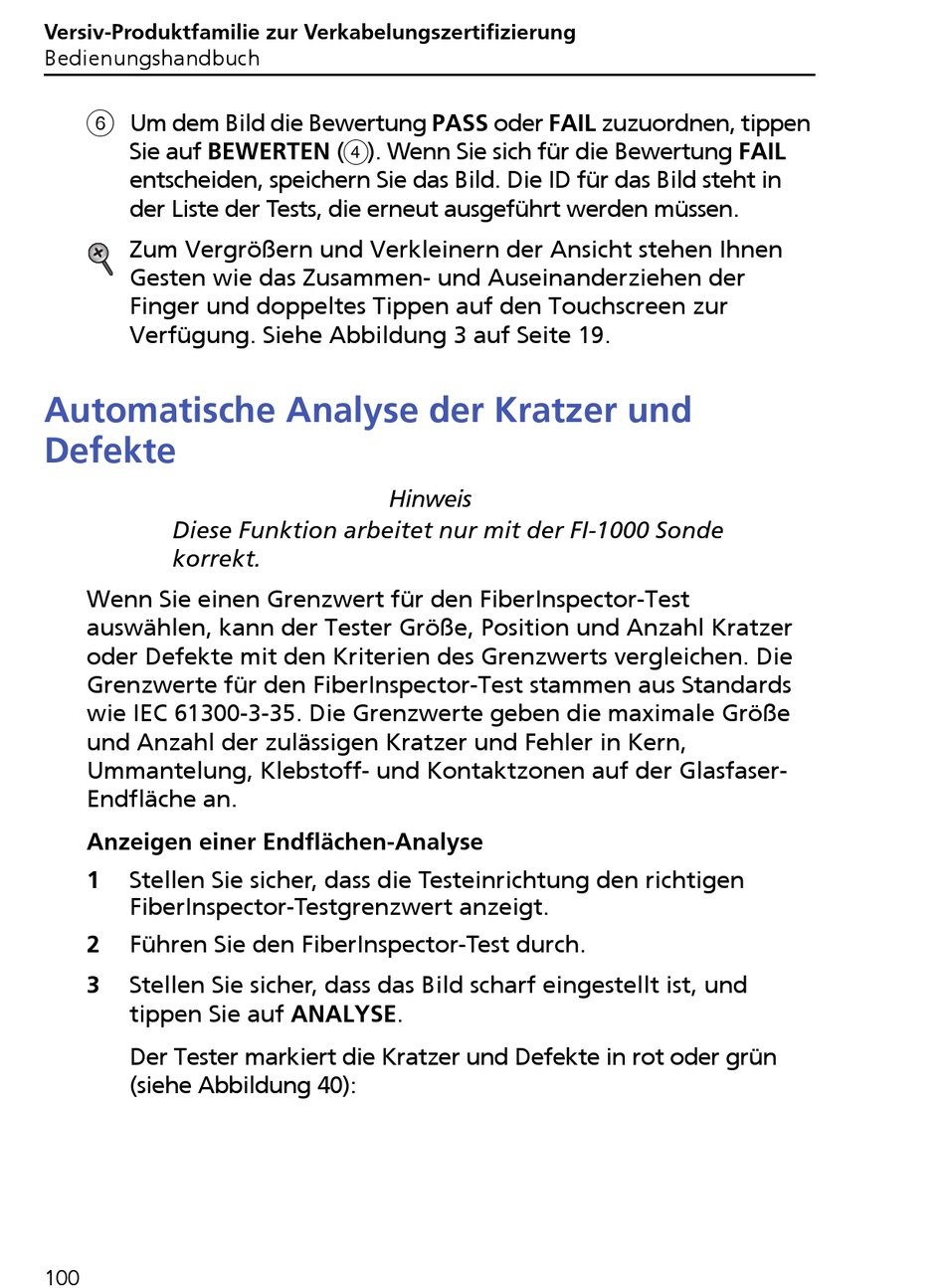

Um dem Bild die Bewertung PASS oder FAIL zuzuordnen, tippen
Sie auf BEWERTEN (). Wenn Sie sich für die Bewertung FAIL
entscheiden, speichern Sie das Bild. Die ID für das Bild steht in
der Liste der Tests, die erneut ausgeführt werden müssen .
Zum Vergrößern und Verkleinern der Ansicht stehen Ihnen
Gesten wie das Zusammen- und Auseinanderziehen der
Finger und doppeltes Tippen auf den Touchscreen zur
Verfügung. Siehe Abbildung 3 auf Seite 19.
Automatische Analyse der Kratzer und
Defekte
Diese Funktion arbeitet nur mit der FI-1000 Sonde
korrekt.
Wenn Sie einen Grenzwert für den FiberInspector-Test
auswählen, kann der Tester Größe, Position und Anzahl Kratzer
oder Defekte mit den Kriterien des Grenzwerts vergleichen. Die
Grenzwerte für den FiberInspector-Test stammen aus Standards
wie IEC 61300-3-35. Die Grenzwerte geben die maximale Größe
und Anzahl der zulässigen Kratzer und Fehler in Kern,
Ummantelung, Klebstoff- und Kontaktzonen auf der Glasfaser-
Endfläche an.
Anzeigen einer Endflächen-Analyse
1
Stellen Sie sicher, dass die Testeinrichtung den richtigen
FiberInspector-Testgrenzwert anzeigt.
2
Führen Sie den FiberInspector-Test durch.
3
Stellen Sie sicher, dass das Bild scharf eingestellt ist, und
tippen Sie auf ANALYSE.
Der Tester markiert die Kratzer und Defekte in rot oder grün
(siehe Abbildung 40):
