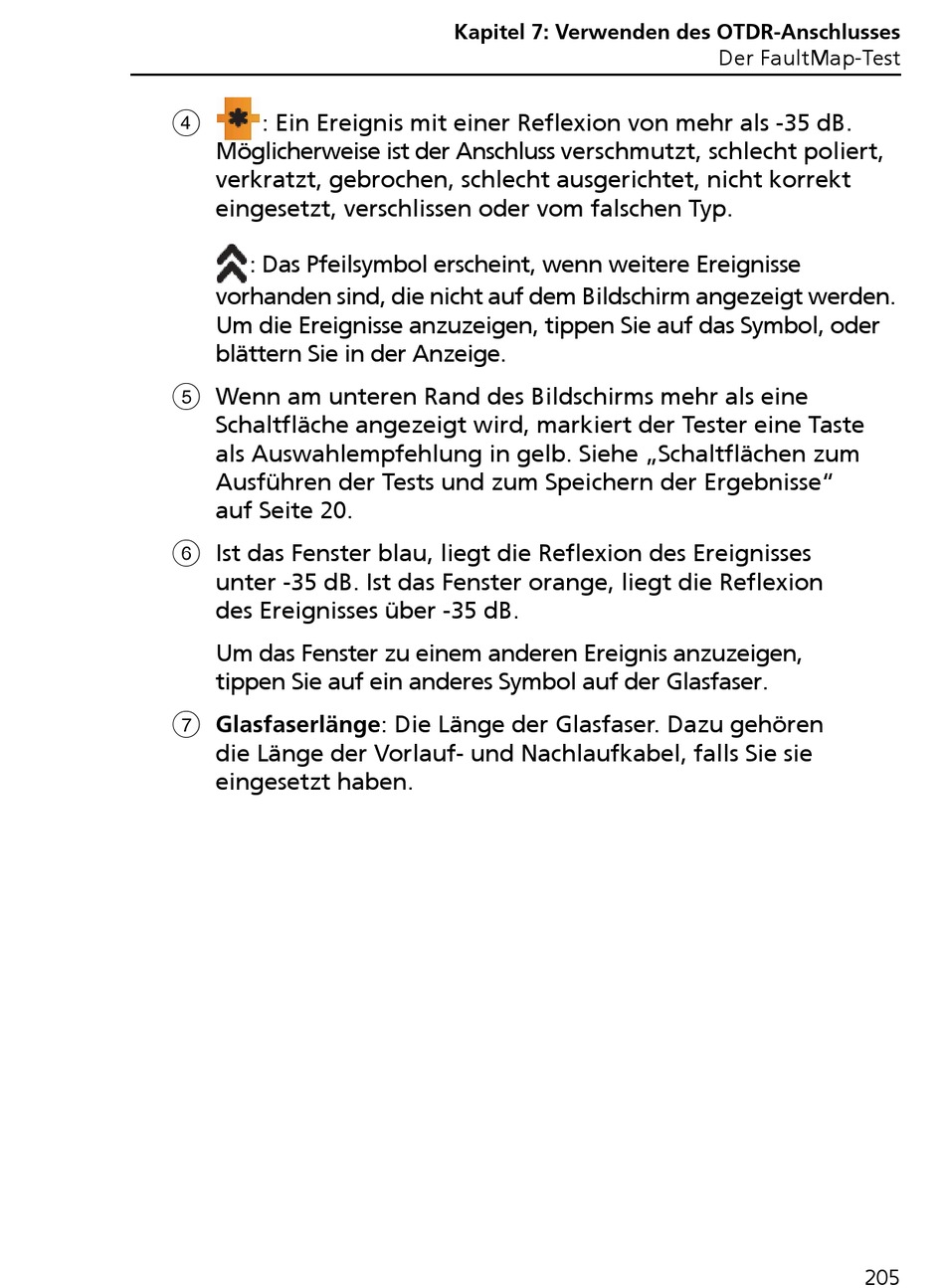

: Ein Ereignis mit einer Reflexion von mehr als -35 dB.
Möglicherweise ist der Anschluss verschmutzt, schlecht poliert,
verkratzt, gebrochen, schlecht ausgerichtet, nicht korrekt
eingesetzt, verschlissen oder vom falschen Typ.
: Das Pfeilsymbol erscheint, wenn weitere Ereignisse
vorhanden sind, die nicht auf dem Bildschirm angezeigt werden.
Um die Ereignisse anzuzeigen, tippen Sie auf das Symbol, oder
blättern Sie in der Anzeige.
Wenn am unteren Rand des Bildschirms mehr als eine
Schaltfläche angezeigt wird, markiert der Tester eine Taste
als Auswahlempfehlung in gelb. Siehe „Schaltflächen zum
Ausführen der Tests und zum Speichern der Ergebnisse"
auf Seite 20.
Ist das Fenster blau, liegt die Reflexion des Ereignisses
unter -35 dB. Ist das Fenster orange, liegt die Reflexion
des Ereignisses über -35 dB.
Um das Fenster zu einem anderen Ereignis anzuzeigen,
tippen Sie auf ein anderes Symbol auf der Glasfaser.
Glasfaserlänge: Die Länge der Glasfaser. Dazu gehören
die Länge der Vorlauf- und Nachlaufkabel, falls Sie sie
eingesetzt haben.
Kapitel 7: Verwenden des OTDR-Anschlusses
Der FaultMap-Test
205
