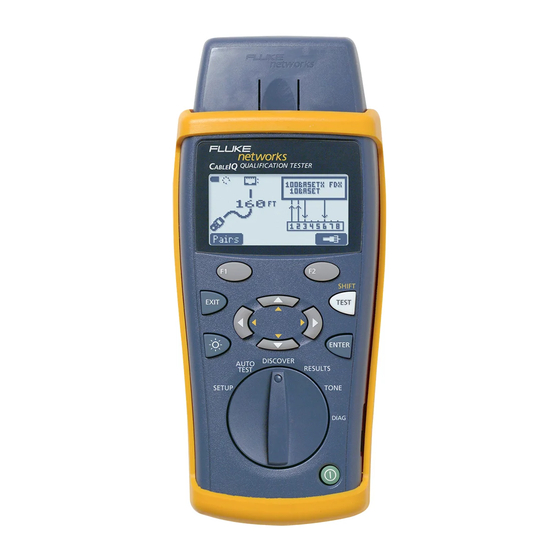

- Seite 1 CableIQ Qualification Tester Erste Schritte PN 2113427 (German) January 2005, Rev. 3 9/2018 © 2005, 2007, 2015, 2018 Fluke Corporation All product names are trademarks of their respective companies.
- Seite 2 Zeitraum von einem Jahr ab Kaufda- tum frei von Material- und Fertigungsdefekten sein werden, sofern nicht hier anders festgelegt. Das CableIQ-Wiremap-Adapter hat auch eine Garantie von einem Jahr ab Kaufdatum. Die Garantiedauer für Teile, Zubehör, Produktreparaturen und Service beträgt 90 Tage, sofern nicht anders vermerkt.
- Seite 3 CableIQ Qualification Tester Zugriff auf das Bedienungshandbuch Diese Anleitung bietet allgemeine Informationen und erste Schritte zur Verwendung des Testers. Das CableIQ Qualification Tester Bedienungshandbuch auf der Fluke Networks-Website enthält die folgenden Informationen. WSicherheit Warnung Zur Vermeidung von Feuer, Stromschlag oder Verletzungen folgende Richtlinien einhalten: •...
-
Seite 4: Setzen Der Benutzereinstellungen
CableIQ Erste Schritte Setzen der Benutzereinstellungen Den Drehschalter auf SETUP drehen, dann zum Auswählen einer Einstellung verwenden. • Benutzerinformationen: Die drei Zeilen Text werden mit gespeicherten Autotests gespeichert. • m: Auswahl einer Sprache für die Sprache / ft Anzeige. -
Seite 5: Anschlüsse Für Verkabelungstests
Wiremap-Adapter oder eine Remote-ID-Suchhilfe an das Ende der Verkabelung angeschlossen werden. Wenn während eines Autotests am nahen oder fernen Ende Rangierkabel verwendet werden, empfiehlt Fluke Networks für diese Rangierkabel eine Länge von mindestens Anschließen an eine Datenverbindung AYB10 Anschluss an eine Bustopologie... - Seite 6 CableIQ Erste Schritte Anschluss an eine Sterntopologie AYB12 Anschluss an Koaxialkabel AYB34...
- Seite 7 Ergebnissymbole Ergebnissymbole Die Symbole unten erscheinen auf Autotest- und Discover-Bildschirmen. Die Verkabelung qualifiziert für die Anwendung. Die Verkabelung qualifiziert nicht für die Anwendung. Die Ergebnisse sind ausschließlich für Informationszwecke gedacht und nicht für Qualifikation. Die Verkabelung kann nicht vollständig für die Anwendung qualifiziert werden, da die Wiremap-Ergebnisse unvollständig sind (Wiremap-Adapter...
- Seite 8 CableIQ Erste Schritte Erkennen von Verkabelungseigenschaften Der Discover-Modus dient zum schnellen Prüfen von Wiremaps, Messen von Länge und Bestimmen, ob die Verkabelung mit einem Netzwerkanschluss, Videogerät oder Telefon verbunden ist. Den Drehschalter auf DISCOVER drehen, dann an paarverdrillte Kabel oder 75 Koaxialkabel mit oder ohne Wiremap-Adapter am fernen Ende anschließen.
- Seite 9 Erkennen von Verkabelungseigenschaften Erkennungsmodus auf einem Anschluss AYB48 Erkennungsmodus auf Koaxialkabel mit Adapter AYB50 Erkennungsmodus auf Koaxialkabel, angeschlossen an ein Gerät AYB35...
-
Seite 10: Qualifizieren Von Verkabelung Mit Autotest
CableIQ Erste Schritte Erkennungsmodus mit MultiMap Prüft Wiremaps von mehreren Telefonsteckdosen, die in einer Stern- oder Bustopologie verbunden sind. AYB07 Qualifizieren von Verkabelung mit Autotest Der Autotest bestimmt, ob die Verkabelung eine bestimmte Anwendung unterstützt. Autotest- Ergebnisse können gespeichert werden, um eine Installation zu dokumentieren. -
Seite 11: Verwenden Des Toners/Signalgebers
Autotest-Ergebnisse für paarverdrillte Kabel AYB14 Verwenden des Toners/Signalgebers Den Drehschalter auf TONE drehen, dann eine Tonfunktion auswählen. Die zwei IntelliTone ™- Funktionen funktionieren mit einem Fluke Networks IntelliTone Probe/Empfänger Die übrigen vier analogen Töne können von den meisten Empfängern erkannt werden. AYB06... -
Seite 12: Anschlusslicht Blinken
CableIQ Erste Schritte Anschlusslicht blinken Mit der Funktion Anschlusslicht blinken kann bestimmt werden, welches Kabel an welchem Anschluss eines Netzwerk-Hub oder -Switch angeschlossen ist. Der analoge Toner des Testers ist ebenfalls aktiviert, wenn die Anschlusslicht-Funktion aktiviert ist. Den Drehschalter auf DIAG drehen, dann Anschlusslicht blinken auswählen. -
Seite 13: Prüfen Der Kontinuität
Prüfen der Kontinuität Prüfen der Kontinuität Mit der Kontinuitätsfunktion kann über einen 8- poligen Modulstecker oder Koaxialanschluss auf offene Schaltungen und Kurzschlüsse geprüft werden. Den Drehschalter auf DIAG drehen. verwenden, um Kontinuität zu markieren und dann oder ... -
Seite 14: Verwenden Des Kontinuitäts-Toners/Signalgebers
CableIQ Erste Schritte Verwenden des Kontinuitäts-Toners/ Signalgebers Den Drehschalter auf DIAG drehen, dann Kontinuität auswählen. Ton und Rhythmus des Piepsers werden mit abnehmendem Widerstand erhöht. AYB38 Orten von Nebensprech- und Impedanzfehlern Mit den Funktionen Nebensprechfehler finden und Impedanzfehler finden können Kabelpaare schnell auf Nebensprech- und Impedanzfehler auf paarverdrillter Verkabelung geprüft werden. -
Seite 15: Testen Von Lautsprecherkabeln
Testen von Lautsprecherkabeln Testen von Lautsprecherkabeln Der Lautsprechertest erzeugt akustische Signale zum Testen der Verdrahtung und Phase von installierten paarverdrillten Lautsprecherkabeln. Den Drehschalter auf DIAG drehen, dann Lautsprechertest auswählen. AYB39 4-Klemmen-Prüfleitung: Paar 1,2: grün Paar 4,5: blau Paar 3,6: orange Paar 7,8: braun... -
Seite 16: Ersetzen Der Batterien
Kontaktaufnahme mit Fluke Networks www.flukenetworks.com/support info@flukenetworks.com +31-(0) 40 2675 600, 1-800-283-5853, +1-425-446-5500 Fluke Networks 6920 Seaway Boulevard, MS 143F Everett WA 98203 USA Fluke Networks verfügt weltweit über Niederlassungen in mehr als 50 Ländern. Weitere Kontaktinformationen finden Sie auf unserer Website.
