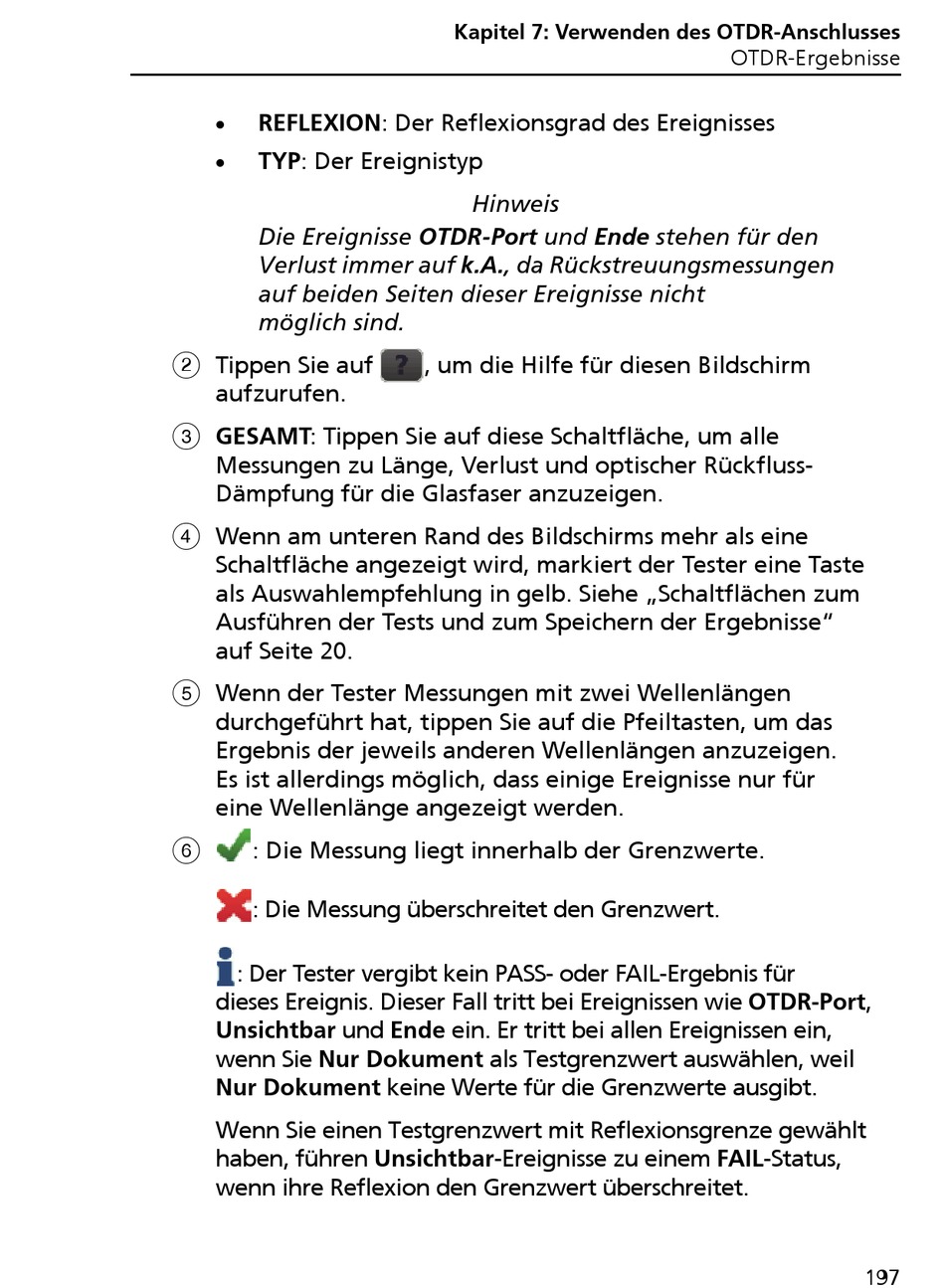

REFLEXION: Der Reflexionsgrad des Ereignisses
TYP: Der Ereignistyp
Die Ereignisse OTDR-Port und Ende stehen für den
Verlust immer auf k.A., da Rückstreuungsmessungen
auf beiden Seiten dieser Ereignisse nicht
möglich sind.
Tippen Sie auf
aufzurufen.
GESAMT: Tippen Sie auf diese Schaltfläche, um alle
Messungen zu Länge, Verlust und optischer Rückfluss-
Dämpfung für die Glasfaser anzuzeigen.
Wenn am unteren Rand des Bildschirms mehr als eine
Schaltfläche angezeigt wird, markiert der Tester eine Taste
als Auswahlempfehlung in gelb. Siehe „Schaltflächen zum
Ausführen der Tests und zum Speichern der Ergebnisse"
auf Seite 20.
Wenn der Tester Messungen mit zwei Wellenlängen
durchgeführt hat, tippen Sie auf die Pfeiltasten, um das
Ergebnis der jeweils anderen Wellenlängen anzuzeigen.
Es ist allerdings möglich, dass einige Ereignisse nur für
eine Wellenlänge angezeigt werden.
: Die Messung liegt innerhalb der Grenzwerte.
: Die Messung überschreitet den Grenzwert.
: Der Tester vergibt kein PASS- oder FAIL-Ergebnis für
dieses Ereignis. Dieser Fall tritt bei Ereignissen wie OTDR-Port,
Unsichtbar und Ende ein. Er tritt bei allen Ereignissen ein,
wenn Sie Nur Dokument als Testgrenzwert auswählen, weil
Nur Dokument keine Werte für die Grenzwerte ausgibt.
Wenn Sie einen Testgrenzwert mit Reflexionsgrenze gewählt
haben, führen Unsichtbar-Ereignisse zu einem FAIL-Status,
wenn ihre Reflexion den Grenzwert überschreitet.
Kapitel 7: Verwenden des OTDR-Anschlusses
Hinweis
, um die Hilfe für diesen Bildschirm
OTDR-Ergebnisse
197
