MicroScanner Cable Verifier
Bedienungshandbuch
Verwendung Wiremap-Adapter und
Remote-ID-Suchhilfe
Wenn paarverdrillte Kabel mit dem Standard-Wiremap-
Universaladapter
Adapter oder optionalen Remote-ID-Suchhilfen
(8-polig und 4-polig)
abgeschlossen werden, kann der Tester alle Typen von
Wiremap-Fehlern erkennen. Ohne Abschluss dieser Art
kann der Tester gekreuzte Drähte oder gekreuzte Paare
nicht erkennen. Für ein Drahtpaar mit offenem Draht ist ein
Remote-ID-
Abschluss erforderlich, um zu erkennen, welcher Draht
Suchhilfe
offen ist. Ohne Abschluss zeigt der Tester beide Drähte
offen an.
8-poliges oder
4-poliges
Bei Verwendung mehrerer Remote-ID-Suchhilfen können
Rangierkabel
einzelne Verbindungen an Rangierfeldern identifiziert
werden. Der Tester zeigt die Nr. der am fernen Ende des
egk15.eps
Kabels angeschlossenen Suchhilfe an, siehe Seite 23.

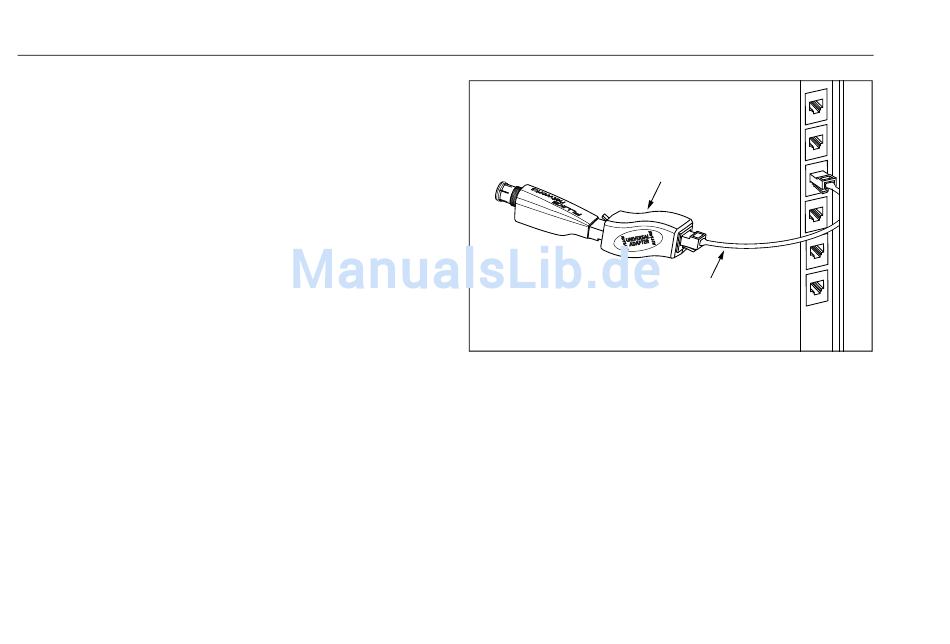

Abbildung 4. Anschließen einer Remote-ID-Suchhilfe an
einen modularen Stecker in einem geschlossenen
Um eine Remote-ID-Suchhilfe an einen modularen Stecker Bereich oder an einen RJ11-Stecker
(RJ) in einem geschlossenen Bereich oder einen 4-poligen
modularen Stecker (RJ11) anzuschließen, den optionalen
Universaladapter und ein Rangierkabel verwenden, siehe
Seite Abbildung 4.
10
