Versiv-Produktfamilie zur Verkabelungszertifizierung
Bedienungshandbuch

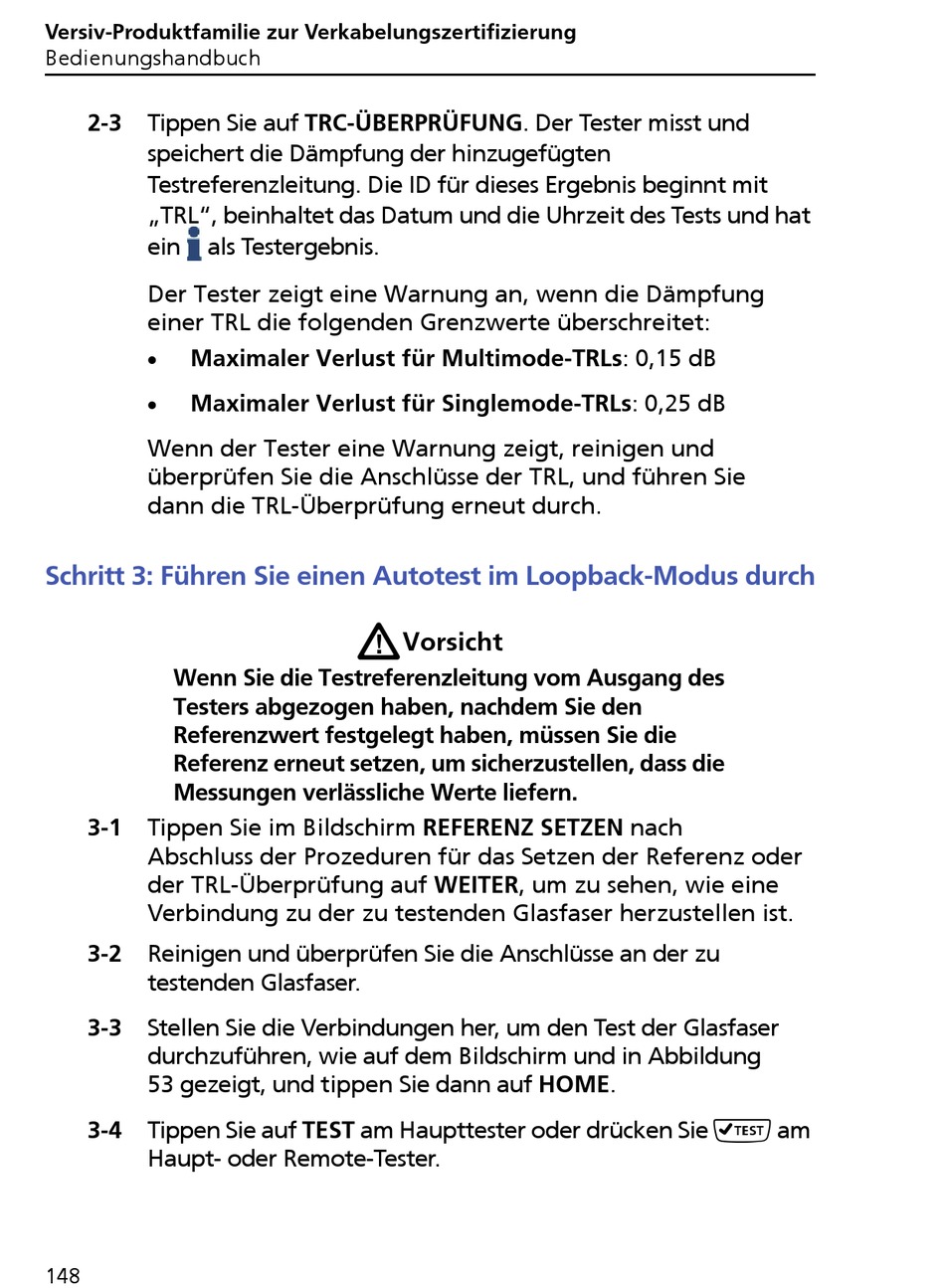

2-3
Tippen Sie auf TRC-ÜBERPRÜFUNG. Der Tester misst und
speichert die Dämpfung der hinzugefügten
Testreferenzleitung. Die ID für dieses Ergebnis beginnt mit
„TRL", beinhaltet das Datum und die Uhrzeit des Tests und hat
ein
als Testergebnis.
Der Tester zeigt eine Warnung an, wenn die Dämpfung
einer TRL die folgenden Grenzwerte überschreitet:
Maximaler Verlust für Multimode-TRLs: 0,15 dB
Maximaler Verlust für Singlemode-TRLs: 0,25 dB
Wenn der Tester eine Warnung zeigt, reinigen und
überprüfen Sie die Anschlüsse der TRL, und führen Sie
dann die TRL-Überprüfung erneut durch.
Schritt 3: Führen Sie einen Autotest im Loopback-Modus durch
Wenn Sie die Testreferenzleitung vom Ausgang des
Testers abgezogen haben, nachdem Sie den
Referenzwert festgelegt haben, müssen Sie die
Referenz erneut setzen, um sicherzustellen, dass die
Messungen verlässliche Werte liefern.
3-1
Tippen Sie im Bildschirm REFERENZ SETZEN nach
Abschluss der Prozeduren für das Setzen der Referenz oder
der TRL-Überprüfung auf WEITER, um zu sehen, wie eine
Verbindung zu der zu testenden Glasfaser herzustellen ist.
3-2
Reinigen und überprüfen Sie die Anschlüsse an der zu
testenden Glasfaser.
3-3
Stellen Sie die Verbindungen her, um den Test der Glasfaser
durchzuführen, wie auf dem Bildschirm und in Abbildung
53 gezeigt, und tippen Sie dann auf HOME.
3-4
Tippen Sie auf TEST am Haupttester oder drücken Sie am
Haupt- oder Remote-Tester.
148
