Kapitel 2: Zertifizieren Einer Twisted Pair-Verkabelung Twisted Pair-Autotestergebnisse; Pass*/Fail*-Ergebnisse - Fluke Networks Versiv Bedienungshandbuch

Inhaltsverzeichnis

Werbung

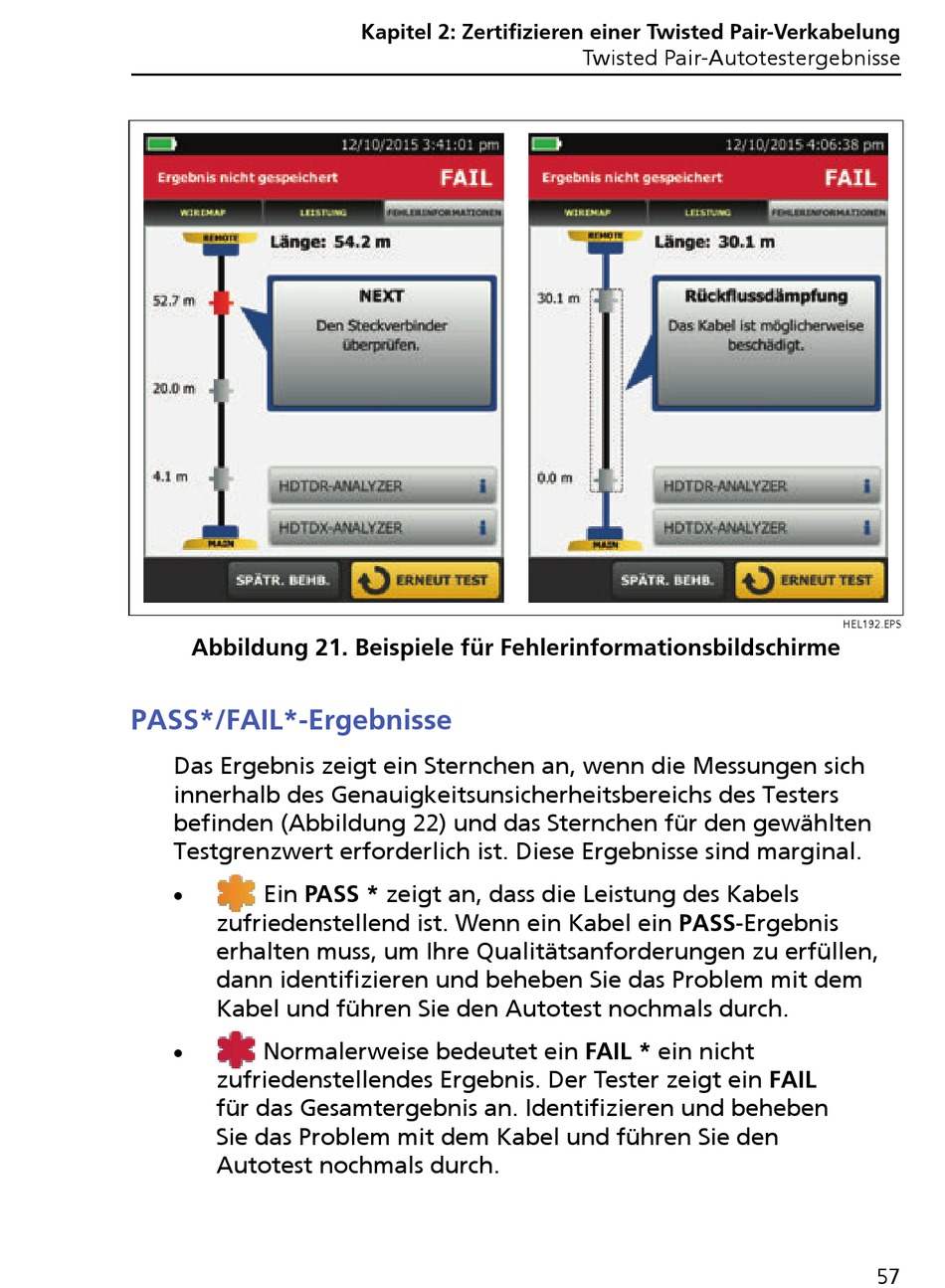

Abbildung 21. Beispiele für Fehlerinformationsbildschirme

PASS*/FAIL*-Ergebnisse

Das Ergebnis zeigt ein Sternchen an, wenn die Messungen sich
innerhalb des Genauigkeitsunsicherheitsbereichs des Testers
befinden (Abbildung 22) und das Sternchen für den gewählten
Testgrenzwert erforderlich ist. Diese Ergebnisse sind marginal.
Ein PASS * zeigt an, dass die Leistung des Kabels
zufriedenstellend ist. Wenn ein Kabel ein PASS-Ergebnis
erhalten muss, um Ihre Qualitätsanforderungen zu erfüllen,
dann identifizieren und beheben Sie das Problem mit dem
Kabel und führen Sie den Autotest nochmals durch.
Normalerweise bedeutet ein FAIL * ein nicht
zufriedenstellendes Ergebnis. Der Tester zeigt ein FAIL
für das Gesamtergebnis an. Identifizieren und beheben
Sie das Problem mit dem Kabel und führen Sie den
Autotest nochmals durch.
Kapitel 2: Zertifizieren einer Twisted Pair-Verkabelung
Twisted Pair-Autotestergebnisse
HEL192.EPS
57
