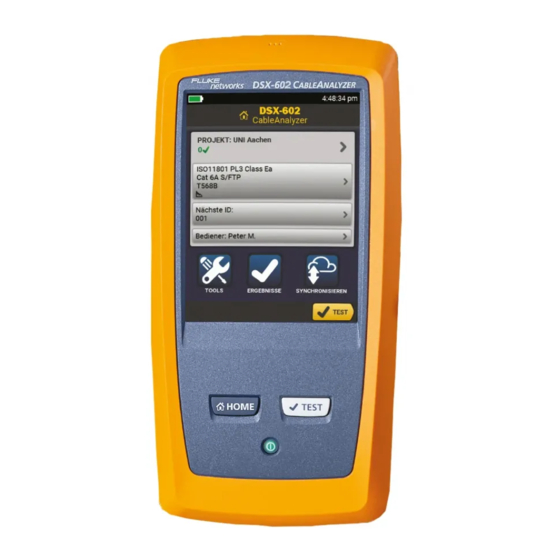

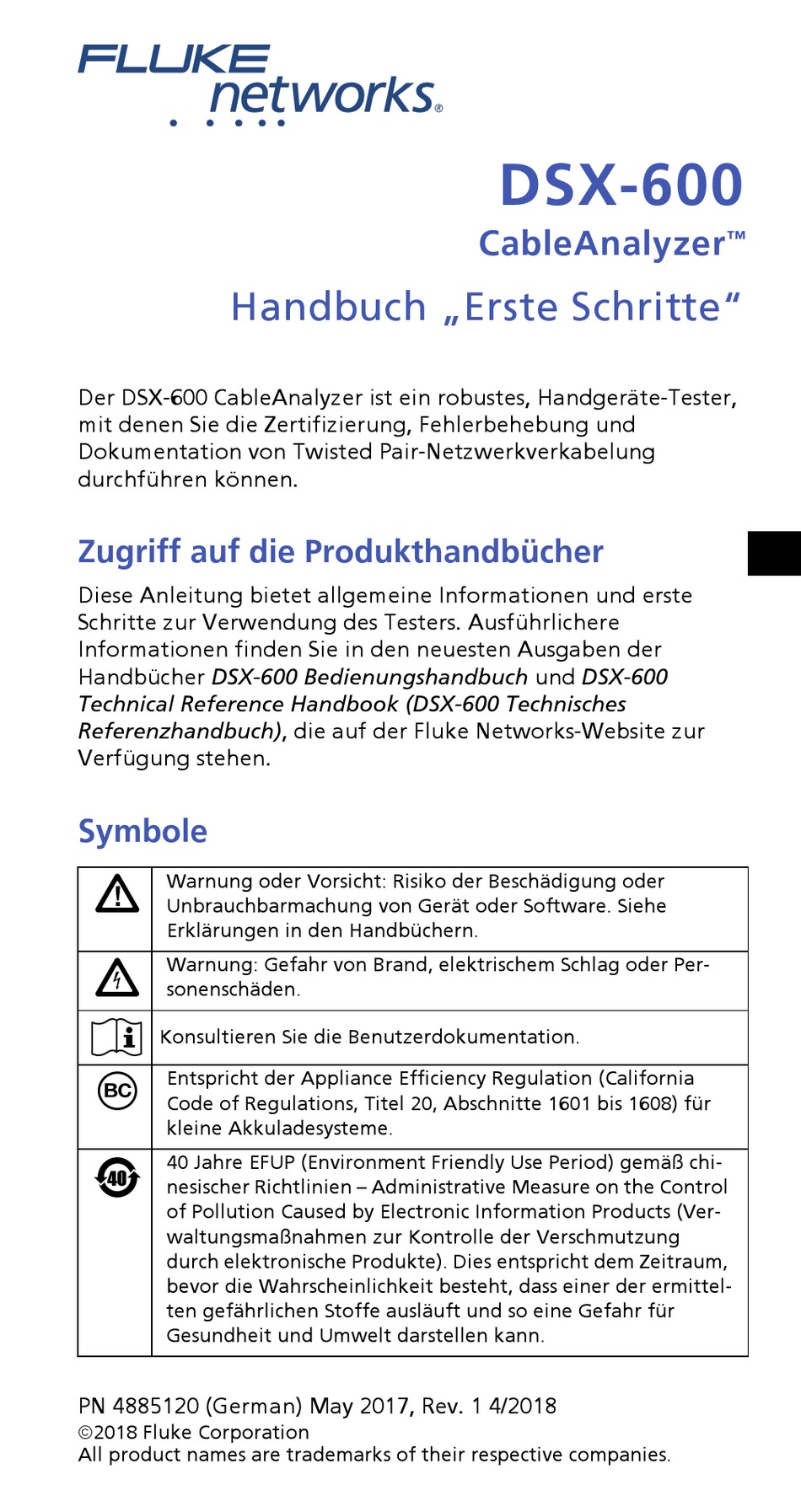

Der DSX-600 CableAnalyzer ist ein robustes, Handgeräte-Tester,
mit denen Sie die Zertifizierung, Fehlerbehebung und
Dokumentation von Twisted Pair-Netzwerkverkabelung
durchführen können.
Zugriff auf die Produkthandbücher
Diese Anleitung bietet allgemeine Informationen und erste
Schritte zur Verwendung des Testers. Ausführlichere
Informationen finden Sie in den neuesten Ausgaben der
Handbücher DSX-600 Bedienungshandbuch und DSX-600
Technical Reference Handbook (DSX-600 Technisches
Referenzhandbuch), die auf der Fluke Networks-Website zur
Verfügung stehen.
Symbole
Warnung oder Vorsicht: Risiko der Beschädigung oder
W
Unbrauchbarmachung von Gerät oder Software. Siehe
Erklärungen in den Handbüchern.
Warnung: Gefahr von Brand, elektrischem Schlag oder Per-
X
sonenschäden.
Konsultieren Sie die Benutzerdokumentation.
Entspricht der Appliance Efficiency Regulation (California
Code of Regulations, Titel 20, Abschnitte 1601 bis 1608) für
kleine Akkuladesysteme.
40 Jahre EFUP (Environment Friendly Use Period) gemäß chi-
nesischer Richtlinien – Administrative Measure on the Control
of Pollution Caused by Electronic Information Products (Ver-
waltungsmaßnahmen zur Kontrolle der Verschmutzung
durch elektronische Produkte). Dies entspricht dem Zeitraum,
bevor die Wahrscheinlichkeit besteht, dass einer der ermittel-
ten gefährlichen Stoffe ausläuft und so eine Gefahr für
Gesundheit und Umwelt darstellen kann.
PN 4885120 (German) May 2017, Rev. 1 4/2018
2018 Fluke Corporation
All product names are trademarks of their respective companies.
Handbuch „Erste Schritte"
DSX-600
CableAnalyzer
™
Werbung
Verwandte Anleitungen für Fluke Networks CableAnalyzer DSX-600
Inhaltszusammenfassung für Fluke Networks CableAnalyzer DSX-600
- Seite 1 Schritte zur Verwendung des Testers. Ausführlichere Informationen finden Sie in den neuesten Ausgaben der Handbücher DSX-600 Bedienungshandbuch und DSX-600 Technical Reference Handbook (DSX-600 Technisches Referenzhandbuch), die auf der Fluke Networks-Website zur Verfügung stehen. Symbole Warnung oder Vorsicht: Risiko der Beschädigung oder Unbrauchbarmachung von Gerät oder Software.
- Seite 2 Schließen Sie dieses Gerät nicht an öffentliche Kommunika- tionsnetzwerke (z. B. Telefonnetze) an. Dieses Gerät entspricht den Kennzeichnungsvorschriften der WEEE-Richtlinie. Das angebrachte Etikett weist darauf hin, dass dieses elektrische/elektronische Produkt nicht in Hausmüll entsorgt werden darf. Produktkategorie: In Bezug auf die Gerätetypen in Anhang I der WEEE-Richtlinie ist dieses Produkt als Produkt der Kategorie 9, „Überwachungs- und Kontrollinstrument“, klassifiziert.
- Seite 3 Gehäuses repariert oder ersetzt werden. • Nehmen Sie am Produkt keine Modifikationen vor. • Nur Ersatzteile verwenden, die von Fluke Networks geneh- migt sind. • Berühren Sie keine Spannungsquellen mit > 30 V Wechsel- spannung (rms), 42 V Wechselspannung (Spitzenwert) oder 60 V Gleichspannung.
- Seite 4 • Stecken Sie keine Metallgegenstände in die Steckverbinder. • Verwenden Sie für Geräte mit Akku ausschließlich die von Fluke Networks zugelassenen Netzteile, um das Gerät an eine Spannungsversorgung anzuschließen und den Akku zu laden. Vorsicht Um zu verhindern, dass das Gerät oder die zu prüfenden Kabel beschädigt werden und um Datenverlust zu ver-...
- Seite 5 RJ45-Anschluss: Über den RJ45-Anschluss können Sie eine Verbindung zu einem Netzwerk für den Zugriff auf die Cloud- Dienste von Fluke Networks herstellen. USB-Port Typ Micro: Über diesen USB-Port lässt sich der Tester an einen PC anschließen, sodass Sie Testergebnisse auf den PC übertragen und Software-Updates auf dem Tester installieren...
- Seite 6 Zertifizierung von Twisted Pair-Verkabelung Einschalten des Testers Laden Sie ggf. den Akku auf. Schließen Sie das Netzteil an eine Steckdose und an den Adapteranschluss an () wie in Abbildung 1. Der Tester kann während des Aufladens des Akkus verwendet werden. Festlegen der Einstellungen 2-1 Tippen Sie auf dem Startbildschirm auf das Feld für das Test-Setup (s.
- Seite 7 Wenn Sie die Einstellungen für den Test ändern oder einen anderen Test auswählen möchten, tippen Sie auf das Feld zur Testeinrichtung. Zum Einrichten von Kabel-IDs und Einschalten von Automatisch Speichern tippen Sie auf die Schaltfläche Nächste Tippen Sie für die Synchronisierung von Projekten mit ...
- Seite 8 Horizontalverkabelung Wahlfreier Konsolidierungspunkt Patchpanel Wandsteckdose Start Ende Permanent Link Permanent Link Tester mit Remote mit Permanent Permanent Link- Link-Adapter Adapter AQ97.EPS Abbildung 3. Permanent Link-Verbindungen Horizontalverkabelung Hub oder Switch Wahlfreier Konsolidierungspunkt Patchkabel von Hub Wandsteckdose oder Switch Patchkabel vom PC Start Kanal Ende Kanal Tester mit...
- Seite 9 • LEISTUNG: Zeigt das Gesamtergebnis für jeden Test, das für die gewählten Testgrenzwerte erforderlich ist. Tippen Sie auf die Schaltfläche, um detaillierte Testergebnisse anzuzeigen. AS02.EPS Abbildung 5. Beispiele für Twisted Pair-Ergebnisbildschirme Speichern der Ergebnisse 6-1 Tippen Sie bei bestandenem Test auf SPEICHERN bzw. bei nicht bestandenem Test auf SPÄTER BEHEBEN.
- Seite 10 Sie im Benutzerhandbuch oder im Technical Reference Handbook (Technisches Handbuch). Registrierung Mit der Registrierung des Produkts bei Fluke Networks erhalten Sie Zugriff auf hilfreiche Informationen zu Produktaktualisierun- gen, Tipps zur Fehlersuche und Supportdienstleistungen. Um sich zu registrieren, verwenden Sie die LinkWare PC-Software. Laden Sie LinkWare PC von der Fluke Networks-Website herunter.
