Fluke Networks AirCheck Bedienungshandbuch
  1. Anleitungen
  2. Marken
  3. Fluke Networks Anleitungen
  4. Prüfgeräte
  5. AirCheck
  6. Bedienungshandbuch

Fluke Networks AirCheck Bedienungshandbuch

Vorschau ausblenden Andere Handbücher für AirCheck:

Werbung

Quicklinks

Diese Anleitung herunterladen

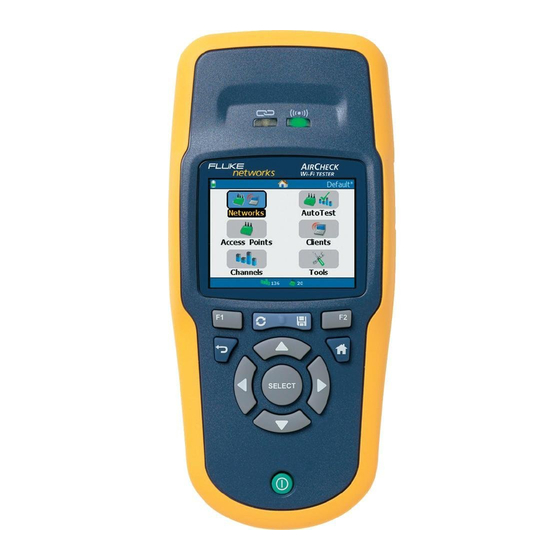

AirCheck
™
Wi-Fi Tester
Bedienungshandbuch
January 2010, Rev. 2 4/11 (German)
©2010-2011 Fluke Corporation. All rights reserved.
All product names are trademarks of their respective companies.
®
Wi-Fi
is a registered trademark of the WiFi Alliance.

Werbung

loading

Verwandte Anleitungen für Fluke Networks AirCheck

Inhaltszusammenfassung für Fluke Networks AirCheck

  • Seite 1 AirCheck ™ Wi-Fi Tester Bedienungshandbuch January 2010, Rev. 2 4/11 (German) ©2010-2011 Fluke Corporation. All rights reserved. All product names are trademarks of their respective companies. ® Wi-Fi is a registered trademark of the WiFi Alliance.
  • Seite 2 Peripherieprodukte gelten als Einzelteile oder Zubehör. Die Garantie erstreckt sich ausschließlich auf den erstmaligen Käufer bzw. Endbenutzer eines von Fluke Networks autorisierten Einzelhändlers und gilt nicht für andere Produkte, die nach Ermessen von Fluke Networks unsachgemäß verwendet, verändert, vernachlässigt, verunreinigt, durch Unfälle beschädigt oder abnormalen Betriebsbedingungen oder einer unsachgemäßen Handhabung ausgesetzt wurden.
  • Seite 3 Inhalt Titel Seite Einführung .................................... 1 Registrieren des Produkts ..............................1 Fluke Networks-Wissensdatenbank ............................. 1 Kontaktaufnahme mit Fluke Networks ..........................2 Sicherheitsinformationen ..............................2 Auspacken ..................................... 3 AirCheck Wi-Fi Tester ..............................3 AirCheck Frontline-Fehlerbehebungs-Kit ........................3 Äußere Merkmale ................................. 4 Laden und Betriebsdauer des Akkus ...........................
  • Seite 4 AirCheck Wi-Fi Tester Bedienungshandbuch HOME-Bildschirm (Startbildschirm) ............................13 Tester einrichten ..................................14 Ändern der Sprach- und Landeseinstellungen ......................14 Erstellen eines Profils für Verbindungen zu gesicherten Netzwerken ............... 14 Einstellungen .................................. 16 802.11d-Betrieb ................................20 Ändern der Schwellenwerte für die Farben in Balkendiagrammen ................21 Zuordnen eines Autorisierungsstatus zu Access Points ....................
  • Seite 5 Inhalt Werkseitige Standardeinstellungen wiederherstellen ....................67 Gerätinformationen ..............................67 Wenn der Tester nicht ausschaltet ..........................67 Optionen und Zubehör ................................. 68 Spezifikationen ..................................69 Umweltspezifikationen ..............................69 Allgemeine Spezifikationen ............................71 Wireless-Spezifikationen ............................... 72 Erklärung zu Störaussendungen – FCC (Federal Communication Commission) und IC (Industry Canada) ..... 75 Wichtiger Hinweis: Erklärung zur Strahlenbelastung –...
  • Seite 6 AirCheck Wi-Fi Tester Bedienungshandbuch...
  • Seite 7 Abbildungen Abbildung Seite Äußere Merkmale ..............................4 Entfernen der Batterie............................6 HOME-Bildschirm (Startbildschirm) ........................13 Ändern der Schwellenwerte für die Farben in einem Balkendiagramm............21 Netzwerke (SSIDs) ..............................24 Access Points-Liste..............................28 Access Point-Details .............................. 32 Kanalverwendung/Kanalauslastung ........................39 Details zur Kanalverwendung/Kanalauslastung ....................40 Der Verbindungsbildschirm ..........................
  • Seite 8 AirCheck Wi-Fi Tester Bedienungshandbuch...
  • Seite 9 Einführung Registrieren des Produkts Mit dem AirCheck Wi-Fi Tester können Sie sicherstellen, Die Registrierung des Produkts bei Fluke Networks ™ dass 802.11 Wireless-LANs (WLAN) für mobile Benutzer gewährleistet Zugang zu wertvollen Informationen über verfügbar sind, und die Auslastung der Kanäle untersuchen, Produktaktualisierungen, Verfahren zur Fehlerbehebung um eine Analyse des Netzwerkzustands durchzuführen und...
  • Seite 10 AirCheck Wi-Fi Tester Bedienungshandbuch Kontaktaufnahme mit Fluke Networks Sicherheitsinformationen www.flukenetworks.com/de Tabelle 1 beschreibt die an diesem Tester und in diesem Handbuch verwendeten Sicherheitssymbole. support@flukenetworks.com +1-425-446-4519 Tabelle 1. Sicherheitssymbole • Australien: 61 (2) 8850-3333 oder 61 (3) 9329-0244 Warnung oder Vorsicht: Gefahr der •...
  • Seite 11 Antennen. • Externe Richtantenne mit RSMA-Steckverbinder Auspacken • PoE-Detektor • Der AirCheck Wi-Fi Tester wird mit dem unten aufgeführten Netzadapter Zubehör geliefert. Falls Teile fehlen oder beschädigt sind, • USB-Kabel sofort den Fachhändler verständigen, bei dem das Produkt gekauft wurde.
  • Seite 12 AirCheck Wi-Fi Tester Bedienungshandbuch Äußere Merkmale SELECT ffy01.eps Abbildung 1. Äußere Merkmale...
  • Seite 13 Äußere Merkmale Ein/Aus-Taste. Die LED leuchtet auf, wenn der Netzadapter angeschlossen wird. Die LED leuchtet rot, wenn die Trifft eine Auswahl auf dem Bildschirm. Batterie aufgeladen wird, und grün, wenn die Batterie vollständig aufgeladen ist. Navigationstasten. Anschluss für den Netzadapter. Zeigt den vorherigen Bildschirm an.
  • Seite 14 AirCheck Wi-Fi Tester Bedienungshandbuch Laden und Betriebsdauer des Akkus Vor dem erstmaligen Gebrauch den Akku 4 Stunden lang aufladen. Um die Batterie aufzuladen, den Netzadapter an den Batterieanschluss anschließen ( in Abbildung 1). Der Tester kann während des Aufladens der Batterie verwendet werden.
  • Seite 15 Mindestkonfiguration für bestmögliche Leistung Mindestkonfiguration für bestmögliche Leistung Um mit dem Tester optimale Leistung zu erzielen, mit AirCheck Manager ein Profil konfigurieren und auf den Tester übertragen. Ein Profil enthält Daten, die der Tester für folgende Aufgaben benötigt: • Verbindung zu Netzwerken herstellen, die Sicherheitsdaten erfordern.
  • Seite 16 . Siehe Seite 28. Gibt es neue Access Points in der Speichern Sie die Testsitzung, und verwenden Sie den AirCheck Manager, um Umgebung? Gibt es Access Points, die die Liste der Access Points mit einer anderen, im AirCheck Manager nicht wahrnehmbar sind? gespeicherten Liste zu vergleichen.
  • Seite 17 Informationen über Netzwerke Können Geräte eine Verbindung zum Netzwerk herstellen? Benutzen Sie den Tester zum Prüfen der Netzwerkverbindung. Hinweis Um eine Verbindung mit einem sicheren Netzwerk herzustellen, benötigt der Tester ein Profil, welches Sicherheitsdaten beinhaltet. Falls keine Anmeldeinformationen verfügbar sind, wird der Softkey als Verbinden* angezeigt.
  • Seite 18 AirCheck Wi-Fi Tester Bedienungshandbuch Was ist der Grund für schwache Netzwerkleistung oder Verbindungsverluste? Ist die Signalstärke ausreichend? Wählen Sie Access Points. Der Bildschirm Access Points zeigt die Signalstärke für jeden einzelnen Access Point an. Wählen Sie einen Access Point, um mehr Details über Signalstärke und Auslastung anzuzeigen.
  • Seite 19 Informationen über Netzwerke Weist das Netzwerk Sicherheitsrisiken auf? Verfügen die Netzwerke über die Wählen Sie Netzwerke. Netzwerke mit ungesicherten Access Points sind durch erwartete Sicherheitsstufe? ein offenes rotes Schloss ( ) gekennzeichnet. Siehe Seite 24. Gibt es in der Umgebung Ad hoc- Wählen Sie Netzwerke.
  • Seite 20 Netzwerke oder Access Points, die in Reichweite kommen, werden der Liste oben hinzugefügt. Siehe Seite 25 oder 29. Wie kann ich mein Netzwerk und meine Testsitzung dokumentieren? Die Sitzung speichern (siehe Seite 54) und dann die AirCheck Manager-Software verwenden, um die Daten auf einen PC zu übertragen und einen Bericht zu erstellen. Siehe Seite 65.
  • Seite 21 HOME-Bildschirm (Startbildschirm) HOME-Bildschirm (Startbildschirm) Zeigt an, dass die externe Antenne angeschlossen ist. Netzwerke: Ermittelt WLANs. Siehe Seite 23. Kanäle: Zeigt die Auslastung von WLAN-Kanälen an. Siehe Seite 38. Der Name des vom Tester verwendeten Profils. Das Profil ist Default, falls kein anderes Profil geladen wurde.
  • Seite 22 Bedienungshandbuch Tester einrichten Die Einstellungen des Testers können als Profil gespeichert werden. Profile können auch mit AirCheck Manager auf einem PC erstellt werden. Um die Einstellungen auf dem Tester zu ändern, Tools auf dem Startbildschirm auswählen. Siehe Tabelle 2 auf Seite 17.
  • Seite 23 Profil auf den Tester Übertragen eines Profils von einem PC auf den Tester geladen wird. Um Kennwortschutz auf allen Profilen zu reaktivieren Tools > Den Profil-Manager in AirCheck Manager verwenden, Werkseit.Standardeinst.wiederherst. auswählen. um ein Profil zu erstellen. Speichern der aktuellen Einstellungen als Profil Das gelieferte USB-Kabel verwenden, um den Tester am PC anzuschließen.
  • Seite 24 Speicherung der Einstellungen zu beenden, Abbrechen Erweiterung von 3 Zeichen umfassen. Die drücken. Erweiterung muss „.ACP” lauten, wenn das Profil in AirCheck Manager erscheinen soll. Hinweis • Um Zeichen innerhalb des Dateinamens zu Um die Einstellungen in einem Profil zu speichern, löschen, Löschen drücken.
  • Seite 25 Tester einrichten Tabelle 2. Einstellungen im Menü „Tools“ 802.11-Einstellungen Ermöglicht das Festlegen von Optionen für Kanäle und Access Point-Listen. verwalten • 2,4 GHz-Band aktivieren, 5 GHz-Band aktivieren: Ein oder beide Frequenzbänder auswählen, um entsprechende Netzwerke und Access Points anzuzeigen. Hinweis •...
  • Seite 26 AirCheck Wi-Fi Tester Bedienungshandbuch Tabelle 2. Einstellungen im Menü „Tools“ (Fortsetzung) • 802.11-Einstellungen Virtuelle Access Points gruppieren: Wenn ein Access Point mehrere MAC-Adressen verwalten (Fortsetzung) (BSSIDs) aussendet, stellen die MAC-Adressen virtuelle Access Points dar. Virtuelle Access Points können verschiedene Netzwerke vom gleichen physischen Access Point aus unterstützen.
  • Seite 27 Tester einrichten Tabelle 2. Einstellungen im Menü „Tools“ (Fortsetzung) Benutzerdef. Ermöglicht, Signalstärkemessungen so einzustellen, dass sie mit anderen Geräten Signalanpassung übereinstimmen. Siehe Seite 61. verwenden Datum und Uhrzeit Ermöglicht das Einstellen des Datums und der Uhrzeit. Der Tester fügt Zeitstempel zu einstellen gespeicherten Ergebnissen hinzu.
  • Seite 28 AirCheck Wi-Fi Tester Bedienungshandbuch 802.11d-Betrieb Grüne Balken: Der Tester hat einen Ländercode von einem oder mehreren Access Points empfangen. Alle Wenn ein Access Point den 802.11d-Standard verwendet, empfangenen Ländercodes sind gleich und stimmen mit überträgt er einen ISO-Ländercode in seinen Beacons- und der Einstellung unter Tools >...
  • Seite 29 Tester einrichten Ändern der Schwellenwerte für die Farben in Balkendiagrammen Die Farben der Balkendiagramme zeigen an, ob die Signalstärke, die Störstärke und das Signal-Rausch- Verhältnis (SNR) oberhalb oder unterhalb der spezifizierten Schwellenwerte liegen. Die Schwellenwerte können verändert werden, sodass die Farben angezeigt werden, wenn das Signal die Anforderungen des jeweiligen Netzwerks erfüllt.
  • Seite 30 Access Point auswählen. Hinweis Einen Access Point hervorheben und dann Wenn ein Access Point nicht überträgt und dessen MAC-Adresse bekannt ist, AirCheck Manager (Access Control List = Zugriffskontrollliste) drücken. verwenden, um dem Access Point einen Auf dem Bildschirm Autorisierungsstatus einen Status Autorisierungsstatus zuzuordnen.
  • Seite 31 Erkennen von Netzwerken und Access Points Erkennen von Netzwerken und Access Ermitteln von Netzwerken bzw. Access Points Points Auf dem Startbildschirm Netzwerke oder Access Points auswählen. Der Tester zeigt die Liste Netzwerke oder Hinweis die Liste Access Points an (Abbildungen 5 und 6). Der Tester sucht standardmäßig nach Wireless- Um Details über einen Access Point (Abbildung 7) Signalen auf den 2,4 GHz (b/g/n)- und 5 GHz (a/n)-...
  • Seite 32 AirCheck Wi-Fi Tester Bedienungshandbuch gdk03.eps Abbildung 5. Netzwerke (SSIDs)
  • Seite 33 Erkennen von Netzwerken und Access Points : Der Zeitpunkt der ersten Wahrnehmung des Gelbes geschlossenes Schloss: Ein oder mehrere Netzwerks durch den Tester. Zum Anzeigen von Access Points verwenden WEP- oder Cisco LEAP- Netzwerken, die in Reichweite kommen wenn Sie sich Sicherheitsprotokolle.
  • Seite 34 Kanal wird ein höherer Durchsatz im hat der Tester die unsichtbare SSID in Paketen von Netzwerk möglich. anderen WLAN-Clients ermittelt. In AirCheck Manager werden diese SSIDs ohne eckige Klammern angezeigt. (...): Nicht alle Access Points im Netzwerk verwenden denselben 802.11-Standard.
  • Seite 35 Erkennen von Netzwerken und Access Points : Sortieren 1, absteigende und aufsteigende : Der Kanal, der derzeit vom Tester überwacht Reihenfolge wird. Die Farbe der Balken zeigt den Status des Ländercodes für die vorgeschriebene Domäne an. Siehe : Sortieren 2, absteigende und aufsteigende „802.11d-Betrieb“...
  • Seite 36 AirCheck Wi-Fi Tester Bedienungshandbuch gdk02.esp Abbildung 6. Access Points-Liste...
  • Seite 37 Erkennen von Netzwerken und Access Points : Der Zeitpunkt der ersten Wahrnehmung des Access *: Der Access Point sendet mehr als eine MAC-Adresse Point durch den Tester. Um Access Points anzuzeigen, (BSSID) aus. Um die MAC-Adresse anzuzeigen, den die in Reichweite kommen, wenn ein Bereich abge- Access Point auswählen.
  • Seite 38 : 802.11a: Verwendet das 5 GHz-Band. hat der Tester die unsichtbare SSID in Paketen von : 802.11b: Verwendet das 2,4 GHz-Band. anderen WLAN-Clients ermittelt. In AirCheck Manager : 802.11g: Verwendet das 2,4 GHz-Band. werden diese SSIDs ohne eckige Klammern angezeigt.
  • Seite 39 Erkennen von Netzwerken und Access Points (...): Der Access Point weist mehrere Notizen auf. Um Die Verbindungsschaltfläche wird als „Verbinden*“ alle Notizen einzusehen, den Bildschirm Access Point- angezeigt, wenn der Tester mit dem hervorgehobenen Details abrufen. Access Point keine Verbindung herstellen kann. Siehe Seite 42.
  • Seite 40 AirCheck Wi-Fi Tester Bedienungshandbuch Der Kanal und die Frequenz des Access Points. Die Zahl ist rot, wenn Kanal für das unter Tools > Land einstellen ausgewählte Land illegal ist. : Der primäre Kanal ( ) ist mit einem Erweiterungskanal darüber ( ) oder darunter ) gebunden, wodurch ein 40 MHz-Kanal entsteht.
  • Seite 41 Anhang C enthält die Länder und die Codes. wahrgenommenen Access Points. Diese Zahl schließt virtuelle Access Points nicht ein, wenn Virtuelle Access AirCheck-Landeseinstellung: Der Code für das Land, das Points gruppieren gewählt ist. Siehe Seite 17. unter Tools > Land einstellen ausgewählt ist. Siehe „802.11d-Betrieb“...
  • Seite 42 AirCheck Wi-Fi Tester Bedienungshandbuch Wenn der Tester keinen Access Point erkennt In einigen Situationen erkennt der Tester keinen Access Point: • Der Tester kann den Access Point nicht wahrnehmen, da die Entfernung zu groß ist. • Der Access Point sendet keine Beacons aus, wenn der Tester den Kanal überwacht, der vom Access Point...
  • Seite 43 Notizen für Netzwerke und Access Points Notizen für Netzwerke und Access Points Die Tabellen 3 und 4 enthalten Beschreibungen für die Notizen, die der Tester zu Netzwerken und Access Points hinzufügen kann. <c Tabelle 3. Notizen für Netzwerke und Access Points Ad Hoc-Netzwerk in Betrieb Diese SSID ist ein Ad Hoc-Netzwerk.
  • Seite 44 AirCheck Wi-Fi Tester Bedienungshandbuch Tabelle 3. Notizen für Netzwerke und Access Points (Fortsetzung) Netzwerk mit versch. Nicht alle Access Points für diese SSID verwenden dieselbe Sicherheitsverschlüsselung. Sicherh.typen 40 MHz 802.11n wird für 2,4 GHz Kanäle im 2,4 GHz-Band sollten nicht gebunden werden, da dieses Band lediglich drei nicht empfohlen Kanäle aufweist, die einander nicht überschneiden.
  • Seite 45 Notizen für Netzwerke und Access Points Tabelle 4. 802.11n-Funktionen (angezeigt auf dem Bildschirm „Access Points-Details“) (Fortsetzung) AP geeig. f.802.11n-Greenfield- Der Access Point kann die Geschwindigkeit erhöhen, wenn er Greenfield-Pakete Datenpkt. verwendet. AP ungeeig. f.802.11n-Greenfield- Der Access Point akzeptiert keine 802.11n-Greenfield-Packete. Der Benutzer hat den Datenpkt.
  • Seite 46 AirCheck Wi-Fi Tester Bedienungshandbuch Tabelle 4. 802.11n-Funktionen (angezeigt auf dem Bildschirm „Access Points-Details“) (Fortsetzung) Max Rx-Rate Die maximale Datenempfangsrate des Access Points zum aktuellen Zeitpunkt. Diese Rate kann sich ändern, wenn der Access Point Anpassungen für Änderungen beim Wireless-Verkehr im Bereich vornimmt.
  • Seite 47 Kanalauslastung Kanäle, die keine Access Points haben, können 802.11- Nutzung aufgrund von Überschneidung von Access Points auf benachbarten Kanälen anzeigen. Der Tester zeigt standardmäßig Kanäle auf den 2,4 GHz- und 5 GHz-Bändern an. Um lediglich ein Band anzuzeigen, die Einstellung unter Tools > 802.11- Einstellungen verwalten verwenden.
  • Seite 48 AirCheck Wi-Fi Tester Bedienungshandbuch Ein Diagramm der 802.11-Auslastung und Nicht-802.11- Störung des ausgewählten Kanals im Verlauf der Zeit in Sekunden. Je höher die Kennlinie ist, desto stärker ist die Auslastung des Kanals. Sehr stark ausgelastete Kanäle können das Netzwerk verlangsamen und/oder Verbindungen beinträchtigen.
  • Seite 49 Verbindungsprüfung Verbindungsprüfung : Die Anzahl der vom Tester an Ihrem Standort wahrgenommenen Access Points. Diese Zahl entspricht der Anzahl physischer Access Points, wenn Virtuelle Verbindungstests verwenden, um das Funktionieren der folgenden Wireless-Netzwerkfunktionen zu prüfen. Access Points gruppieren ausgewählt ist. Siehe Seite 18. •...
  • Seite 50 ) in der Sicherheitsspalte auf. Der Tester kann auch verwendet werden, um eine Um Sicherheitsanmeldeinformationen einzugeben, Verbindung mit einem sicheren Netzwerk herzustellen und AirCheck Manager verwenden, um eine Konfiguration zu zu prüfen, dass die Sicherheitsanmeldeinformationen erstellen, die die Anmeldeinformationen einschließt. Dann korrekt sind.
  • Seite 51 Verbindungsprüfung Herstellen einer Verbindung mit einem Netzwerk Herstellen einer Verbindung mit einem bestimmten Access Point Falls das Netzwerk sicher ist, muss ein Konfigurations- profil geladen werden, das die Sicherheitsanmelde- Falls der Access Point sicher ist, muss ein Konfigurations- informationen für das Netzwerk enthält. Siehe Seite 14. profil geladen werden, das die Sicherheitsanmelde- informationen für den Access Point enthält.
  • Seite 52 AirCheck Wi-Fi Tester Bedienungshandbuch SSID, BSSID: Der Name des Netzwerks und die MAC- Adresse des vom Tester für die Verbindung verwendeten Access Points. Beim Herstellen einer Verbindung mit einem Netzwerk verwendet der Tester normalerweise den Access Point, der das höchste Signal- Rausch-Verhältnis (SNR) aufweist.
  • Seite 53 Verbindungsprüfung , SNR: Die Kanalnummer und das Signal-Rausch- Hinweis Verhältnis (SNR) für den Access Point. Die Auf dem Verbindungsprotokollbildschirm Schwellenwerte für die Farben in den drücken, um mit dem Bildlauf die Zeitstempel der Balkendiagrammen können verändert werden. Siehe einzelnen Protokolleinträge einzublenden. Die Seite 21.
  • Seite 54 Webserver eingegeben werden. Diese Funktion stellt sicher, die Adressen in die IP-Adressliste für Ping-Tests dass andere Netzwerkgeräte verfügbar sind, und misst die aufzunehmen, AirCheck Manager verwenden, um Antwortzeit. sie in ein Profil einzuschließen. Eine Verbindung mit einem Netzwerk oder Access Point Der Ping-Bildschirm (Abbildung 12) zeigt die Ergebnisse des herstellen.
  • Seite 55 Verbindungsprüfung Die minimalen (Min.), mittleren (Mittl.) und maximalen (Max.) Zeitperioden für Ping-Antworten vom Gerät und die Anzahl der während des Ping-Tests gesendeten, empfangenen und verlorenen Pakete. Verbindungsreichweite: Die Verbindungsreichweite zeigt die Wahrscheinlichkeit der bestmöglichen Verbindung zum Access Point vom aktuellen Standort aus an.
  • Seite 56 AirCheck Wi-Fi Tester Bedienungshandbuch SNR: Die Kanalnummer des Access Points und das Signal-Rausch-Verhältnis (SNR). Die Schwellenwerte für die Farben im Balkendiagramm können verändert werden. Siehe Seite 21. Empfangen: Die Ping-Antwortrate (empfangene Ping- Antworten dividiert durch gesendete Pings). Tests stoppen drücken, um den Ping-Test zu stoppen.
  • Seite 57 Ermitteln von Clients Ermitteln von Clients Bei Verwendung der Funktion Clients auflisten überwacht der Tester alle Kanäle für eine längere Zeitdauer als bei Verwendung anderer Funktionen. Der Tester kann dadurch Wenn der Tester eingeschaltet ist, überwacht er alle Kanäle mehr Clients auf den einzelnen Kanälen finden. auf Probe-Request-Frames von Netzwerk-Clients.
  • Seite 58 AirCheck Wi-Fi Tester Bedienungshandbuch gdk12.eps Abbildung 13. Clients-Bildschirm...
  • Seite 59 Um die Liste in aufsteigender oder absteigender hat der Tester die unsichtbare SSID in Paketen von Reihenfolge zu sortieren, verwenden, um anderen WLAN-Clients ermittelt. In AirCheck Manager eine Spaltenüberschrift zu markieren, und dann werden diese SSIDs ohne eckige Klammern angezeigt. bzw.
  • Seite 60 AirCheck Wi-Fi Tester Bedienungshandbuch : Der Kanal, der derzeit vom Tester überwacht wird. Die Farbe der Balken zeigt den Status des Ländercodes für die vorgeschriebene Domäne an. Siehe „802.11d-Betrieb“ auf Seite 20. : Die Anzahl der vom Tester an Ihrem Standort wahrgenommenen Access Points.
  • Seite 61 Ermitteln von Clients Die MAC-Adresse des Clients. Die Adresse beginnt mit Client-Tests für: SSIDs, die der Client in Tests verwendet. einem Hersteller-Abkürzungspräfix, falls der Präfix Wenn ein Client eine Verbindung zu einem Netzwerk verfügbar ist. Siehe „oui_abbr.txt“ auf Seite 64. herstellt, wird manchmal kein Test bezüglich eines anderen Netzwerks durchgeführt, sodass die Liste nicht Signal: Die Signalstärke der letzten Übertragung vom...
  • Seite 62 AirCheck Wi-Fi Tester Bedienungshandbuch Wenn der Tester keinen Client erkennt Einen Client lokalisieren: Wählen Sie die Option Tools und anschließend die Option Clients auflisten aus. In einigen Situationen erkennt der Tester keinen Client: verwenden, um den Client zu markieren, der •...
  • Seite 63 Einen Access Point oder Client lokalisieren Wenn Sie einen Client nicht finden können und für Netzwerkname (SSID) und Access Point-MAC-Adresse den Client eine Verbindung mit dem Netzwerk (BSSID). angezeigt wird, suchen Sie zunächst nach dem Die Stärke des Signals vom Access Point. Die Anzeige Access Point, der vom Client verwendet wurde, und zeigt „---“...
  • Seite 64 AirCheck Wi-Fi Tester Bedienungshandbuch der Client das letzte Mal vom Tester wahrgenommen wurde. Der Tester überwacht diesen Kanal 2 Sekunden lang, überwacht dann einen weiteren Kanal 1 Sekunde lang und überwacht anschließend den ersten Kanal erneut 2 Sekunden lang. Wenn der Client seinen Kanal wechselt, findet der Tester den Client nach einiger Zeit auf dem neuen Kanal.
  • Seite 65 Einen Access Point oder Client lokalisieren Die Signalstärke notieren. In die erste Ecke des Abschnitts gehen, der das stärkste Signal verzeichnete. ffy16.eps Abbildung 17. Suchmuster für die Rundstrahlantenne im Tester...
  • Seite 66 AirCheck Wi-Fi Tester Bedienungshandbuch Der externen Richtantenne Einen Client lokalisieren: Wählen Sie die Option Tools und anschließend die Option Clients auflisten aus. In einem großen offenen Bereich kann die externe verwenden, um den Client zu markieren, der Richtantenne die Richtung einer Signalquelle genauer lokalisiert werden soll.
  • Seite 67 Der externen Richtantenne Das Signal kann über bzw. unter Ihnen stärker sein. In die Mitte des Abschnitts gehen, der das stärkste Signal aufweist, bis Sie den Access Point gefunden haben. ffy17.eps Abbildung 18. Suchmuster für die externe Antenne...
  • Seite 68 AirCheck Wi-Fi Tester Bedienungshandbuch ffy13.eps Abbildung 19. Richten der externen Antenne...
  • Seite 69 Offset zu den Signalstärkemessungen hinzufügen in mit AirCheck Manager erstellten Berichten angezeigt. Offset-Wert ermitteln: Vorsicht Den AirCheck Tester und das andere Gerät verwenden, Damit nicht später abweichende Messungen um die Signalstärke am selben Standort zu messen. erfolgen, denken Sie daran, dass Sie die Offset- Zeichnen Sie die Messabweichungen für die einzelnen...
  • Seite 70 Dateinamen zu speichern, Fertig drücken und • Um die Sitzung mit dem angegebenen Dateinamen dann Speichern drücken. zu speichern, Speichern drücken. Der Tester Um die Sitzungsdatei anzuzeigen, die Datei in AirCheck speichert die Sitzung im „SESSIONS”-Ordner Manager öffnen. Siehe Seite 65. („SITZUNGEN”-Ordner).
  • Seite 71 Wenn eine Datei, die der Tester zum Betrieb aufweisen und Profile die Erweiterung „.ACP”, benötigt, gelöscht oder umbenannt wird, erstellt wenn sie in AirCheck Manager erscheinen sollen. der Tester beim nächsten Einschalten die Datei neu. • Um Zeichen innerhalb des Dateinamens zu löschen, Dies gilt nicht für erstellte Profile, gespeicherte...
  • Seite 72 Tester Identifizierungs-Tags. Diese Tags können durch Software gelesen und die Daten können entsprechend interpretiert Die neueste Version von AirCheck Manager auf dem PC werden. Beispielsweise kann ein Webbrowser die Tags lesen starten und dann den Tester an den PC anschließen.
  • Seite 73 Dateien Den Tester einschalten. Falls es auf der Fluke Networks-Website eine neuere Liste gibt, die nicht in der neuesten Version von AirCheck Das gelieferte USB-Kabel verwenden, um den Tester Manager enthalten ist, die Datei in den Herstellerpräfix- am PC anzuschließen. Das PC-Betriebssystem zeigt den Ordner für AirCheck Manager kopieren.
  • Seite 74 Teile spezifiziert sind, gilt die Garantie nicht für das Laden Sie die AirCheck-Aktualisierungsdatei von der Produkt und die Verwendung des das Produkt ist Website von Fluke Networks herunter, oder wenden Sie u. U. gefährlich. sich an Fluke Networks, um die Aktualisierung •...
  • Seite 75 Anzeigen von Informationen über den Tester Wenn die Aktualisierung fertig ist, wird auf dem Tester der Startbildschirm eingeblendet. Auf dem Startbildschirm Tools auswählen und dann AirCheck-Informationen anzeigen auswählen. Hinweis • Seriennummer: Die Seriennummer ist auch unter dem Die Ein-/Aus-Taste ist während einer Batteriepack angegeben.
  • Seite 76 AirCheck Wi-Fi Tester Bedienungshandbuch Optionen und Zubehör Zum Anzeigen einer kompletten Liste von Optionen und Zubehör siehe die Fluke Networks-Website unter www.flukenetworks.com/de. Tabelle 5 listet verfügbare Optionen und Zubehör für den AirCheck Wi-Fi Tester. Tabelle 5. Optionen und Zubehör Fluke Networks Option oder Zubehör...
  • Seite 77 Spezifikationen Spezifikationen Umweltspezifikationen Betriebstemperatur und relative 32 ºF bis 113 ºF (0 ºC bis +45 ºC) Luftfeuchtigkeit Hinweis Die Batterie wird nicht aufgeladen, wenn die Innentemperatur des Testers 45 ºC übersteigt. Relative Luftfeuchtigkeit bei Betrieb 90 % (50 ºF bis 95 ºF; 10 ºC bis 35 ºC) (% RL, nicht kondensierend) 75 % (95 ºF bis 113 ºF;...
  • Seite 78 AirCheck Wi-Fi Tester Bedienungshandbuch Zertifizierung und Übereinstimmung Übereinstimmung mit den relevanten Richtlinien der Europäischen Union Übereinstimmung mit den relevanten australischen Standards Aufgeführt durch die Canadian Standards Association Ž Übereinstimmung mit den FCC-Richtlinien, Teile 15.107, 15.109 Zertifiziert durch die National Agency of...
  • Seite 79 Spezifikationen Allgemeine Spezifikationen Abmessungen 8,89 cm x 19,81 cm x 4,83 cm Gewicht 0,4 kg Batterie Entfernbares/wiederaufladbares Li-Ion-Batteriepack (18,5 Wh) Batterielebensdauer Typische Betriebsdauer: 5,5 Stunden. Typische Aufladezeit: 3 Stunden Netzadapter/Batterieladegerät, extern Wechselstromeingang 90 bis 264 VAC 48 bis 62 Hz Eingangsleistung Gleichstromausgang 15 VDC bei 1,2 A Anzeige 2,8 Zoll LCD-Farbanzeige (320 x 240 Pixel)
  • Seite 80 Hierbei handelt es sich um die 2,4 GHz-Band: 2,412 GHz bis 2,484 GHz (Übertragungskanal 1 bis 14) Mittenfrequenzen der Kanäle, die vom AirCheck Tester unterstützt 5 GHz-Band: 5,170 GHz bis 5,320 GHz, 5,500 GHz bis 5,700 GHz, 5,745 GHz bis werden.
  • Seite 81 Spezifikationen Kanalfrequenzen zur Übertragung (Fortsetzung) 5 GHz-Band 802.11a/n 20 MHz BW (HT20): 5,180 GHz bis 5,320 GHz, 5,500 GHz bis 5,700 GHz, 5,745 GHz bis 5,825 GHz (Übertragungskanäle 36, 40, 44, 48, 52, 56, 60, 100, 104, 108, 112, 116, 120, 124, 128, 132, 136, 140, 149, 153, 157, 161, 165) 802.11n 40 MHz BW (HT40): 5,190 GHz bis 5,310 GHz, 5,510 GHz bis 5,670 GHz, 5,755 GHz bis 5,795 GHz (inklusive aller legal verbundenen Übertragungskanal- Kombinationen)
  • Seite 82 AirCheck Wi-Fi Tester Bedienungshandbuch -100 -100 -110 -110 -120 -120 -130 -130 -140 -140 -150 -150 -160 -160 -170 -170 2,400 GHz 4,900 GHz 2,450 GHz 5,200 GHz 2,500 GHz 5,500 GHz 5,700 GHz 5,875 GHz ffy20.eps Abbildung 20. Antennenmuster für die externe Antenne (Magnitude (dBi)) vs. Azimut (Grad)
  • Seite 83 Erklärung zu Störaussendungen – FCC (Federal Communication Commission) und IC (Industry Canada) • Erklärung zu Störaussendungen – FCC Das Gerät an eine Steckdose eines Schaltkreises anschließen, der sich von dem Schaltkreis unterscheidet, (Federal Communication Commission) an dem der Empfänger angeschlossen ist. und IC (Industry Canada) •...
  • Seite 84 AirCheck Wi-Fi Tester Bedienungshandbuch Dieser Sender darf nicht zusammen mit einer anderen Produktstandard zum Nachweis der Übereinstimmung Antenne oder einem anderen Sender aufgestellt oder von Funk-Basisstationen und stationären Datenstationen betrieben werden. für Wireless-Telekommunikationssysteme mit den Grundeinschränkungen bzw. den Referenzpegeln in Betrieb im 5,15 GHz- bis 5,25 GHz-Band ist auf Verwendung Bezug auf menschliche Exposition gegenüber...
  • Seite 85 Erklärung zu Störaussendungen – FCC (Federal Communication Commission) und IC (Industry Canada) • EN 301 489-1 V1.6.1: (2005-09) Dieses Gerät ist ein 2,4 GHz-Breitband-Übertragungssystem (Transceiver), ausgelegt für Gebrauch in allen EU- Elektromagnetische Verträglichkeit und Mitgliedstaaten und EFTA-Ländern, ausgenommen Funkspektrumangelegenheiten (ERM); Frankreich und Italien, wo eingeschränkte Nutzung gilt.
  • Seite 86 AirCheck Wi-Fi Tester Bedienungshandbuch...
  • Seite 87 Anhang A: Protokollmeldungen für fehlgeschlagene Verbindungen Das Verbindungsprotokoll (Seite 45) erklärt u. U., warum ein Gerät keine Verbindung mit dem Netzwerk herstellen kann. Dieser Anhang enthält Ursachen für Protokollmeldungen, die angezeigt werden, wenn eine Verbindung fehlschlägt. Meldung Mögliche Ursachen für Verbindungsfehler 802.11: Keine Access Pointss gefunden Der Access Point liegt außerhalb der Reichweite, oder das Frequenzband wurde verändert.
  • Seite 88 AirCheck Wi-Fi Tester Bedienungshandbuch Meldung Mögliche Ursachen für Verbindungsfehler Authentifizierung fehlgeschlagen Die Zugriffskontrollliste und der MAC-Filter auf dem Access Point haben die MAC-Adresse des Tester zurückgewiesen. Der Access Point verwendet WEP-Sicherheit, und die Low-Level 802.11- Authentifizierung (open/shared), die der Tester verwendet, unterscheidet sich vom Authentifizierungstyp, den der Access Point verwendet.
  • Seite 89 Diese Meldung ignorieren, falls die Option Serverzertifikat prüfen im Profil in AirCheck Manager nicht ausgewählt wurde. 802.1X: Serverzertifikat ist ungültig Die Option Serverzertifikat prüfen wurde im Profil in AirCheck Manager ausgewählt, aber es wurde ein inkorrektes Zertifikat in den Tester geladen.
  • Seite 90 Wenn diese Meldung auf die Meldung DHCP: Timeout aufgetreten folgt, die obigen Ursachen in Betracht ziehen. Statisch: ARP empfangen. Adresse bereits Die Option Manuell (statisch) wurde im Profil in AirCheck Manager verwendet. ausgewählt, aber es wurde eine doppelte IP-Adresse in Netzwerk...
  • Seite 91 Anhang B: Standardeinstellungen Dieser Anhang enthält die Standardeinstellungen für den Standard- Tester, wenn Tools > Werkseit. > Standardeinst. wiederherst. Funktion einstellung ausgewählt wird. Schwellenwerte für Balkendiagramme Standard- Signalstärke: Rot -80 dBm Funktion einstellung Signalstärke: Gelb -60 dBm Profil, das der Tester verwendet Default Signalstärke: Grün -45 dBm...
  • Seite 92 AirCheck Wi-Fi Tester Bedienungshandbuch Standard- Standard- Funktion einstellung Funktion einstellung 802.11-Einstellungen Access Points auf einem Kanal Bänder 2,4 GHz und 5 GHz Sortieren 1 Name/MAC Proben übertragen Aktivieren Sortieren 2 Name/MAC Virtuelle Access Points gruppieren Aktivieren Access Points-Liste „Nicht hörbare APs ausgrauen“...
  • Seite 93 Anhang C: 802.11d-Ländercodes Dieser Anhang enthält die Ländercodes, die der Tester auf Andorra dem Bildschirm Access Point-Details anzeigt. Vereinigte Arabische Emirate Länder, die fett formatiert sind, können unter Tools > Land einstellen ausgewählt werden. Afghanistan Antigua und Barbuda Anguilla Hinweis Der Tester kann die Ländercodes mit einem dritten Albanien Zeichen anzeigen.
  • Seite 94 AirCheck Wi-Fi Tester Bedienungshandbuch Amerikanisch-Samoa Brunei Darussalam Österreich Bolivien Australien Brasilien Aruba Bahamas Aland Bhutan Aserbaidschan Burma (transitional) Bosnien und Herzegowina Bouvetinsel Barbados Botswana Bangladesch Weißrussland Belgien Belize Burkina Faso Kanada Bulgarien Kokosinseln Bahrain Kongo, Demokratische Republik Burundi Zentralafrikanische Republik...
  • Seite 95 Anhang C: 802.11d-Ländercodes Cookinseln Algerien Chile Ecuador Kamerun Estland China Ägypten Kolumbien Westsahara Costa Rica Eritrea Serbien und Montenegro (transitional) Spanien Kuba Äthiopien Kap Verde Europäische Union Weihnachtsinsel Finnland Zypern Fidschi Tschechien Falklandinseln (Malvinen) Deutschland Mikronesien Djibouti Färöer Dänemark Frankreich Dominica Frankreich, metropolitanisch Dominikanische Republik...
  • Seite 96 AirCheck Wi-Fi Tester Bedienungshandbuch Großbritannien Guyana Grenada Hongkong Georgien Heard und die McDonaldinseln Französisch Guyana Honduras Guernsey Kroatien Ghana Haiti Gibraltar Ungarn Grönland Indonesien Gambia Irland Guinea International (nur Cisco) Guadeloupe Israel Äquatorialguinea Insel Man Griechenland Indien Südgeorgien Britisches Territorium im Indischen Ozean...
  • Seite 97 Anhang C: 802.11d-Ländercodes Italien Libanon Jersey St. Lucia Jamaika Liechtenstein Jordanien Sri Lanka Japan Liberia Kenia Lesotho Kirgistan Litauen Kambodscha Luxemburg Kiribati Lettland Komoren Libisch-Arabische Dschamahirija St. Kitts und Nevis Marokko KP Korea, Nordkorea Monaco Korea, Südkorea Moldawien, Republik Kuwait Montenegro Kaimaninseln St.
  • Seite 98 AirCheck Wi-Fi Tester Bedienungshandbuch Mazedonien Kein Land ausgewählt (Spezialsituation für bestimmte Acess Points) Mali Neukaledonien Myanmar Niger Mongolei Norfolkinsel Macau Nigeria Nördlichen Marianen Nikaragua Martinique Niederlande Mauretanien Norwegen Montserrat Nepal Malta Nauru Mauritius Neutrale Zone (transitional) Malediven Niue Malawi Neuseeland...
  • Seite 99 Anhang C: 802.11d-Ländercodes Französisch Polynesien Russische Föderation Papua-Neuguinea Ruanda Philippinen Saudi-Arabien Pakistan Solomoninseln Polen Seychellen St. Pierre und Miquelon Sudan Pitcairn Schweden Puerto Rico Finnland (inoffiziell) Palästinensisches Territorium Singapur USA (öffentliche Sicherheit) St. Helena Portugal Slowenien Palau Svalbard und Jan Mayen Paraguay Slowakei Katar...
  • Seite 100 AirCheck Wi-Fi Tester Bedienungshandbuch Surinam Osttimor (transitional) Sao Tome und Principe Türkei UdSSR (vormals) Trinidad und Tobago El Salvador Tuvalu Syrisch-Arabische Republik Taiwan Swasiland Tansania Turks- und Caicosinseln Ukraine Tschad Uganda Französisches Süd-Territorium Vereinigtes Königreich (inoffiziell) Togo Kleinere Inselbesitzungen der USA...
  • Seite 101 Anhang C: 802.11d-Ländercodes Amerikanische Jungferninseln Vietnam Vanuatu Wallis und Futuna Samoa Jemen Mayotte Jugoslawien (transitional) Südafrika Sambia Zaire (transitional) Simbabwe...
  • Seite 102 AirCheck Wi-Fi Tester Bedienungshandbuch...
  • Seite 103 Index Symbole 802.11d, 20 802.11-Einstellungen, 17 (...) 802.11-Einstellungen verwalten, 17, 18 Access Points-Liste 802.11n-Funktionen, 36 802.11, 30 ACL, 29 –A– Notizen, 31 Sicherheit, 30 a, 26 Liste der Netzwerke Access Point-Details, 32 802.11, 26 Access Points ACL, 25 802.11d-Land, 33 Notizen, 26 ACL (Autorisierungsstatus), 22 Sicherheit, 25...
  • Seite 104 AirCheck Wi-Fi Tester Bedienungshandbuch Hinweis, 35 –D– Ad hoc-Gerät Datei speichern Access Points-Liste, 30 Profil, 15 Liste der Netzwerke, 26, 29 Testsitzung, 62 AirCheck Manager Dateien Aktualisieren der Software im Tester, 66 ACP, 64 Profil, 14 ACS, 64 Transferieren von Dateien auf einen PC, 65 löschen, 63...
  • Seite 105 Einstellung, 19 Netzwerke bzw. Access Points, 23 LEDs, 5 Guard-Intervall, 38 Leistungspegel für Übertragung, 20 Liste sortieren, 27, 51 –H– –M– Hilfe (Fluke Networks kontaktieren), 2 Markiertes Gerät, 22 –K– –N– Kanäle Details zur Kanalverwendung, 40 n, 26 Frequenzbänder, 17...
  • Seite 106 AirCheck Wi-Fi Tester Bedienungshandbuch Liste, 25 –R– Ping, 46 Registrierung, 1 Sicherheitsanmeldeinformationen, 14 Reinigung, 66 Verbindung mit einem Netzwerk herstellen, 42 Nicht autorisiertes Gerät, 22 –S– Nicht hörbare Access Points ausgrauen, 18 Nicht hörbare Access Points löschen, 18 Schloss-Symbole Notizen, 35 Access Points-Bildschirm, 30, 51 (...), 26, 31...
  • Seite 107 Index Stromversorgung –X– Ausschaltung nicht möglich, 67 XML-Dateien, 64 Automatische Ausschaltung, 19 Batterie, 6 –Z– –T– Zeit, 19 Zeitstempel Technische Daten, 69 Access Points-Liste, 29 Transferieren von Dateien auf einen PC, 65 Liste der Netzwerke, 25 Zertifizierung und Übereinstimmung, 72 –U–...
  • Seite 108 AirCheck Wi-Fi Tester Bedienungshandbuch...
