Versiv-Produktfamilie zur Verkabelungszertifizierung
Benutzerhandbuch
A
B
C
D
A
E
Länge des Nachlaufkabels (oben) und des Vorlaufkabels (oben).
Ein Verlustereignis, z. B. ein Spleiß oder eine Biegung:
: Die Messungen des Ereignisses liegen alle innerhalb der
Testgrenzwerte.
: Mindestens eine Messung des Ereignisses überschreitet die
Testgrenzwerte.
: Das Ereignis wird von einem vorhergehenden
Ereignis verdeckt.
In der Übersicht werden die nicht sichtbaren Ereignisse und
das entsprechende auslösende Ereignis mit einem gestrichelten
Rahmen markiert. Der Tester kombiniert den Verlust aus
194

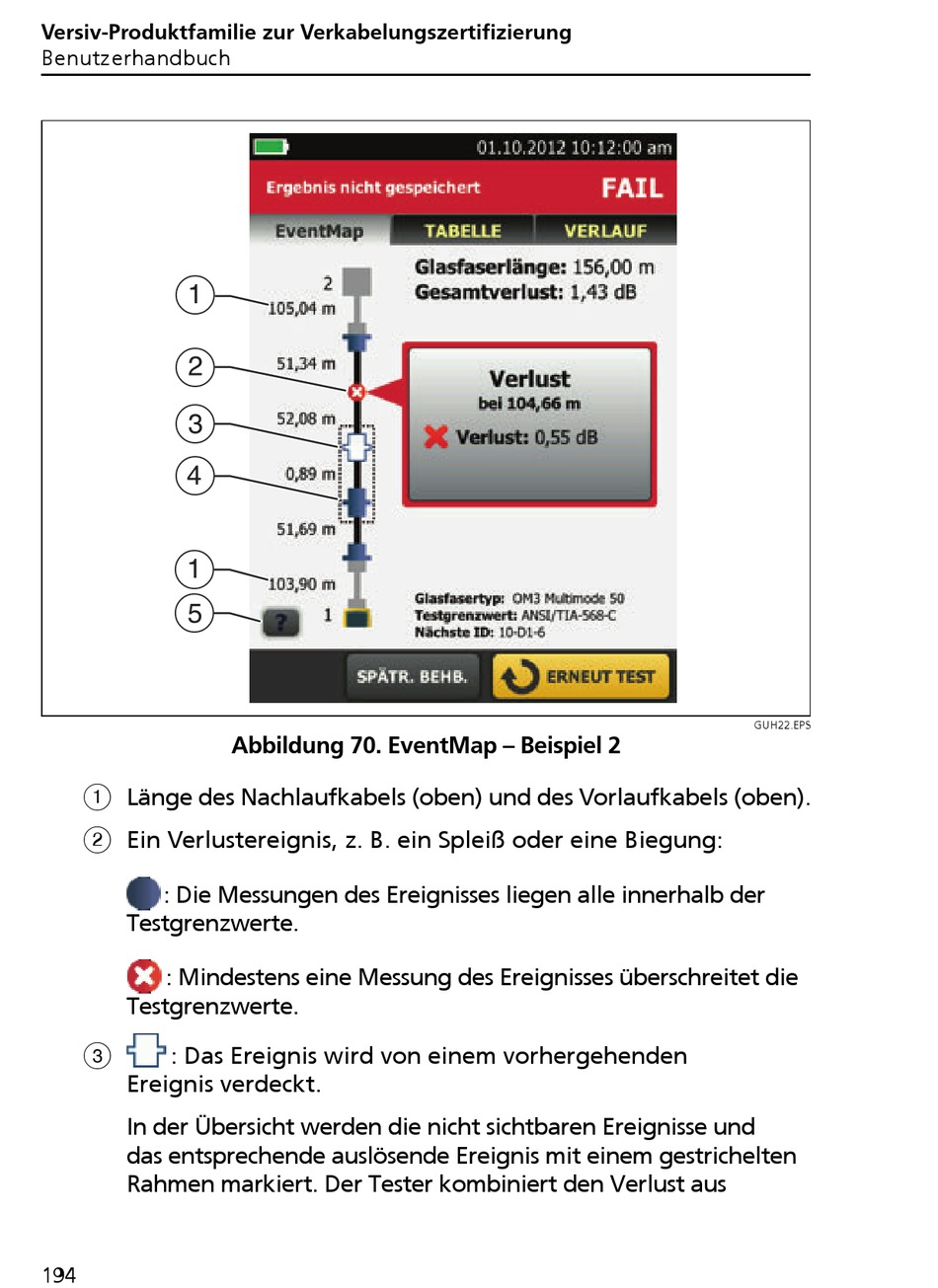

Abbildung 70. EventMap – Beispiel 2
GUH22.EPS
