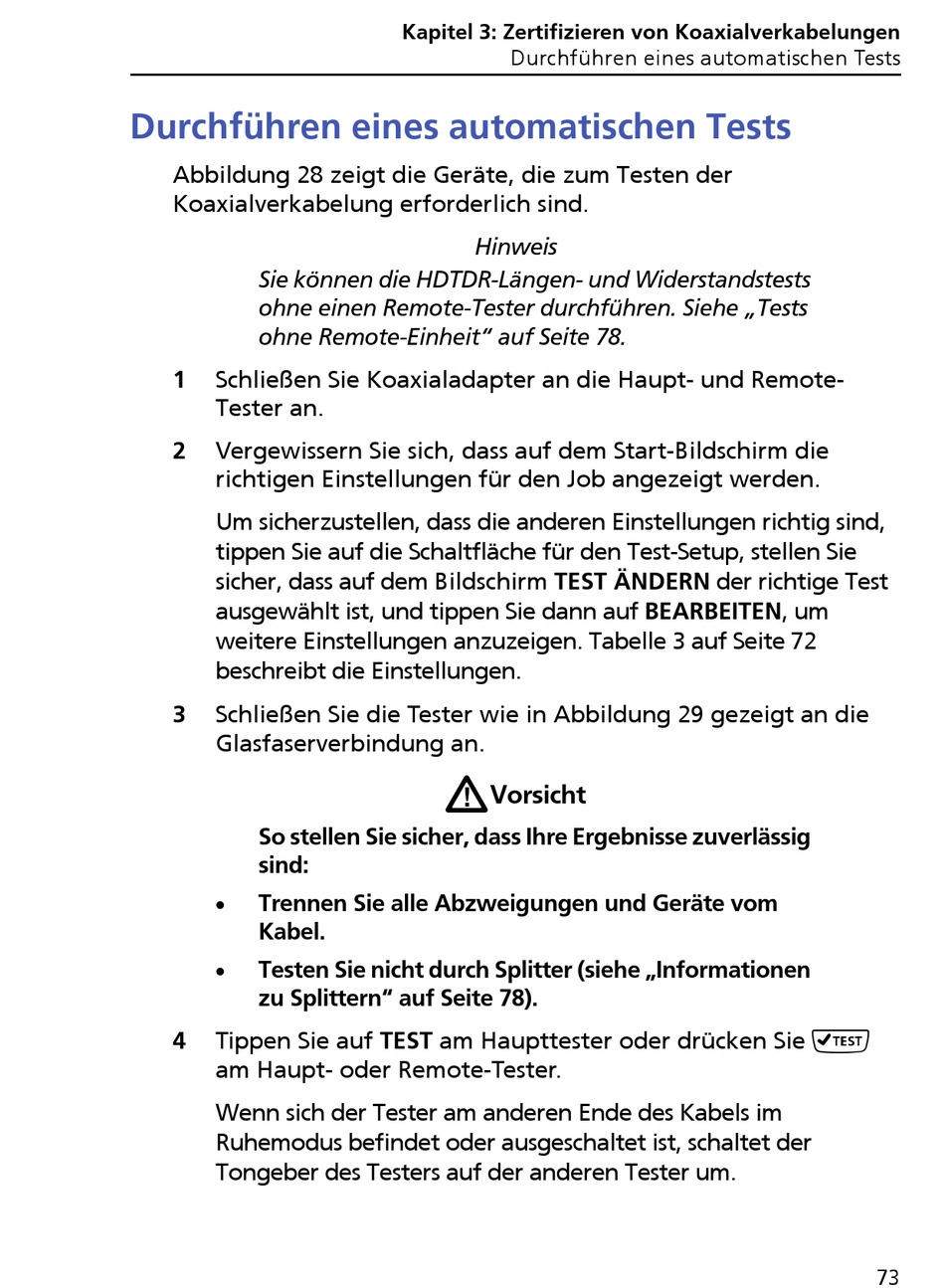

Durchführen eines automatischen Tests
Abbildung 28 zeigt die Geräte, die zum Testen der
Koaxialverkabelung erforderlich sind.
Sie können die HDTDR-Längen- und Widerstandstests
ohne einen Remote-Tester durchführen. Siehe „Tests
ohne Remote-Einheit" auf Seite 78.
1
Schließen Sie Koaxialadapter an die Haupt- und Remote-
Tester an.
2
Vergewissern Sie sich, dass auf dem Start-Bildschirm die
richtigen Einstellungen für den Job angezeigt werden.
Um sicherzustellen, dass die anderen Einstellungen richtig sind,
tippen Sie auf die Schaltfläche für den Test-Setup, stellen Sie
sicher, dass auf dem Bildschirm TEST ÄNDERN der richtige Test
ausgewählt ist, und tippen Sie dann auf BEARBEITEN, um
weitere Einstellungen anzuzeigen. Tabelle 3 auf Seite 72
beschreibt die Einstellungen.
3
Schließen Sie die Tester wie in Abbildung 29 gezeigt an die
Glasfaserverbindung an.
So stellen Sie sicher, dass Ihre Ergebnisse zuverlässig
sind:
Trennen Sie alle Abzweigungen und Geräte vom
Kabel.
Testen Sie nicht durch Splitter (siehe „Informationen
zu Splittern" auf Seite 78).
4
Tippen Sie auf TEST am Haupttester oder drücken Sie
am Haupt- oder Remote-Tester.
Wenn sich der Tester am anderen Ende des Kabels im
Ruhemodus befindet oder ausgeschaltet ist, schaltet der
Tongeber des Testers auf der anderen Tester um.
Kapitel 3: Zertifizieren von Koaxialverkabelungen
Durchführen eines automatischen Tests
Hinweis
W
Vorsicht
73
