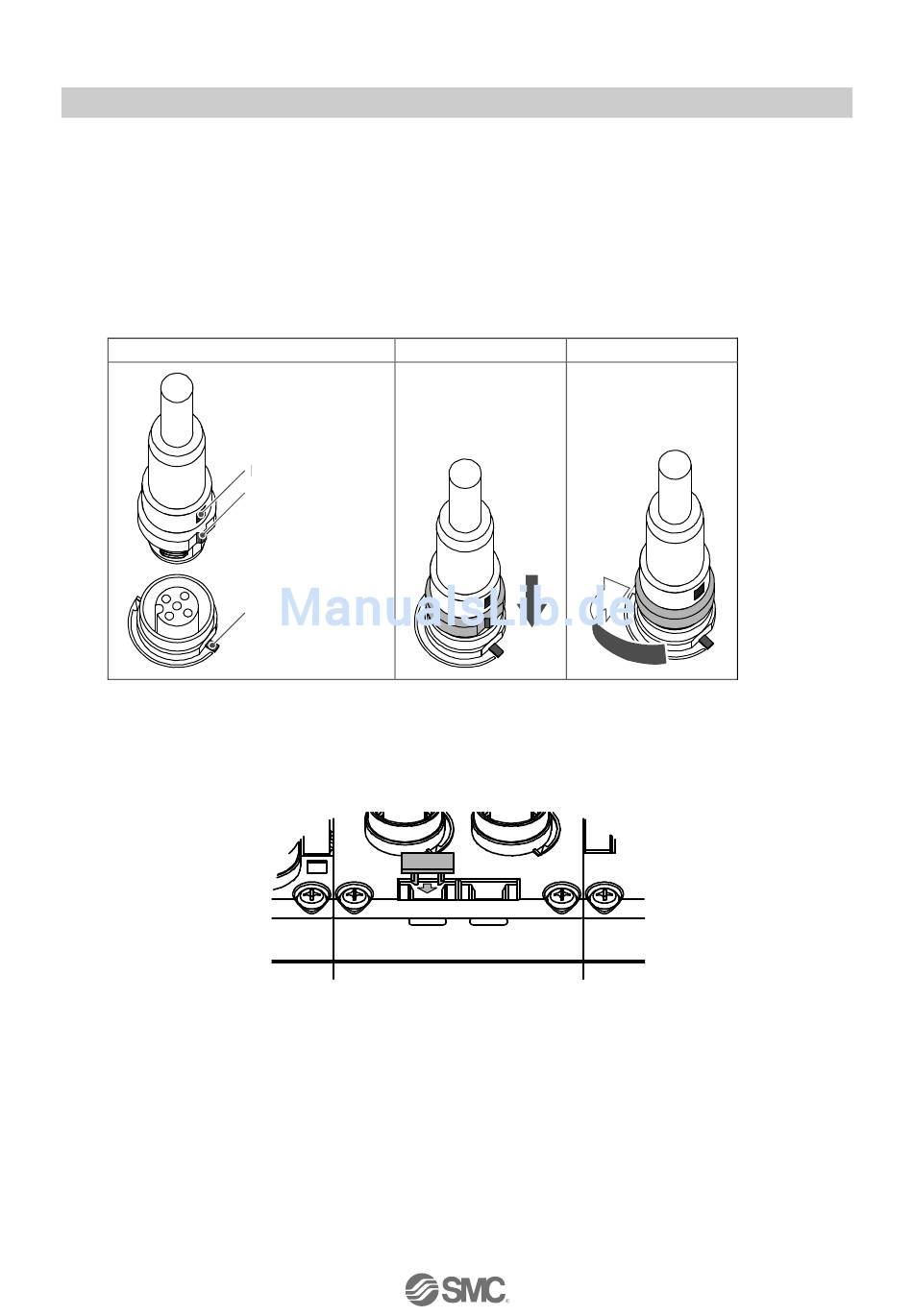

■Verdrahtung
•Anschluss des M12- oder M8-Verbindungskabels.
Die Anschlussmethode für den M12 SPEEDCON-Stecker wird unten erläutert.
(1)Richten Sie die B-Markierung auf dem Metallbefestigungselement des kabelseitigen Steckers
(Stecker/Buchse) mit der A-Markierung aus.
(2)Richten Sie die C-Markierung auf dem Modul aus und stecken Sie den Stecker senkrecht hinein.
Wenn sie nicht ausgerichtet sind, kann der Stecker nicht korrekt verbunden werden.
(3)Dreht man die B-Markierung um 180 Grad (1/2 Umdrehung), ist die Verdrahtung abgeschlossen.
Vergewissern Sie sich, dass die Verbindung nicht locker ist.
Wenn Sie zu weit gedreht haben wird es schwer, den Stecker zu entfernen.
•Montage der Markierung
Signalbezeichnung der Eingangs- oder Ausgangsgeräte und Adresse der Einheit können auf das
Beschriftungsschild geschrieben werden, das an jedem Modul befestigt werden kann.
Stecken Sie das Beschriftungsschild (EX600-ZT1) bei Bedarf in die Markierungsnut.
(1)
Markierung A
Markierung B
Markierung C auf dem
Modul
(2)
-14-
(3)
No.EX※※-OMQ0016
