■Anschlusskabel

Wählen Sie passende Kabel für die auf der SI-Einheit montierten Stecker.

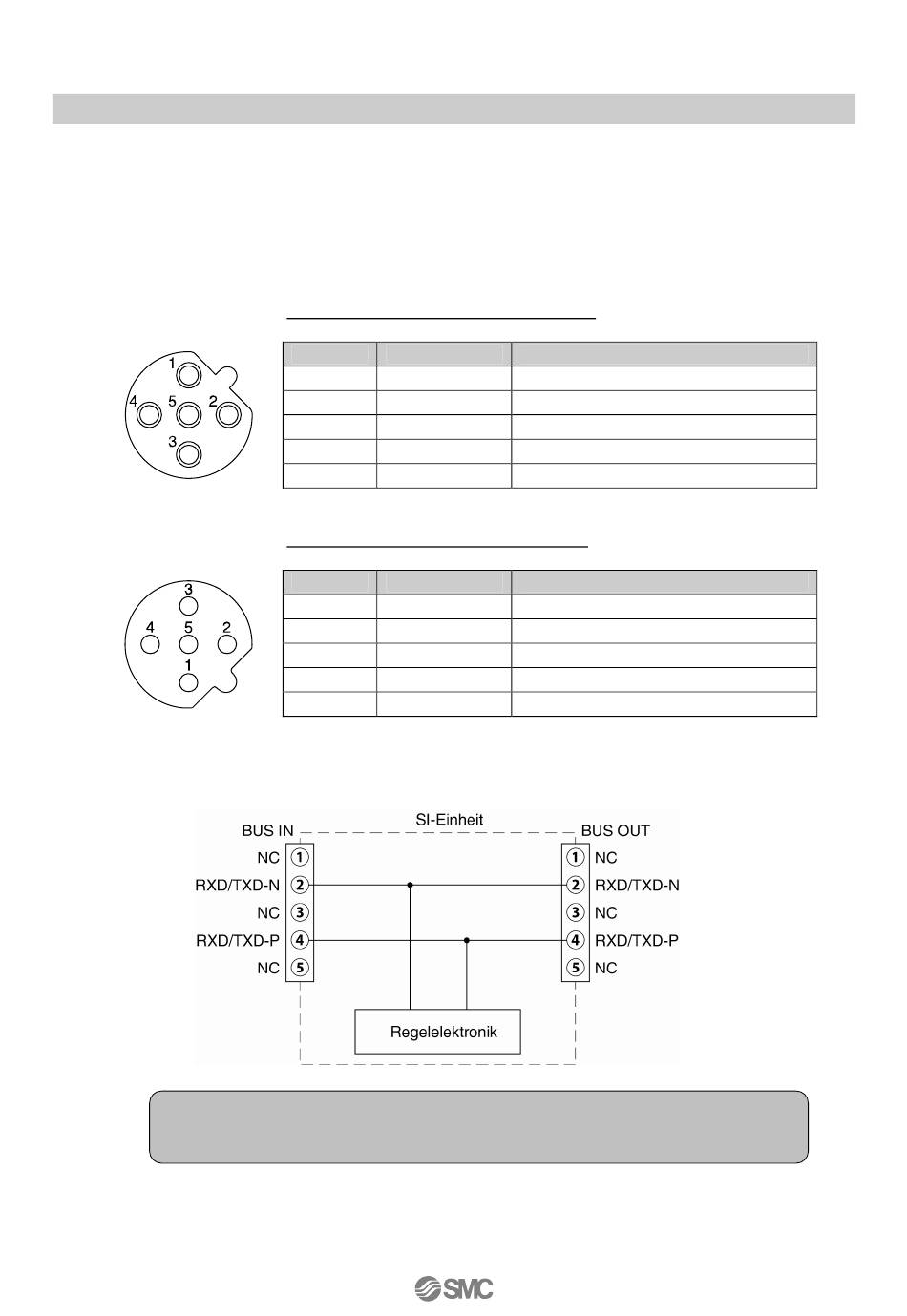

Anordnung der Feldbusschnittstellen-Anschlüsse
EX260-SPR1/-SPR2/-SPR3/-SPR4
Die Feldbusschnittstellen-Stecker BUS IN und BUS OUT sind wie im Schaltplan unten angezeigt im
Inneren der SI-Einheit angeschlossen und bilden eine Daisy-Chain-Struktur.
Anmerkung
Nicht verwendete Stecker sind mit einer Dichtungskappe zu verschließen.
Durch die korrekte Verwendung der Dichtungskappe kann die Schutzklasse IP67 erfüllt werden.
BUS OUT: 5-polige
M12-
Pos. Bezeichnung
1 -
2 RXD/TXD-N
3 -
4 RXD/TXD-P
5 -
BUS IN: 5-poliger M12-Stecker, B-kodiert
Pos. Bezeichnung
1 -
2 RXD/TXD-N
3 -
4 RXD/TXD-P
5 -
-11-
Buchse, B-kodiert
Beschreibung
nicht verwendet
Daten empfangen/übertragen, negativ
nicht verwendet
Daten empfangen/übertragen, positiv
nicht verwendet
Beschreibung
nicht verwendet
Daten empfangen/übertragen, negativ
nicht verwendet
Daten empfangen/übertragen, positiv
nicht verwendet
EX##-OMN0009DE-A
