Funktions- und Datenbausteine für SIEMENS S7

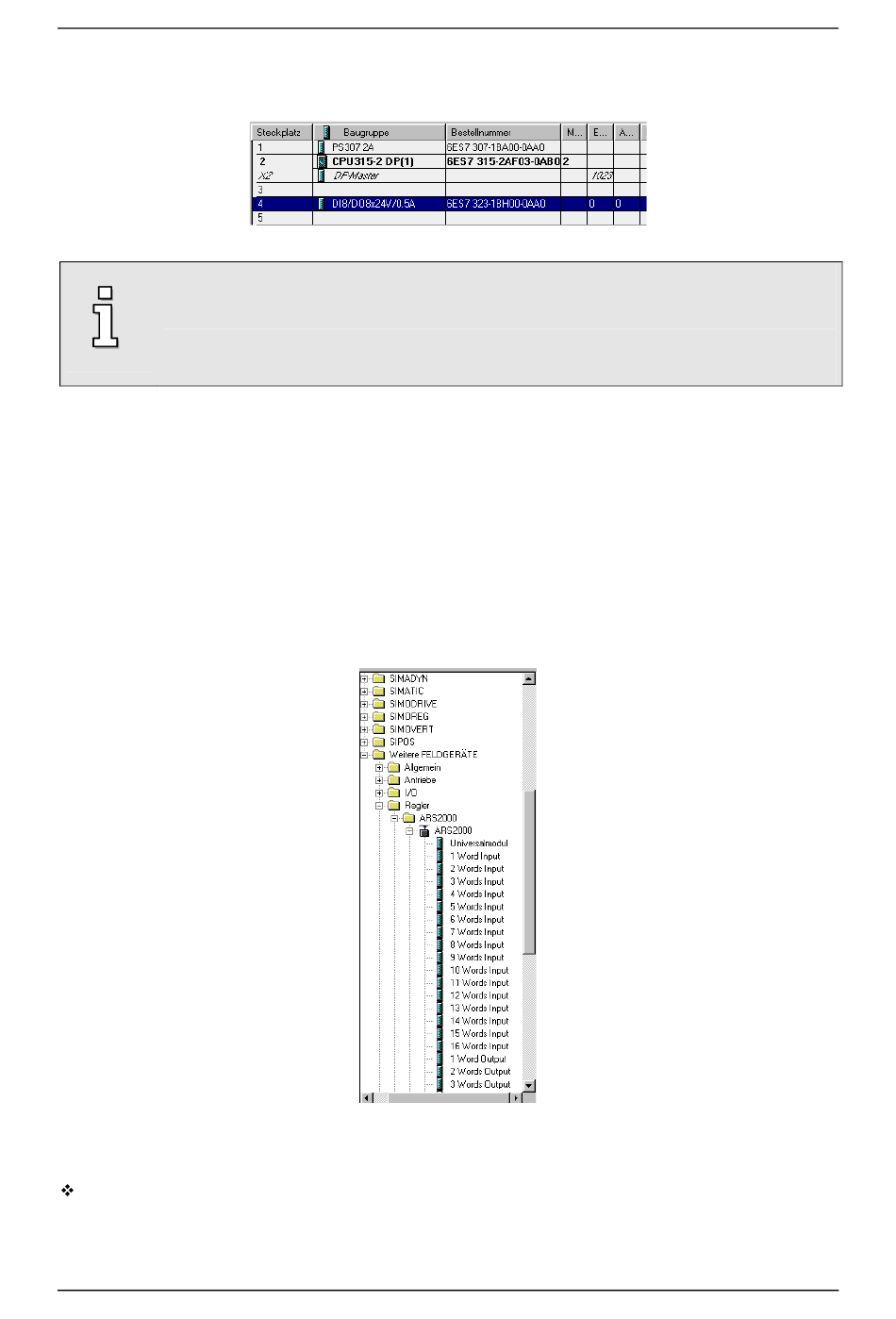

Selektieren Sie mit der Maus die aus dem Hardware Katalog einzusetzenden Hardwarekomponente
und ziehen Sie diese per Drag&Drop in das Stationsfenster.
Information
Die Bestellnummern im Projekt müssen mit den Bestellnummern der Hardware
(frontseitig aufgedruckt) übereinstimmen. Steckplatz 3 wird nicht belegt, da in diesem
Projekt keine Anschaltbaugruppe verwendet wird.
13.2.8
Anbindung des Servopositionierreglers
Die Anbindung des Servopositionierreglers erfolgt durch Markieren der Zeile X2 DP-Master im
Stationsfenster. Danach wird mit dem Befehl Einfügen -> DP-Mastersystem der Profibus ergänzt.
Anschließend wird aus dem Hardware Katalog aus dem Verzeichnis PROFIBUS-DP -> Weitere
FELDGERÄTE -> Regler-> ARS2000 mittels Drag&Drop das benötigte Modul zum Profibus
hinzugefügt.
Bei der Auswahl der Module ist die jeweilige Telegrammlänge zu berücksichtigen. Konkret muss für
das
Sollwerttelegramm Positionierbetrieb das Modul 8 Words Output
bzw. Sollwerttelegramm Drehzahlregelung das Modul 6 Words Output
PROFIBUS-Handbuch "Servopositionierregler ARS 2000"
Seite 101
Version 1.4
