Seite 88

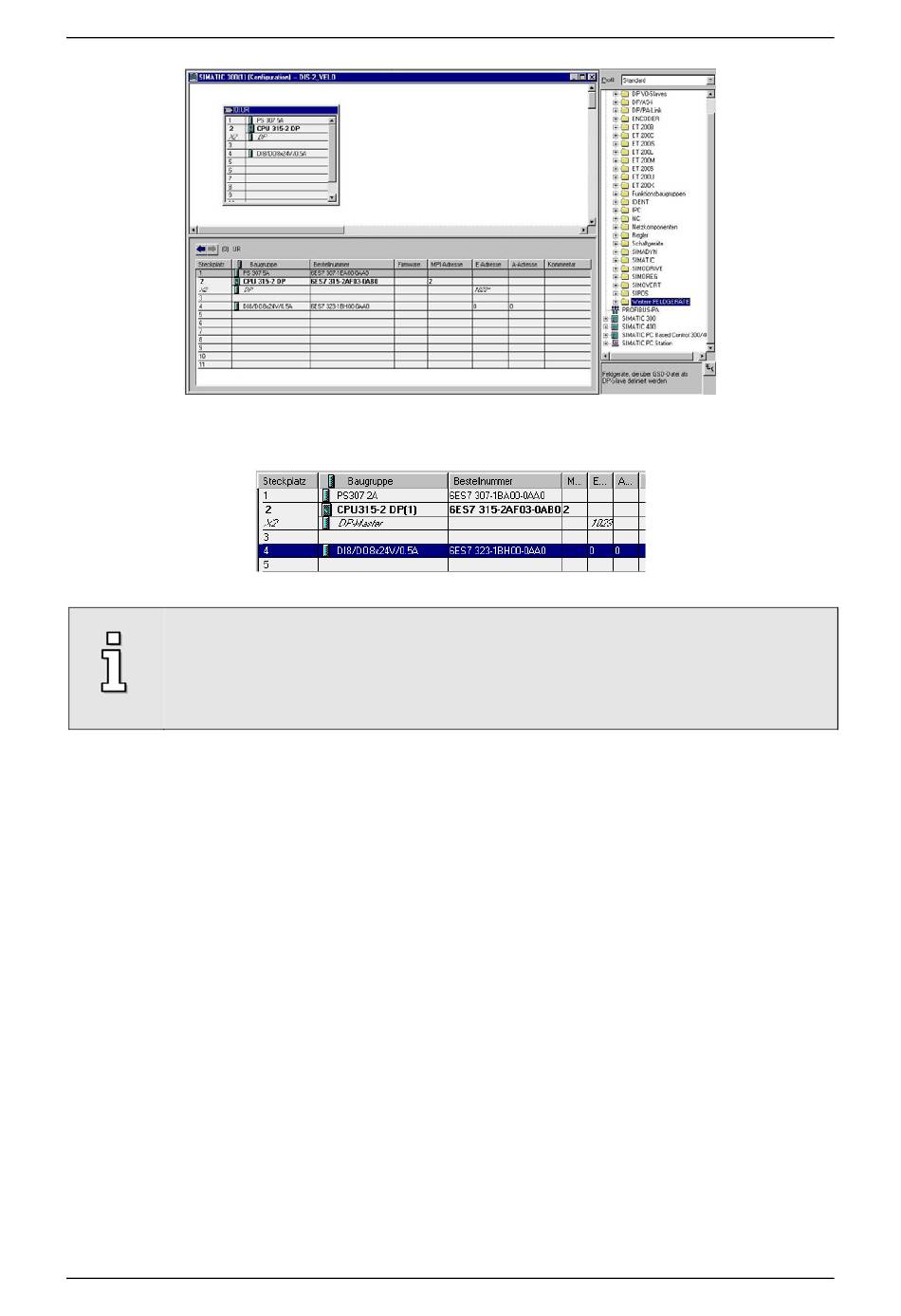

Selektieren Sie mit der Maus die aus dem Hardware Katalog einzusetzenden Hardwarekomponente
und ziehen Sie diese per Drag&Drop in das Stationsfenster.
Information
Die Bestellnummern im Projekt müssen mit den Bestellnummern der Hardware
(frontseitig aufgedruckt) übereinstimmen. Steckplatz 3 wird nicht belegt, da in diesem
Projekt keine Anschaltbaugruppe verwendet wird.
13.2.8

Anbindung des Servopositionierreglers

Die Anbindung des Servopositionierreglers erfolgt durch Markieren der Zeile X2 DP-Master im
Stationsfenster. Danach wird mit dem Befehl Einfügen -> DP-Mastersystem der Profibus ergän
Anschließend wird aus dem Hardware Katalog aus dem Verzeichnis PROFIBUS-DP -> Weitere
FELDGERÄTE -> Regler-> DIS-2 48/10 FB mittels Drag&Drop das benötigte Modul zum Profibu
hinzugefügt.
PROFIBUS-Handbuch Servopositionierregler DIS-2 48/10 FB
Funktions- und Datenbausteine für SIEMENS S7
zt.
s
Version 2.0
