Funktions- und Datenbausteine für SIEMENS S7
13.2.5

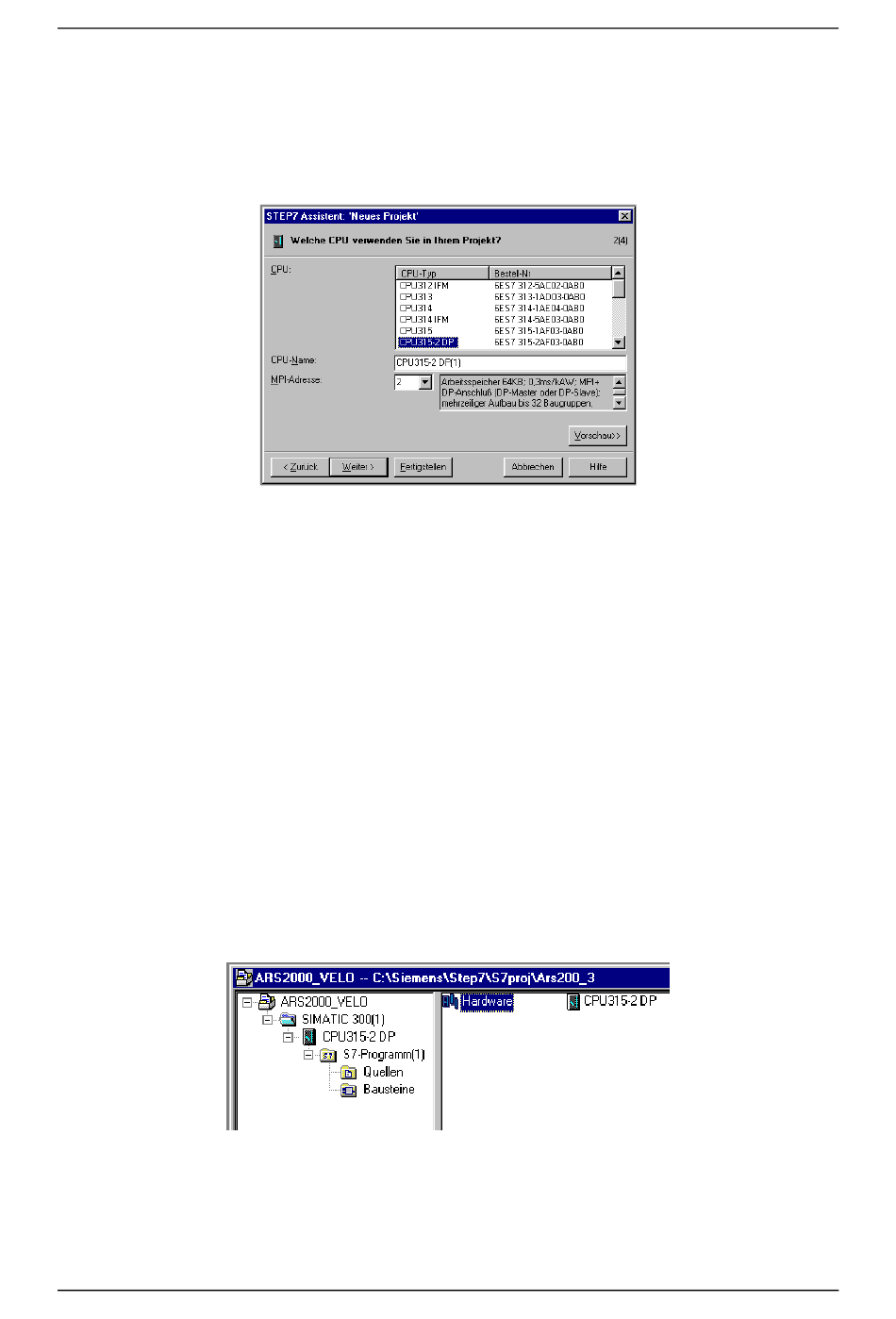

Erstellen eines S7 Programms

Zunächst wird die STEP 7 Software gestartet. Nach dem Start des SIMATIC Managers wird der
STEP7 Assistent geöffnet. Es wird empfohlen den STEP 7 Assistenten zu durchlaufen. Der STEP 7
Assistent führt Schritt für Schritt durch die Erstellung eines S7 Projektes.
Danach erfolgt die Auswahl des Organisationsbaustein OB1. Der OB1 befindet sich in der obersten
Programmebene und organisiert die anderen Bausteine.
Weitere Bausteine können später eingefügt werden.
Im Anschluss erfolgt die Auswahl der bevorzugten Programmiersprache. Diese kann später in andere
Programmiersprachen konvertiert werden.
13.2.6

Einbinden der GSD-Datei

Im erstellten Projekt muss dann die Hardwarekonfiguration der eingesetzten SPS vorgenommen
werden. Hierzu wird auf der linken Fensterseite SIMATIC 300-Station ausgewählt und anschließend
auf der rechten Fensterseite mit einem Doppelklick Hardware angewählt.
Zunächst wird die Station mit dem Befehl Station -> Schließen geschlossen ohne dabei den
Hardware-Konfigurator zu beenden.
Mit dem Befehl Extras->Neue GSD installieren... wird die GSD Datei MXME08CE.gsd, die für das
Einfügen des ARS2000 in den Hardwarekatalog notwendig ist, hinzugefügt.
PROFIBUS-Handbuch "Servopositionierregler ARS 2000"
Seite 99
Version 1.4
