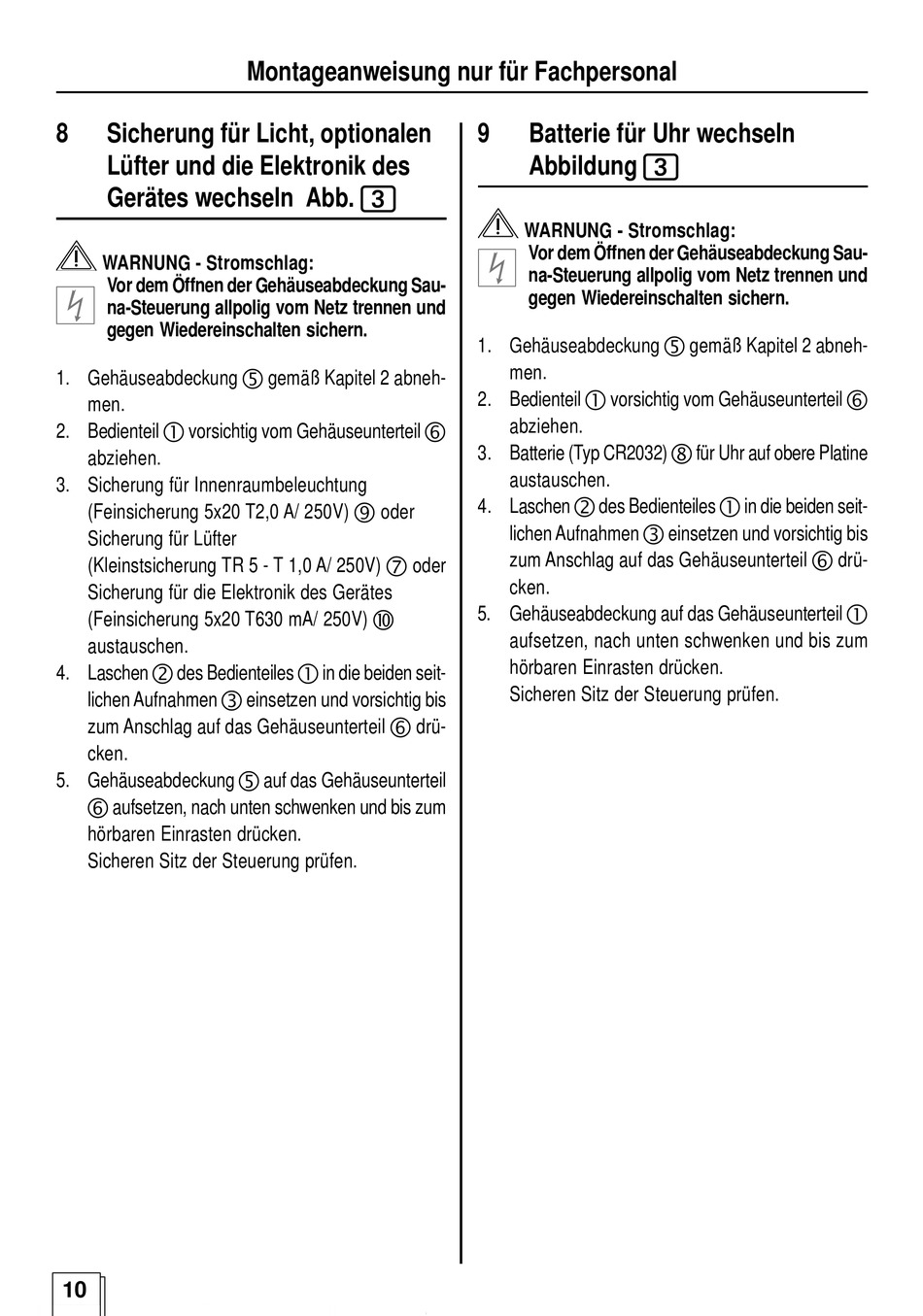

8 Sicherung für Licht, optionalen
Lüfter und die Elektronik des
Gerätes wechseln Abb. 3
WARNUNG - Stromschlag:
Vor dem Öffnen der Gehäuseabdeckung Sau-
na-Steuerung allpolig vom Netz trennen und
gegen Wiedereinschalten sichern.
1. Gehäuseabdeckung 5 gemäß Kapitel 2 abneh-
men.
2. Bedienteil 1 vorsichtig vom Gehäuseunterteil 6
abziehen.
3. Sicherung für Innenraumbeleuchtung
(Feinsicherung 5x20 T2,0 A/ 250V) 9 oder
Sicherung für Lüfter
(Kleinstsicherung TR 5 - T 1,0 A/ 250V) 7 oder
Sicherung für die Elektronik des Gerätes
(Feinsicherung 5x20 T630 mA/ 250V) A
austauschen.
4. Laschen 2 des Bedienteiles 1 in die beiden seit-
lichen Aufnahmen 3 einsetzen und vorsichtig bis
zum Anschlag auf das Gehäuseunterteil 6 drü-
cken.
5. Gehäuseabdeckung 5 auf das Gehäuseunterteil
6 aufsetzen, nach unten schwenken und bis zum
hörbaren Einrasten drücken.
Sicheren Sitz der Steuerung prüfen.
10
Montageanweisung nur für Fachpersonal
9 Batterie für Uhr wechseln
Abbildung 3
WARNUNG - Stromschlag:
Vor dem Öffnen der Gehäuseabdeckung Sau-
na-Steuerung allpolig vom Netz trennen und
gegen Wiedereinschalten sichern.
1. Gehäuseabdeckung 5 gemäß Kapitel 2 abneh-
men.
2. Bedienteil 1 vorsichtig vom Gehäuseunterteil 6
abziehen.
3. Batterie (Typ CR2032) 8 für Uhr auf obere Platine
austauschen.
4. Laschen 2 des Bedienteiles 1 in die beiden seit-
lichen Aufnahmen 3 einsetzen und vorsichtig bis
zum Anschlag auf das Gehäuseunterteil 6 drü-
cken.
5. Gehäuseabdeckung auf das Gehäuseunterteil 1
aufsetzen, nach unten schwenken und bis zum
hörbaren Einrasten drücken.
Sicheren Sitz der Steuerung prüfen.
