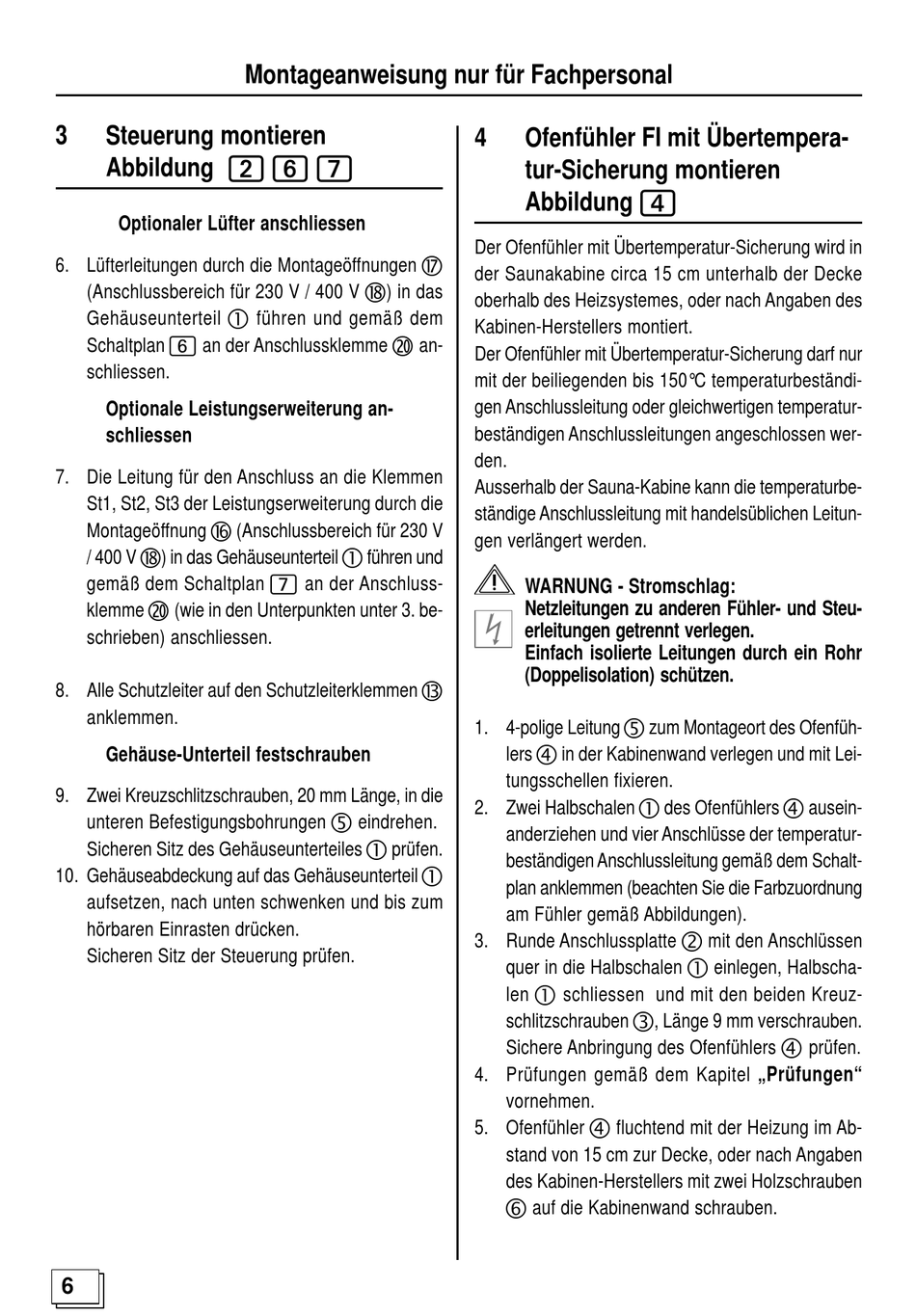

3
Steuerung montieren
Abbildung 2 6 7
Optionaler Lüfter anschliessen
6. Lüfterleitungen durch die Montageöffnungen H
(Anschlussbereich für 230 V / 400 V I) in das
Gehäuseunterteil 1 führen und gemäß dem
Schaltplan 6 an der Anschlussklemme K an-
schliessen.
Optionale Leistungserweiterung an-
schliessen
7. Die Leitung für den Anschluss an die Klemmen
St1, St2, St3 der Leistungserweiterung durch die
Montageöffnung G (Anschlussbereich für 230 V
/ 400 V I) in das Gehäuseunterteil 1 führen und
gemäß dem Schaltplan 7 an der Anschluss-
klemme K (wie in den Unterpunkten unter 3. be-
schrieben) anschliessen.
8. Alle Schutzleiter auf den Schutzleiterklemmen D
anklemmen.
Gehäuse-Unterteil festschrauben
9. Zwei Kreuzschlitzschrauben, 20 mm Länge, in die
unteren Befestigungsbohrungen 5 eindrehen.
Sicheren Sitz des Gehäuseunterteiles 1 prüfen.
10. Gehäuseabdeckung auf das Gehäuseunterteil 1
aufsetzen, nach unten schwenken und bis zum
hörbaren Einrasten drücken.
Sicheren Sitz der Steuerung prüfen.
6
Montageanweisung nur für Fachpersonal
4
Ofenfühler FI mit Übertempera-
tur-Sicherung montieren
Abbildung 4
Der Ofenfühler mit Übertemperatur-Sicherung wird in
der Saunakabine circa 15 cm unterhalb der Decke
oberhalb des Heizsystemes, oder nach Angaben des
Kabinen-Herstellers montiert.
Der Ofenfühler mit Übertemperatur-Sicherung darf nur
mit der beiliegenden bis 150°C temperaturbeständi-
gen Anschlussleitung oder gleichwertigen temperatur-
beständigen Anschlussleitungen angeschlossen wer-
den.
Ausserhalb der Sauna-Kabine kann die temperaturbe-
ständige Anschlussleitung mit handelsüblichen Leitun-
gen verlängert werden.
WARNUNG - Stromschlag:
Netzleitungen zu anderen Fühler- und Steu-
erleitungen getrennt verlegen.
Einfach isolierte Leitungen durch ein Rohr
(Doppelisolation) schützen.
1. 4-polige Leitung 5 zum Montageort des Ofenfüh-
lers 4 in der Kabinenwand verlegen und mit Lei-
tungsschellen fixieren.
2. Zwei Halbschalen 1 des Ofenfühlers 4 ausein-
anderziehen und vier Anschlüsse der temperatur-
beständigen Anschlussleitung gemäß dem Schalt-
plan anklemmen (beachten Sie die Farbzuordnung
am Fühler gemäß Abbildungen).
3. Runde Anschlussplatte 2 mit den Anschlüssen
quer in die Halbschalen 1 einlegen, Halbscha-
len 1 schliessen und mit den beiden Kreuz-
schlitzschrauben 3, Länge 9 mm verschrauben.
Sichere Anbringung des Ofenfühlers 4 prüfen.
4. Prüfungen gemäß dem Kapitel „Prüfungen"
vornehmen.
5. Ofenfühler 4 fluchtend mit der Heizung im Ab-
stand von 15 cm zur Decke, oder nach Angaben
des Kabinen-Herstellers mit zwei Holzschrauben
6 auf die Kabinenwand schrauben.
