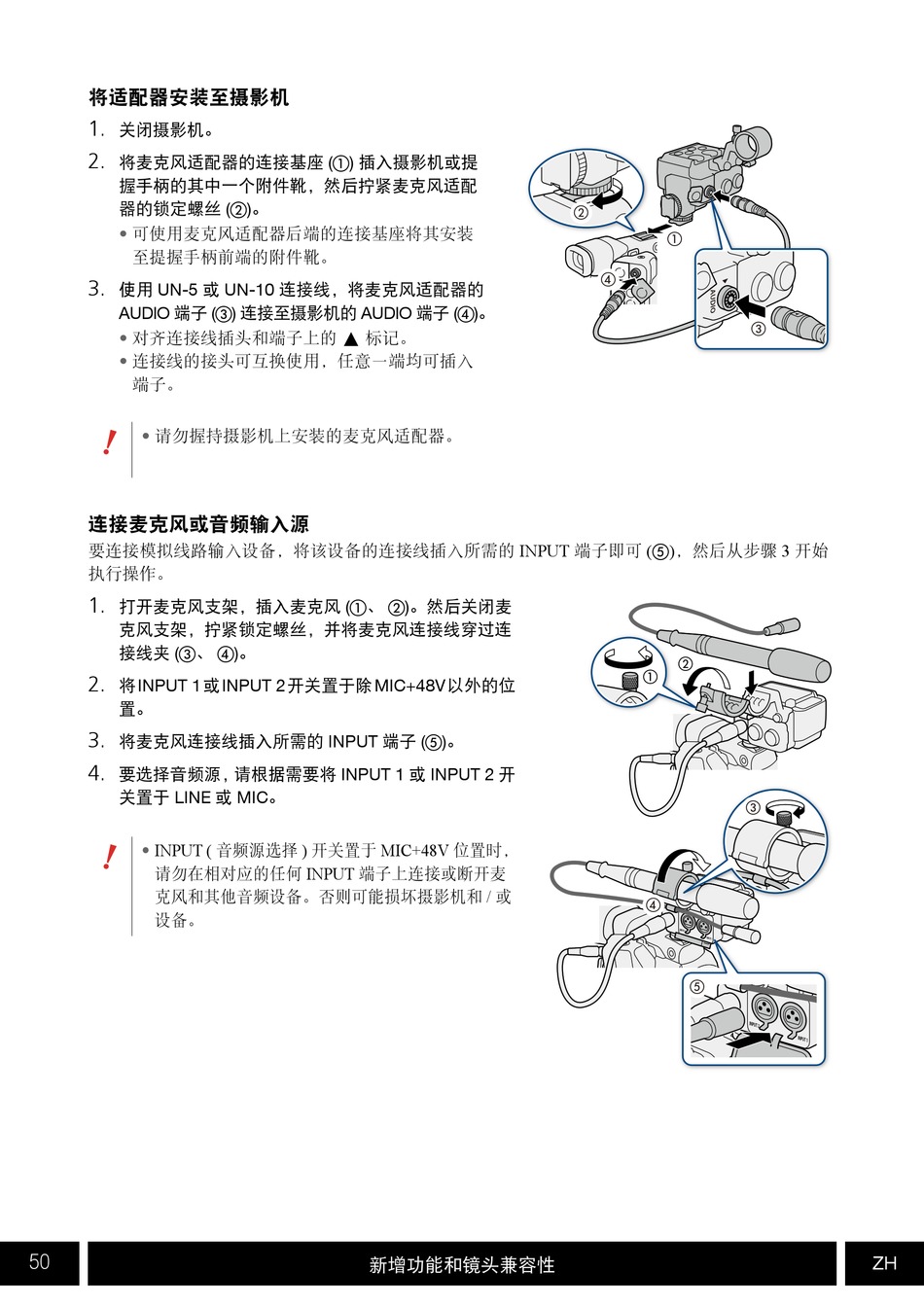

将适配器安装至摄影机
1.
关闭摄影机。
2.
将麦克风适配器的连接基座 ( ) 插入摄影机或提
握手柄的其中一个附件靴，然后拧紧麦克风适配
器的锁定螺丝 ( )。
可使用麦克风适配器后端的连接基座将其安装
•
至提握手柄前端的附件靴。
3.
使用 UN-5 或 UN-10 连接线，将麦克风适配器的
AUDIO 端子 ( ) 连接至摄影机的 AUDIO 端子 ( )。
对齐连接线插头和端子上的 Í 标记。
•
连接线的接头可互换使用，任意一端均可插入
•
端子。
请勿握持摄影机上安装的麦克风适配器。
•
连接麦克风或音频输入源
要连接模拟线路输入设备，将该设备的连接线插入所需的 INPUT 端子即可 ( )，然后从步骤 3 开始
执行操作。
1.
打开麦克风支架，插入麦克风 ( 、
克风支架，拧紧锁定螺丝，并将麦克风连接线穿过连
接线夹 ( 、
2.
将 INPUT 1 或INPUT 2 开关置于除 MIC+48V以外的位
置。
3.
将麦克风连接线插入所需的 INPUT 端子 ( )。
4.
要选择音频源， 请根据需要将 INPUT 1 或 INPUT 2 开
关置于 LINE 或 MIC。
INPUT ( 音频源选择 ) 开关置于 MIC+48V 位置时，
•
请勿在相对应的任何 INPUT 端子上连接或断开麦
克风和其他音频设备。否则可能损坏摄影机和 / 或
设备。
50
)。然后关闭麦
)。
新增功能和镜头兼容性 ZH
