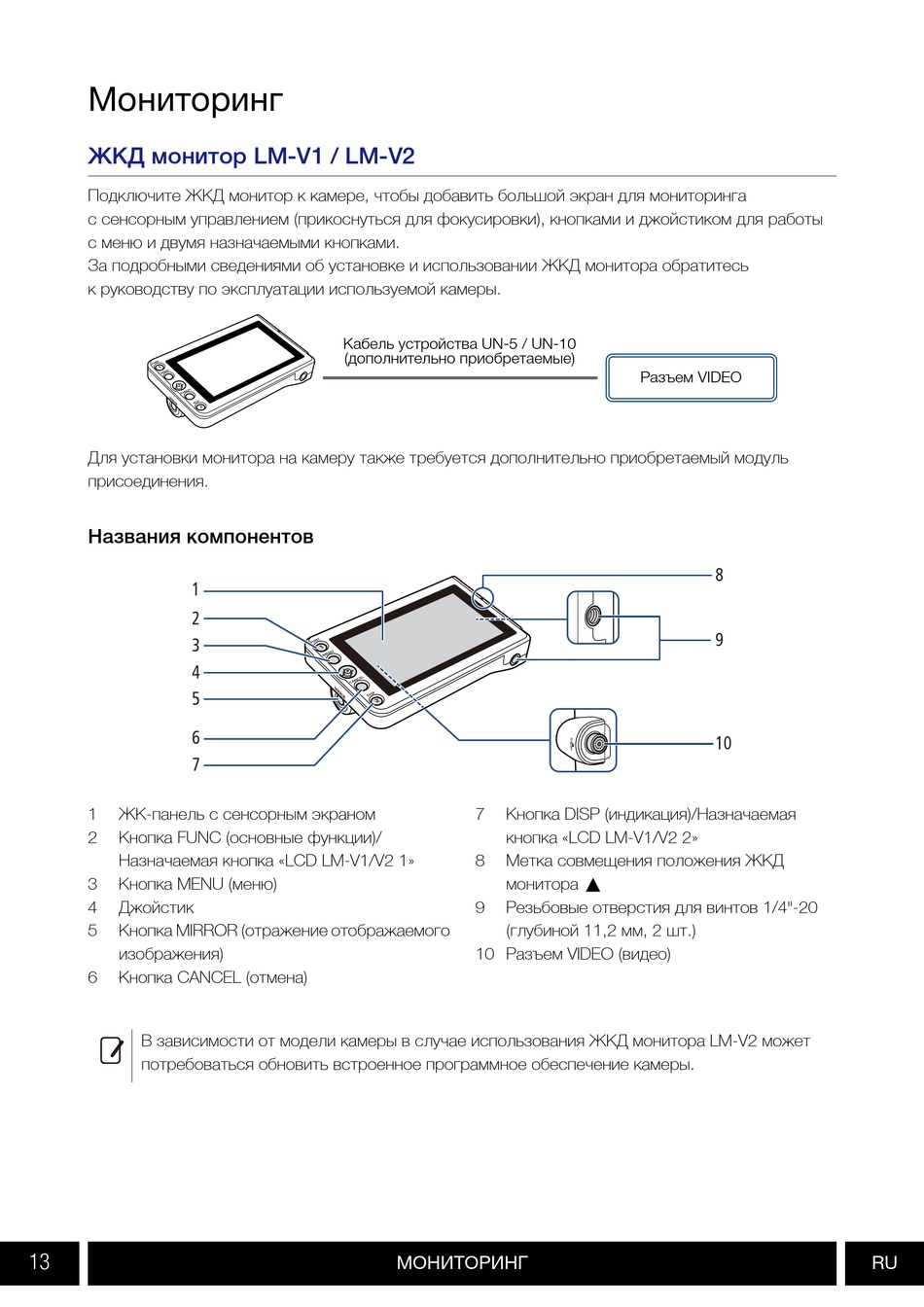

Мониторинг
ЖКД монитор LM-V1 / LM-V2
Подключите ЖКД монитор к камере, чтобы добавить большой экран для мониторинга
с сенсорным управлением (прикоснуться для фокусировки), кнопками и джойстиком для работы
с меню и двумя назначаемыми кнопками.
За подробными сведениями об установке и использовании ЖКД монитора обратитесь
к руководству по эксплуатации используемой камеры.
Для установки монитора на камеру также требуется дополнительно приобретаемый модуль
присоединения.
Названия компонентов
1
2
3
4
5
6
7
1 ЖК-панель с сенсорным экраном
2 Кнопка FUNC (основные функции)/
Назначаемая кнопка «LCD LM-V1/V2 1»
3 Кнопка MENU (меню)
4 Джойстик
5 Кнопка MIRROR (отражение отображаемого
изображения)
6 Кнопка CANCEL (отмена)
В зависимости от модели камеры в случае использования ЖКД монитора LM-V2 может
потребоваться обновить встроенное программное обеспечение камеры.
13
Кабель устройства UN-5 / UN-10
(дополнительно приобретаемые)
7 Кнопка DISP (индикация)/Назначаемая
кнопка «LCD LM-V1/V2 2»
8 Метка совмещения положения ЖКД
монитора Í
9 Резьбовые отверстия для винтов 1/4"-20
(глубиной 11,2 мм, 2 шт.)
10 Разъем VIDEO (видео)
МОНИТОРИНГ
Разъем VIDEO
8
9
10
