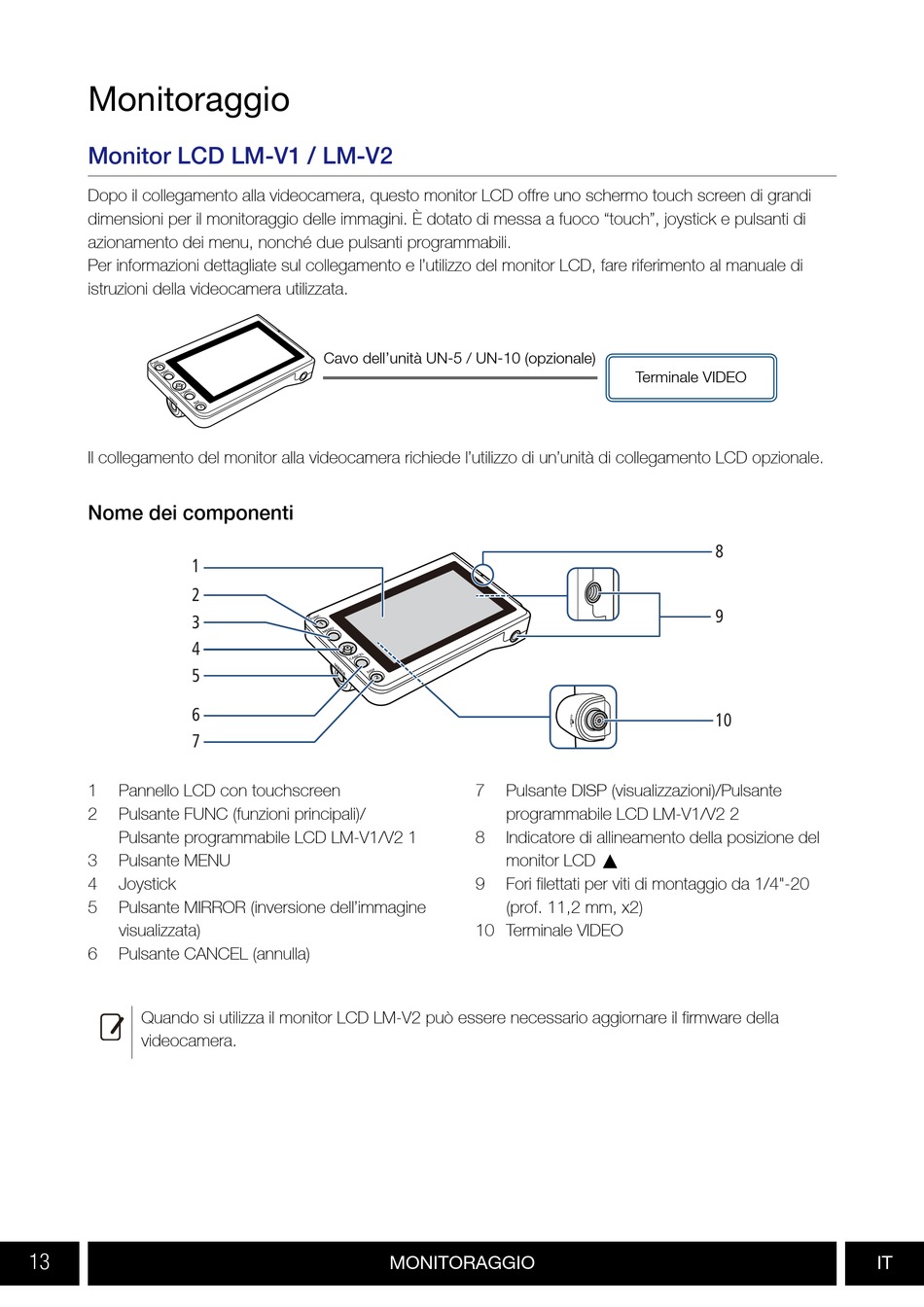

Monitoraggio
Monitor LCD LM-V1 / LM-V2
Dopo il collegamento alla videocamera, questo monitor LCD offre uno schermo touch screen di grandi
dimensioni per il monitoraggio delle immagini. È dotato di messa a fuoco "touch", joystick e pulsanti di
azionamento dei menu, nonché due pulsanti programmabili.
Per informazioni dettagliate sul collegamento e l'utilizzo del monitor LCD, fare riferimento al manuale di
istruzioni della videocamera utilizzata.
Il collegamento del monitor alla videocamera richiede l'utilizzo di un'unità di collegamento LCD opzionale.
Nome dei componenti
1
2
3
4
5
6
7
1
Pannello LCD con touchscreen
2
Pulsante FUNC (funzioni principali)/
Pulsante programmabile LCD LM-V1/V2 1
3
Pulsante MENU
4
Joystick
5
Pulsante MIRROR (inversione dell'immagine
visualizzata)
6
Pulsante CANCEL (annulla)
Quando si utilizza il monitor LCD LM-V2 può essere necessario aggiornare il firmware della
videocamera.
13
Cavo dell'unità UN-5 / UN-10 (opzionale)
7
8
9
10 Terminale VIDEO
MONITORAGGIO
Terminale VIDEO
Pulsante DISP (visualizzazioni)/Pulsante
programmabile LCD LM-V1/V2 2
Indicatore di allineamento della posizione del
monitor LCD Í
Fori filettati per viti di montaggio da 1/4"-20
(prof. 11,2 mm, x2)
8
9
10
IT
