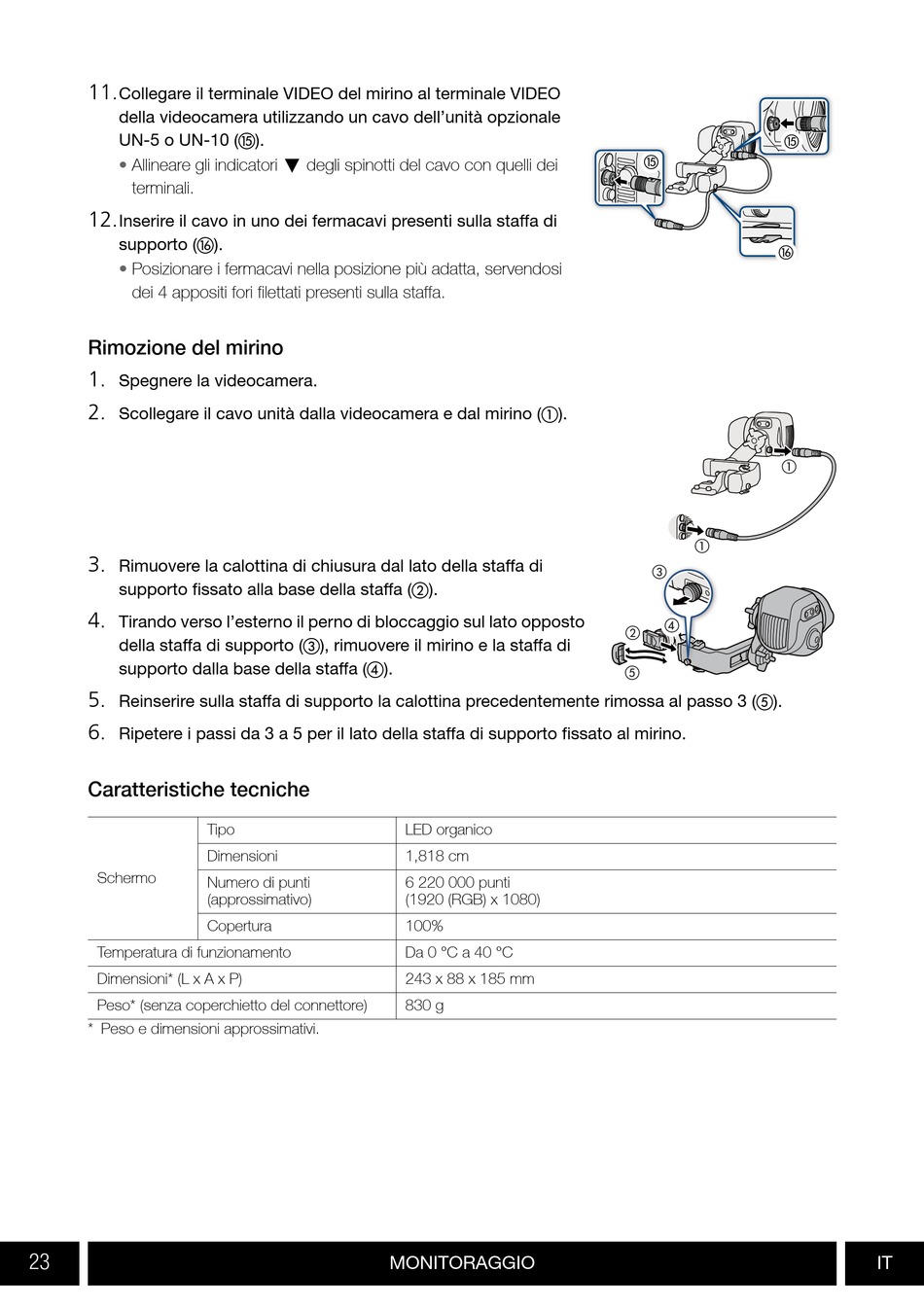

11.
Collegare il terminale VIDEO del mirino al terminale VIDEO
della videocamera utilizzando un cavo dell'unità opzionale
UN-5 o UN-10 ( ).
Allineare gli indicatori Î degli spinotti del cavo con quelli dei
•
terminali.
12.
Inserire il cavo in uno dei fermacavi presenti sulla staffa di
supporto ( ).
• Posizionare i fermacavi nella posizione più adatta, servendosi
dei 4 appositi fori filettati presenti sulla staffa.

Rimozione del mirino

1.
Spegnere la videocamera.
2.
Scollegare il cavo unità dalla videocamera e dal mirino ( ).
3.
Rimuovere la calottina di chiusura dal lato della staffa di
supporto fissato alla base della staffa ( ).
4.
Tirando verso l'esterno il perno di bloccaggio sul lato opposto
della staffa di supporto ( ), rimuovere il mirino e la staffa di
supporto dalla base della staffa ( ).
5.
Reinserire sulla staffa di supporto la calottina precedentemente rimossa al passo 3 ( ).
6.
Ripetere i passi da 3 a 5 per il lato della staffa di supporto fissato al mirino.
Caratteristiche tecniche
Schermo
Temperatura di funzionamento
Dimensioni* (L x A x P)
Peso* (senza coperchietto del connettore)
* Peso e dimensioni approssimativi.
23
Tipo
Dimensioni
Numero di punti
(approssimativo)
Copertura
LED organico
1,818 cm
6 220 000 punti
(1920 (RGB) x 1080)
100%
Da 0 °C a 40 °C
243 x 88 x 185 mm
830 g
MONITORAGGIO IT
