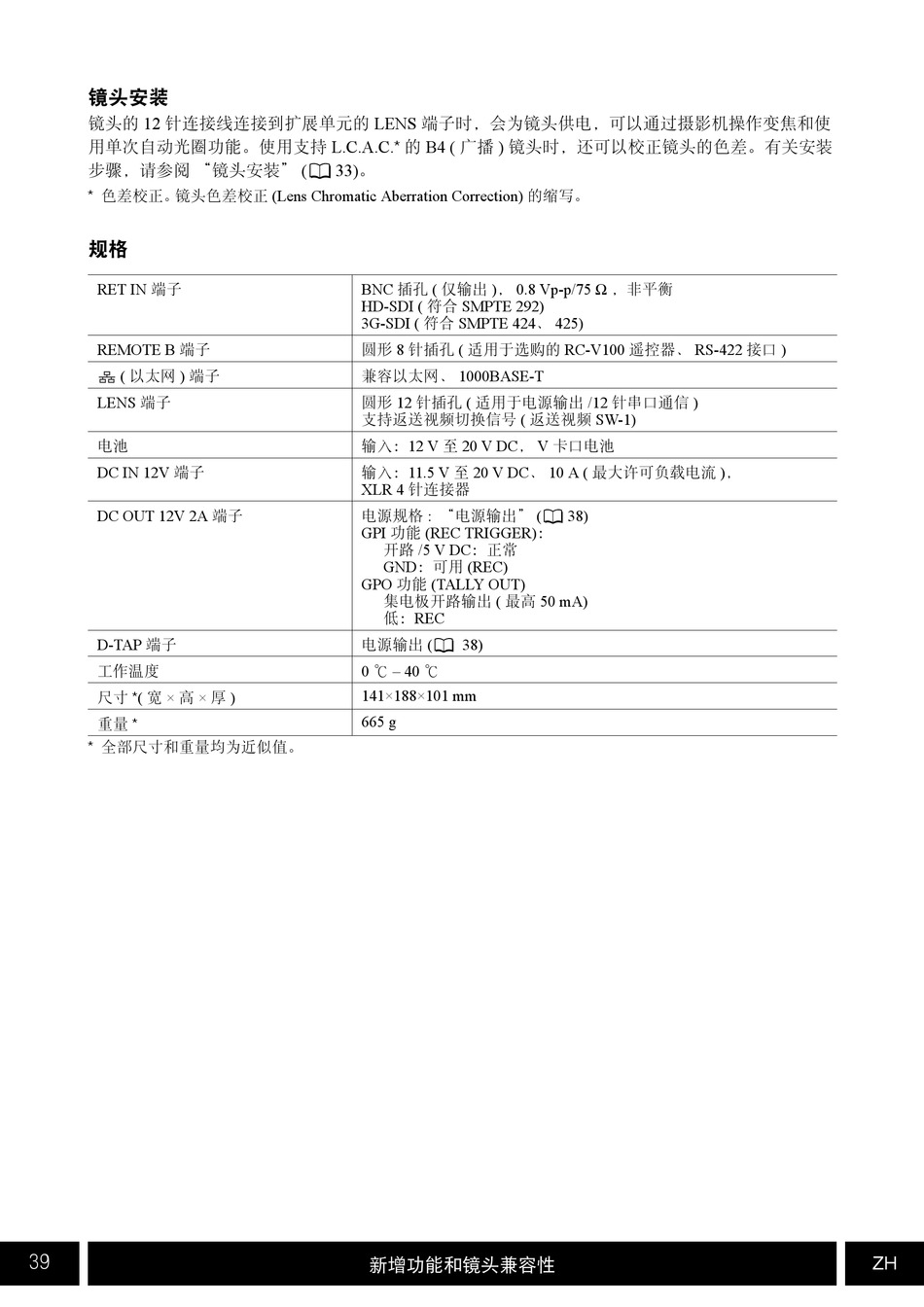

镜头安装
镜头的 12 针连接线连接到扩展单元的 LENS 端子时，会为镜头供电，可以通过摄影机操作变焦和使
用单次自动光圈功能。使用支持 L.C.A.C.* 的 B4 ( 广播 ) 镜头时，还可以校正镜头的色差。有关安装
步骤，请参阅 "镜头安装" (0 33)。
* 色差校正。 镜头色差校正 (Lens Chromatic Aberration Correction) 的缩写。
规格
RET IN 端子
REMOTE B 端子
( 以太网 ) 端子
LENS 端子
电池
DC IN 12V 端子
DC OUT 12V 2A 端子
D-TAP 端子
工作温度
尺寸 *( 宽 × 高 × 厚 )
重量 *
* 全部尺寸和重量均为近似值。
39
BNC 插孔 ( 仅输出 )， 0.8 Vp-p/75 Ω ，非平衡
HD-SDI ( 符合 SMPTE 292)
3G-SDI ( 符合 SMPTE 424、 425)
圆形 8 针插孔 ( 适用于选购的 RC-V100 遥控器、 RS-422 接口 )
兼容以太网、 1000BASE-T
圆形 12 针插孔 ( 适用于电源输出 /12 针串口通信 )
支持返送视频切换信号 ( 返送视频 SW-1)
输入：12 V 至 20 V DC， V 卡口电池
输入：11.5 V 至 20 V DC、 10 A ( 最大许可负载电流 )，
XLR 4 针连接器
电源规格 : "电源输出" (0 38)
GPI 功能 (REC TRIGGER)：
开路 /5 V DC：正常
GND：可用 (REC)
GPO 功能 (TALLY OUT)
集电极开路输出 ( 最高 50 mA)
低：REC
电源输出 (0 38)
0 ℃ – 40 ℃
141×188×101 mm
665 g
