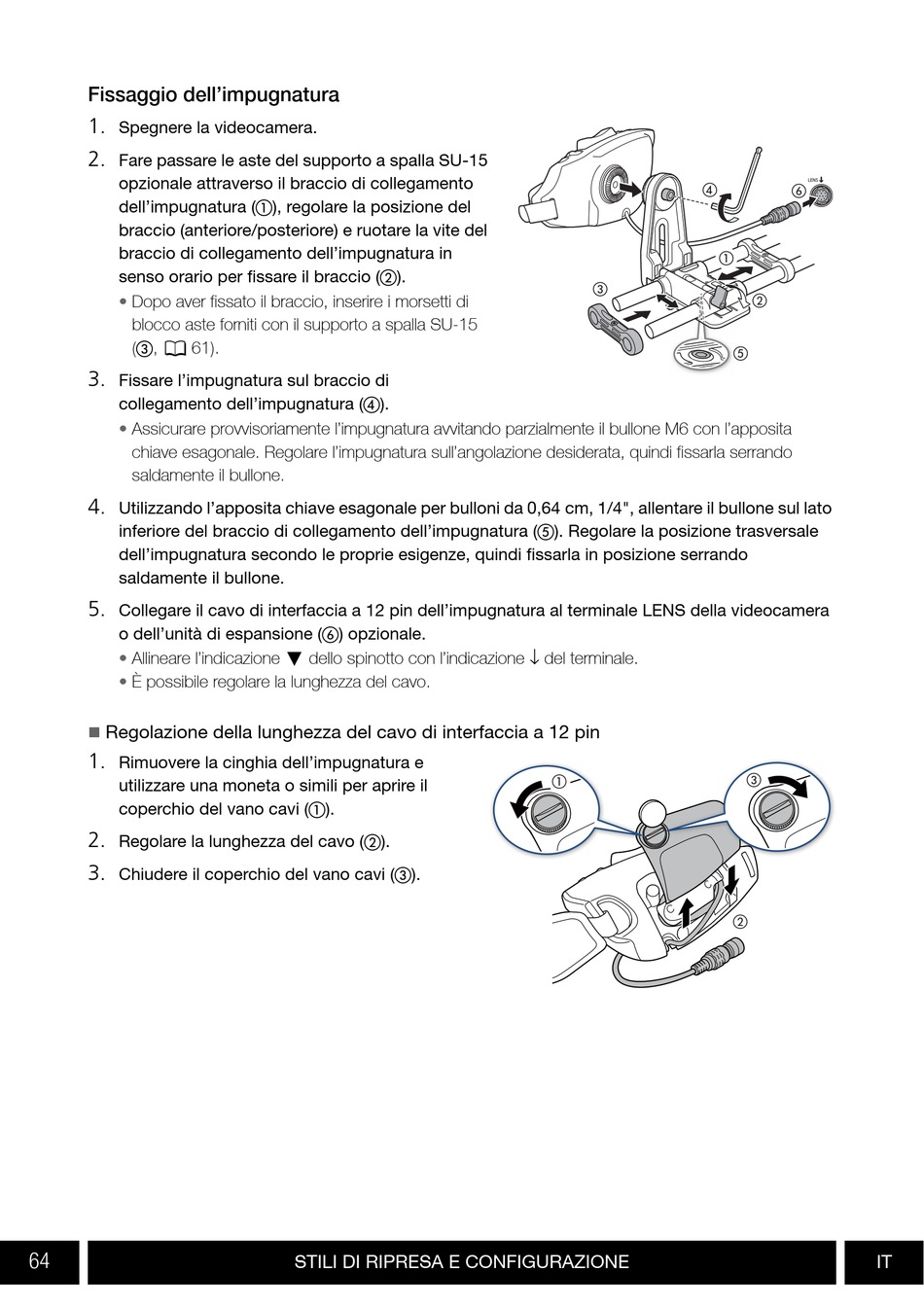

Fissaggio dell'impugnatura
1.
Spegnere la videocamera.
2.
Fare passare le aste del supporto a spalla SU-15
opzionale attraverso il braccio di collegamento
dell'impugnatura ( ), regolare la posizione del
braccio (anteriore/posteriore) e ruotare la vite del
braccio di collegamento dell'impugnatura in
senso orario per fissare il braccio ( ).
• Dopo aver fissato il braccio, inserire i morsetti di
blocco aste forniti con il supporto a spalla SU-15
( , 0 61).
3.
Fissare l'impugnatura sul braccio di
collegamento dell'impugnatura ( ).
• Assicurare provvisoriamente l'impugnatura avvitando parzialmente il bullone M6 con l'apposita
chiave esagonale. Regolare l'impugnatura sull'angolazione desiderata, quindi fissarla serrando
saldamente il bullone.
4.
Utilizzando l'apposita chiave esagonale per bulloni da 0,64 cm, 1/4", allentare il bullone sul lato
inferiore del braccio di collegamento dell'impugnatura ( ). Regolare la posizione trasversale
dell'impugnatura secondo le proprie esigenze, quindi fissarla in posizione serrando
saldamente il bullone.
5.
Collegare il cavo di interfaccia a 12 pin dell'impugnatura al terminale LENS della videocamera
o dell'unità di espansione ( ) opzionale.
Allineare l'indicazione O dello spinotto con l'indicazione ↓ del terminale.
•
• È possibile regolare la lunghezza del cavo.

Regolazione della lunghezza del cavo di interfaccia a 12 pin
1.
Rimuovere la cinghia dell'impugnatura e
utilizzare una moneta o simili per aprire il
coperchio del vano cavi ( ).
2.
Regolare la lunghezza del cavo ( ).
3.
Chiudere il coperchio del vano cavi ( ).
64
STILI DI RIPRESA E CONFIGURAZIONE IT
