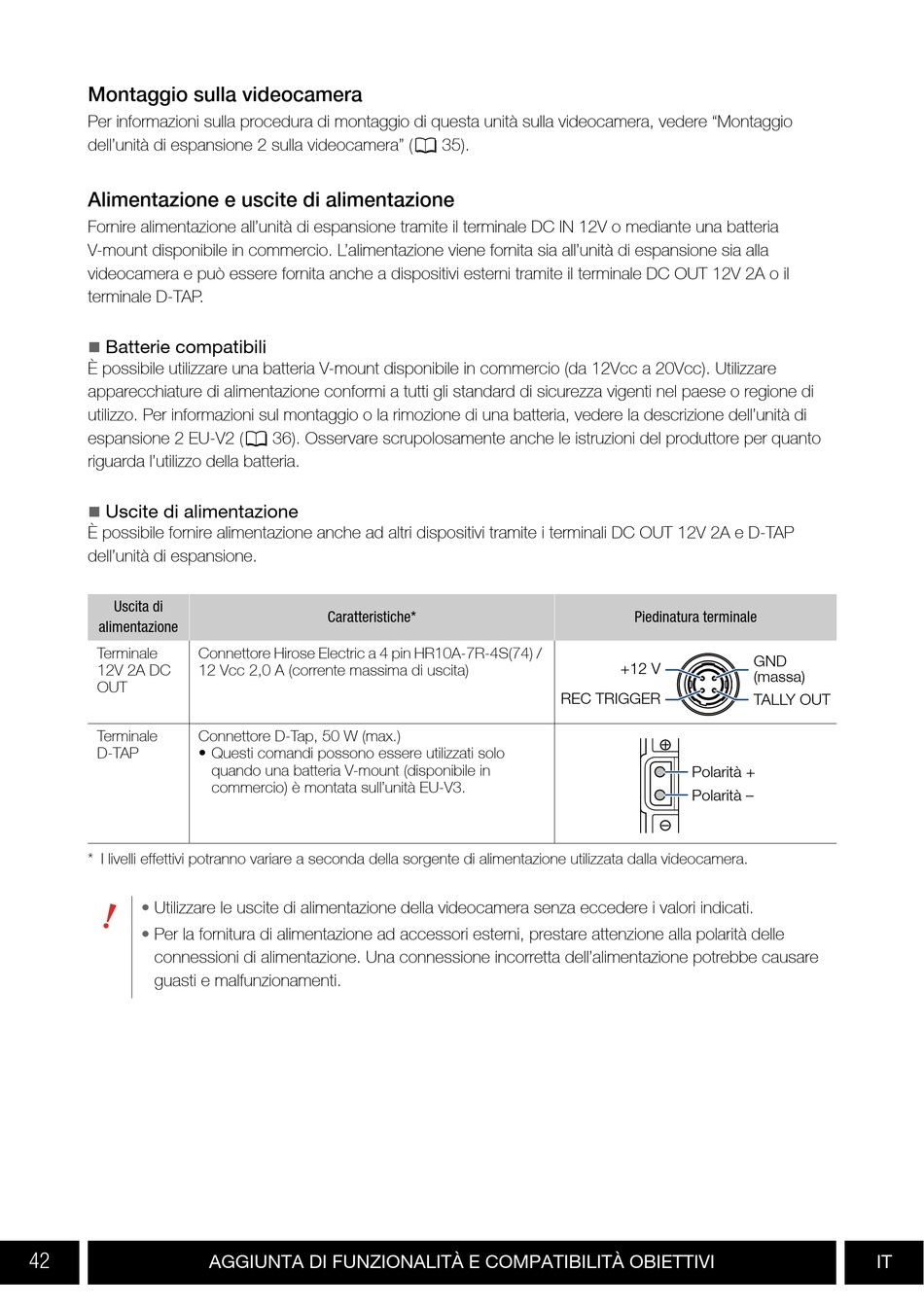

Montaggio sulla videocamera
Per informazioni sulla procedura di montaggio di questa unità sulla videocamera, vedere "Montaggio
dell'unità di espansione 2 sulla videocamera" (0 35).
Alimentazione e uscite di alimentazione
Fornire alimentazione all'unità di espansione tramite il terminale DC IN 12V o mediante una batteria
V-mount disponibile in commercio. L'alimentazione viene fornita sia all'unità di espansione sia alla
videocamera e può essere fornita anche a dispositivi esterni tramite il terminale DC OUT 12V 2A o il
terminale D-TAP.

Batterie compatibili
È possibile utilizzare una batteria V-mount disponibile in commercio (da 12Vcc a 20Vcc). Utilizzare
apparecchiature di alimentazione conformi a tutti gli standard di sicurezza vigenti nel paese o regione di
utilizzo. Per informazioni sul montaggio o la rimozione di una batteria, vedere la descrizione dell'unità di
espansione 2 EU-V2 (0 36). Osservare scrupolosamente anche le istruzioni del produttore per quanto
riguarda l'utilizzo della batteria.

Uscite di alimentazione
È possibile fornire alimentazione anche ad altri dispositivi tramite i terminali DC OUT 12V 2A e D-TAP
dell'unità di espansione.
Uscita di
alimentazione
Terminale Connettore Hirose Electric a 4 pin HR10A-7R-4S(74) /
12V 2A DC 12 Vcc 2,0 A (corrente massima di uscita)
OUT
Terminale Connettore D-Tap, 50 W (max.)
D-TAP • Questi comandi possono essere utilizzati solo
* I livelli effettivi potranno variare a seconda della sorgente di alimentazione utilizzata dalla videocamera.
• Utilizzare le uscite di alimentazione della videocamera senza eccedere i valori indicati.
• Per la fornitura di alimentazione ad accessori esterni, prestare attenzione alla polarità delle
connessioni di alimentazione. Una connessione incorretta dell'alimentazione potrebbe causare
guasti e malfunzionamenti.
42
Caratteristiche*
quando una batteria V-mount (disponibile in
commercio) è montata sull'unità EU-V3.
AGGIUNTA DI FUNZIONALITÀ E COMPATIBILITÀ OBIETTIVI
Piedinatura terminale
+12 V
REC TRIGGER
Polarità +
Polarità –
GND
(massa)
TALLY OUT
