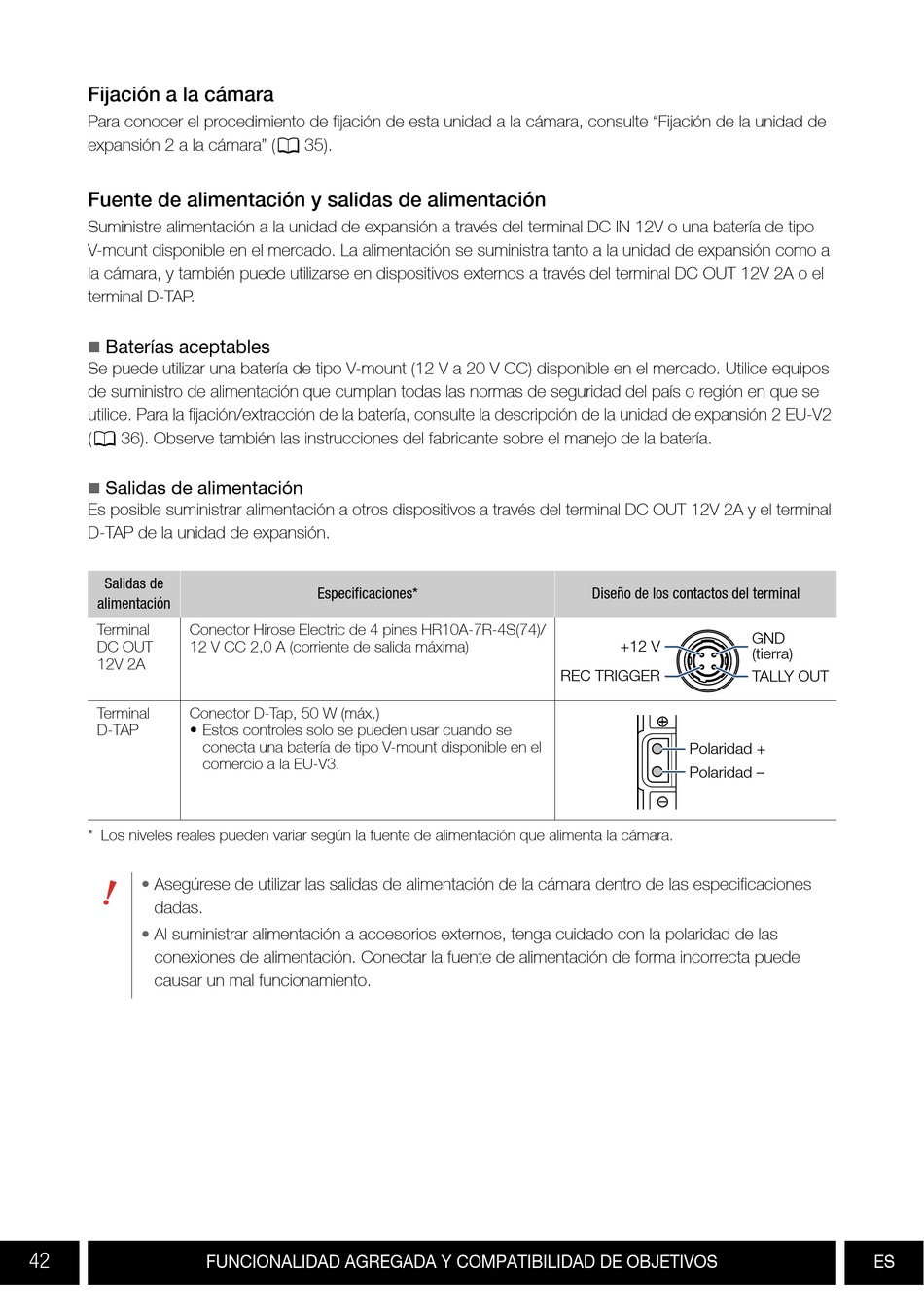

Fijación a la cámara
Para conocer el procedimiento de fijación de esta unidad a la cámara, consulte "Fijación de la unidad de
expansión 2 a la cámara" (0 35).
Fuente de alimentación y salidas de alimentación
Suministre alimentación a la unidad de expansión a través del terminal DC IN 12V o una batería de tipo
V-mount disponible en el mercado. La alimentación se suministra tanto a la unidad de expansión como a
la cámara, y también puede utilizarse en dispositivos externos a través del terminal DC OUT 12V 2A o el
terminal D-TAP.

Baterías aceptables
Se puede utilizar una batería de tipo V-mount (12 V a 20 V CC) disponible en el mercado. Utilice equipos
de suministro de alimentación que cumplan todas las normas de seguridad del país o región en que se
utilice. Para la fijación/extracción de la batería, consulte la descripción de la unidad de expansión 2 EU-V2
(0 36). Observe también las instrucciones del fabricante sobre el manejo de la batería.

Salidas de alimentación
Es posible suministrar alimentación a otros dispositivos a través del terminal DC OUT 12V 2A y el terminal
D-TAP de la unidad de expansión.
Salidas de
alimentación
Terminal Conector Hirose Electric de 4 pines HR10A-7R-4S(74)/
DC OUT 12 V CC 2,0 A (corriente de salida máxima)
12V 2A
Terminal Conector D-Tap, 50 W (máx.)
D-TAP • Estos controles solo se pueden usar cuando se
conecta una batería de tipo V-mount disponible en el
comercio a la EU-V3.
* Los niveles reales pueden variar según la fuente de alimentación que alimenta la cámara.
• Asegúrese de utilizar las salidas de alimentación de la cámara dentro de las especificaciones
dadas.
• Al suministrar alimentación a accesorios externos, tenga cuidado con la polaridad de las
conexiones de alimentación. Conectar la fuente de alimentación de forma incorrecta puede
causar un mal funcionamiento.
42
Especificaciones*
FUNCIONALIDAD AGREGADA Y COMPATIBILIDAD DE OBJETIVOS
Diseño de los contactos del terminal
+12 V
REC TRIGGER
Polaridad +
Polaridad –
GND
(tierra)
TALLY OUT
